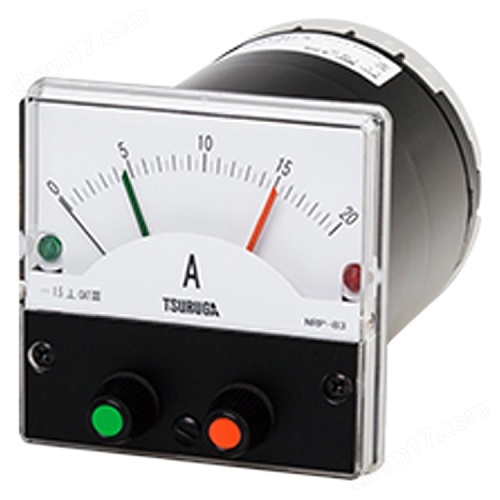

鶴賀電機NRP-83HL繼電器

一、產品介紹

1.豐富的產品陣容可以選擇與面板布局匹配的型號。

2.持續輸出通過測量指標形通過采用持續輸出?測量指標通過型，測量指標在整個標尺范圍內指示，即使拾取值超過，繼電器動作仍然保持。

3.不會因過度使用而產生誤動作測定指標沒有過度或因震動引起的誤動作。

4.短納期MΩ單元(7182)組合在一起可以構成絕緣電阻測試單元。

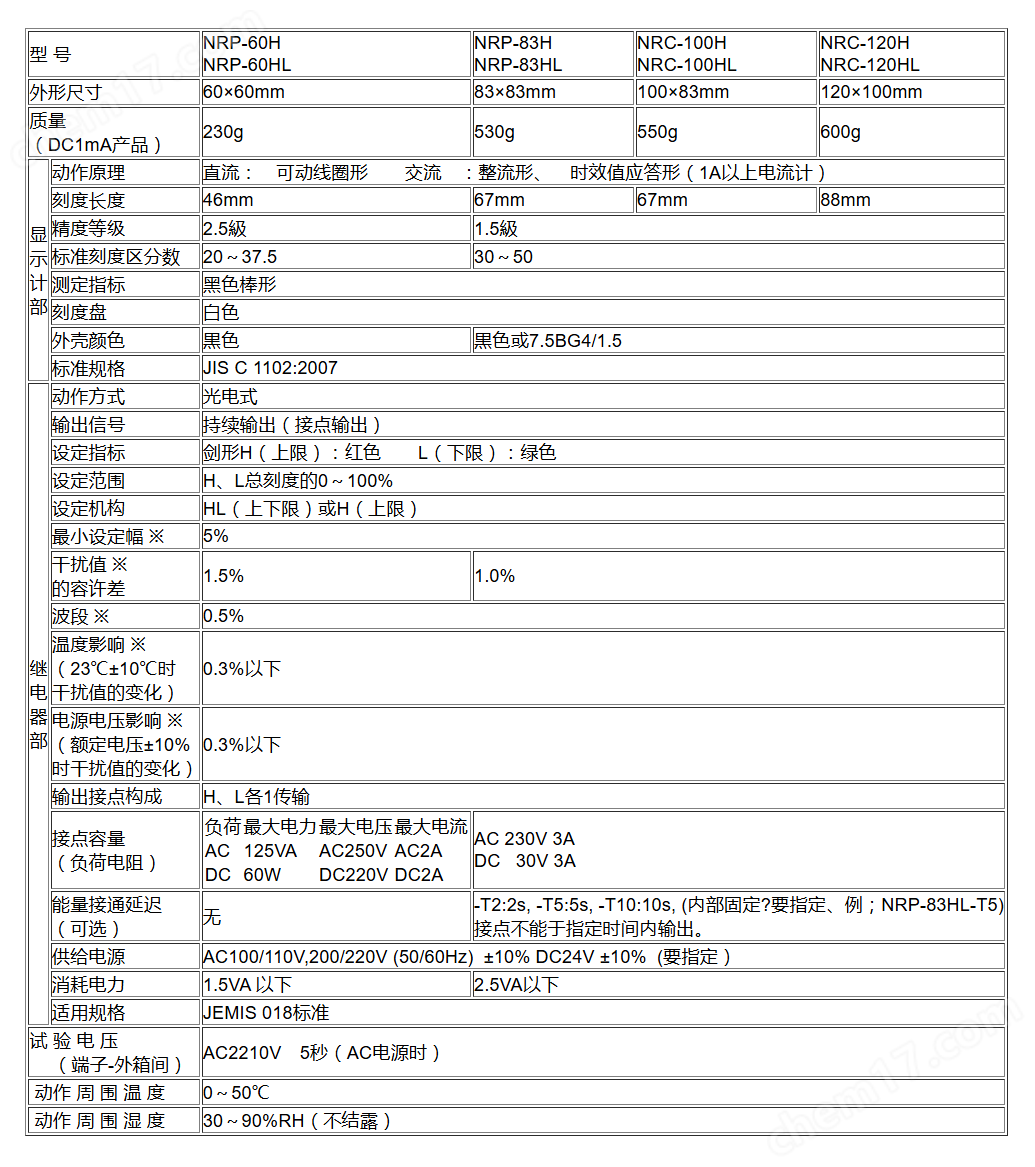

二、產品特點

外形尺寸：83×83mm，重量約為 530g。

動作原理：直流為可動線圈形，交流為整流形、時效值應答形（1A 以上電流計）。

刻度相關：刻度長度為 67mm，精度等級為 1.5 級，標準刻度區分?jǐn)?shù)為 30～50。

輸出特性：輸出信號為持續輸出（接點輸出），設定范圍為 H、L 總刻度的 0～100%。設定機構為 HL（上下限）或 H（上限），輸出接點構成是 H、L 各 1 傳輸。

電氣參數：直流情況下，功率為 60W，電壓可達 DC220V，電流為 DC2A。消耗電力在 2.5VA 以下。

其他：可選配延時功能，如 - T2（2s）、-T5（5s）、-T10（10s）等，例如 NRP-83HL-T5 表示帶有 5s 延時功能的該型號繼電器。

三、產品優點

• 精度較高：以 NRP-83HL 為例，精度等級可達 1.5 級8。能夠較為精準地對電路參數進行監測和控制，可滿足許多對精度有一定要求的場合，如精密儀器控制、自動化生產線等。

• 顯示清晰：部分型號如條形圖儀表繼電器，具有橙 / 綠 / 紅三色發射條形圖，可實現清晰的指示和報警顯示，方便操作人員直觀地了解繼電器的工作狀態和電路相關參數情況。

• 觸點容量較大：如 NRP-83HL 繼電器，觸點容量交流為 250V、3A，直流為 30V、3A，能夠通過小電流控制大電流，可用于電動機控制、照明控制等大電流控制場合，實現對電路的有效開關控制。

• 適應性強：從機型來看，有多種尺寸可供選擇，如 NRP-60H 為 60×60mm，NRP-83HL 為 83×83mm 等。還具備水平、垂直 2 種安裝方式，可滿足不同面板設計和安裝空間的需求。此外，工作濕度范圍為 30-90% RH（無冷凝），能在一定濕度環境下穩定工作。

• 可靠性高：鶴賀電機擁有四十幾年的發展歷史，積累了豐富的經驗與技術，且取得 ISO 9001 認證，嚴格的質量管控體系確保了繼電器產品具有較高的可靠性和穩定性，可在較長時間內穩定運行，減少故障發生頻率。

• 電源兼容性好：部分繼電器支持交直流電源，使用方便，能夠適應不同類型的電源系統，擴大了其應用范圍，降低了用戶在電源適配方面的成本和難度。



鶴賀電機NRP-83HL繼電器
