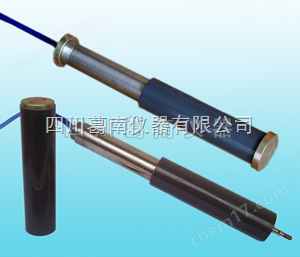

儀器名稱：振弦式測縫計     下載：產品使用說明書     產品操作及故障檢查手冊
儀器型號：本公司生產的VWJ型，其中包括有VWJ-20、VWJ-50、VWJ-100三種型號。
儀器用途：
        VWJ型適用于*布設在混凝土結構物或其它材料結構物內及表面上，測量結構物伸縮縫或周邊縫的開合度（變形），并可同步測量埋設點的溫度。的位移傳感器采用的是VWD型振弦式位移計，其由位移計加裝配套附件而組成。振弦式位移計的敏感測量元件，其與固定機架的材料線膨脹系數極為接近，經試驗溫度修正系數甚小，使用中不需要溫度修正。具有智能識別功能。 全不銹鋼結構，具有智能識別、避雷芯片、同步測量溫度功能。
產品應用：
        VWJ廣泛用于：水利水電﹑公路鐵路﹑橋梁隧洞﹑礦山﹑國防及建筑工程安全監(jiān)測領域物理量測量，其中諸多項目為國家重點大型水電工程及重要橋梁，工程項目已超過600多個。
工作原理：
        當結構物發(fā)生變形時將會引起測縫計的變化，通過前、后端座傳遞給振弦使其產生應力變化，從而改變振弦的振動頻率。電磁線圈激振振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出被測結構物的變形量。同時可同步測量埋設點的溫度值。 同時可同步測出埋設點的溫度值。儀器具有智能識別功能。
規(guī)格及主要技術參數：

   規(guī)    格    代     號

VWJ-20

VWJ-50

VWJ-100

    測量范圍,      mm

0～20

0～50

0~100

    zui小讀數k,     mm／F

≤0.01

≤0.02

≤0.04

    溫度測量范圍,  ℃

-25～+60

-25～+60

-25～+60

    溫度測量精度,  ℃

±0.5

±0.5

±0.5

    溫度修正系數b,  mm／℃

≈0.002

≈0.002

≈0.002

    絕緣電阻,       MΩ

≥50

≥50

≥50

計算方法：
       埋設在混凝土建筑物內或其它結構物上的測縫計，受到的是變形和溫度的雙重作用，因此測縫計一般計算公式為：
           Ｊm= ｋ△F+ ｂ△T+ B =ｋ（F - F0）＋ｂ（T - T0）+ B
               式中： ｋ—測縫計測量變形量的zui小讀數，單位為ｍｍ/F；
     　　　　　　　  △F—測縫計實時測量值相對于基準值的變化量，單位為F；
      　　　　　　　  F—測縫計的實時測量值，單位為F；
   　　　　　　　    F0—測縫計的基準值，單位為F。
 　　　　　　　　　　ｂ—測縫計的溫度修正系數，單位為ｍｍ/℃；
    　　　　　　　  △T—溫度實時測量值相對于基準值的變化量，單位為℃；
      　　　　　　　  T—溫度的實時測量值，單位為℃；
      　　　　　　　 T0—溫度的基準值，單位為℃。
　　　　　　　　　　 Ｊm—被測結構物的變形量，單位為ｍｍ；
        　　　　　　B —測縫計的計算修正值。
　　　　　 注：VWJ型的敏感測量元件，與機架的材料線膨脹系數為同一量級，所以實測時溫度修正系數甚小，一般計算時可用公式a。
注意事項：
        儀器安裝前首先檢查是否完好。方法是：將儀器接上讀數儀，用手握住儀器兩端，向兩頭拉或向中間推壓測桿，看讀數儀讀數是否變化和正常。當確認測縫計完好后，將固定套筒卸下，準備安裝固定套筒和位移傳感器。安裝前根據設計要求確定埋設高程和方位。
　　　　 測縫計安裝時，應將電纜導線埋在同一壩段內引出，不要分別埋設在多個壩段內（電纜跨縫，縫開合時會拉斷電纜）。雖然也可采用其他的埋設方案，電纜的跨縫的保護措施比較復雜，所以埋在同一壩段內引出比較安全方便。
