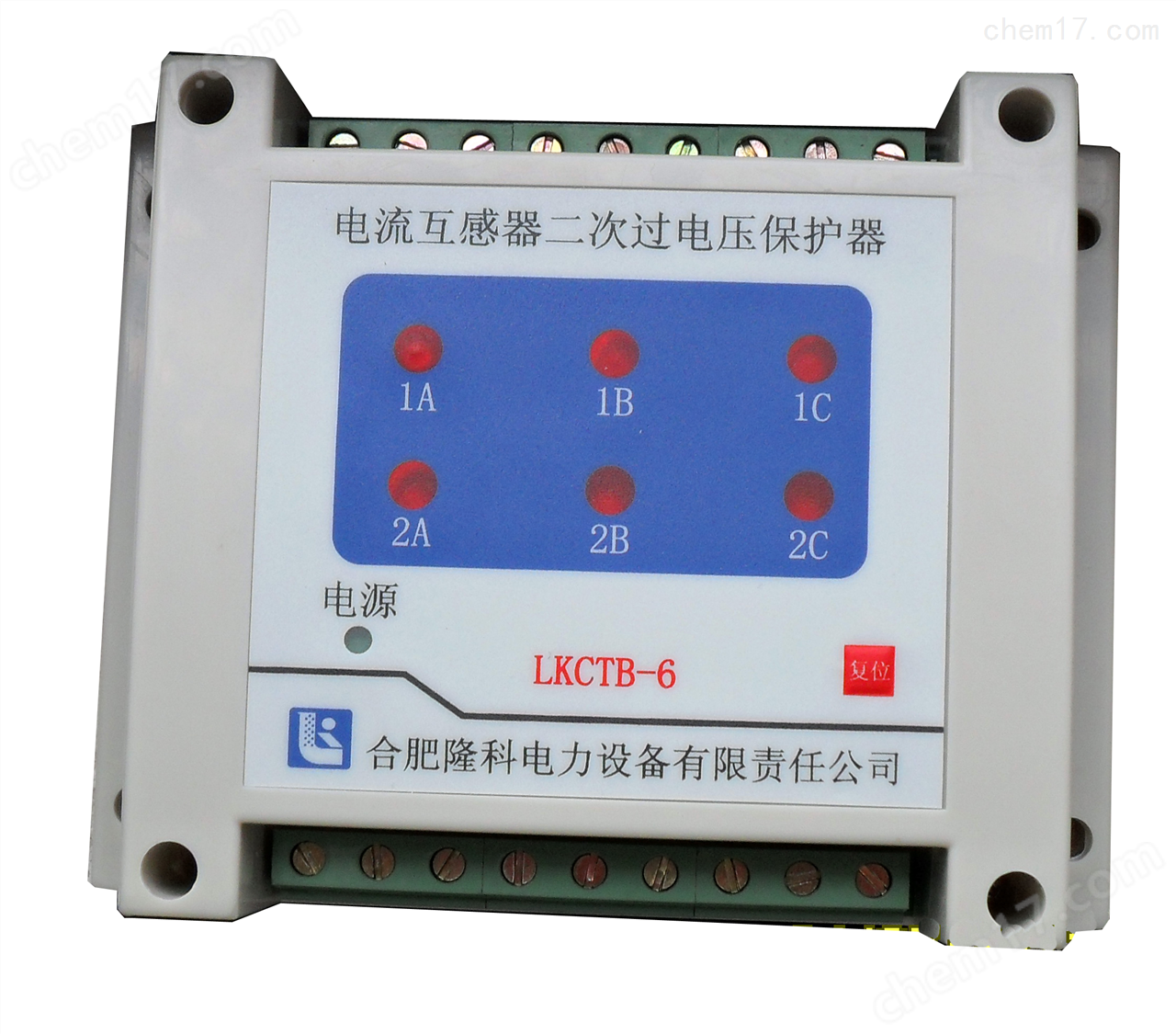

電流互感器二次過電壓保護器主要用于各種CT二次側的異常過電壓保護。保護器固接于CT二次繞組兩端，正常運行時泄漏電流極小，呈高阻狀態；當CT二次回路開路或一次繞組出現異常過流時，二次繞組產生的過電壓使保護器迅速動作將CT二次側短路，面板上自動顯示故障部位，并有無源接點信號輸出。故障排除后，按手動復位按鈕(或CTB自動復位)，電路恢復原狀態后又可重新投入正常運行。
接線原理
一般情況下，電流互感器均接在A、B、C三相上，少數接在兩相上，個別接在一相上。電流互感器二次繞組接線絕大多數為星形連接，少數為三角形連接。本保護器為二次繞組星形連接，二次繞組A、B、C對應連接在保護器A、B、C接線端子上，A、B、C三相二次中性點（虛地N）連接在保護器的N接線端子上。若只用A、B繞組，C相可以不接線不會影響保護器的正常工作。
AC220V電源直接接在保護器AC220V端子上，一對常開為無源輸出端子，供用戶根據實際需要使用。
基本功能
1、輸入阻抗大于100MΩ，接入后不影響任何測量和保護性能；
2、二次側保護電壓可自己設置，滿足不同場合使用；
3、保護后有故障點位置顯示，方便故障排除；
4、保護后有接點信號輸出，便于系統連接使用；
5、保護后復位有人工手動按鈕復位和故障消失后自動復位兩種，方便用戶選擇；

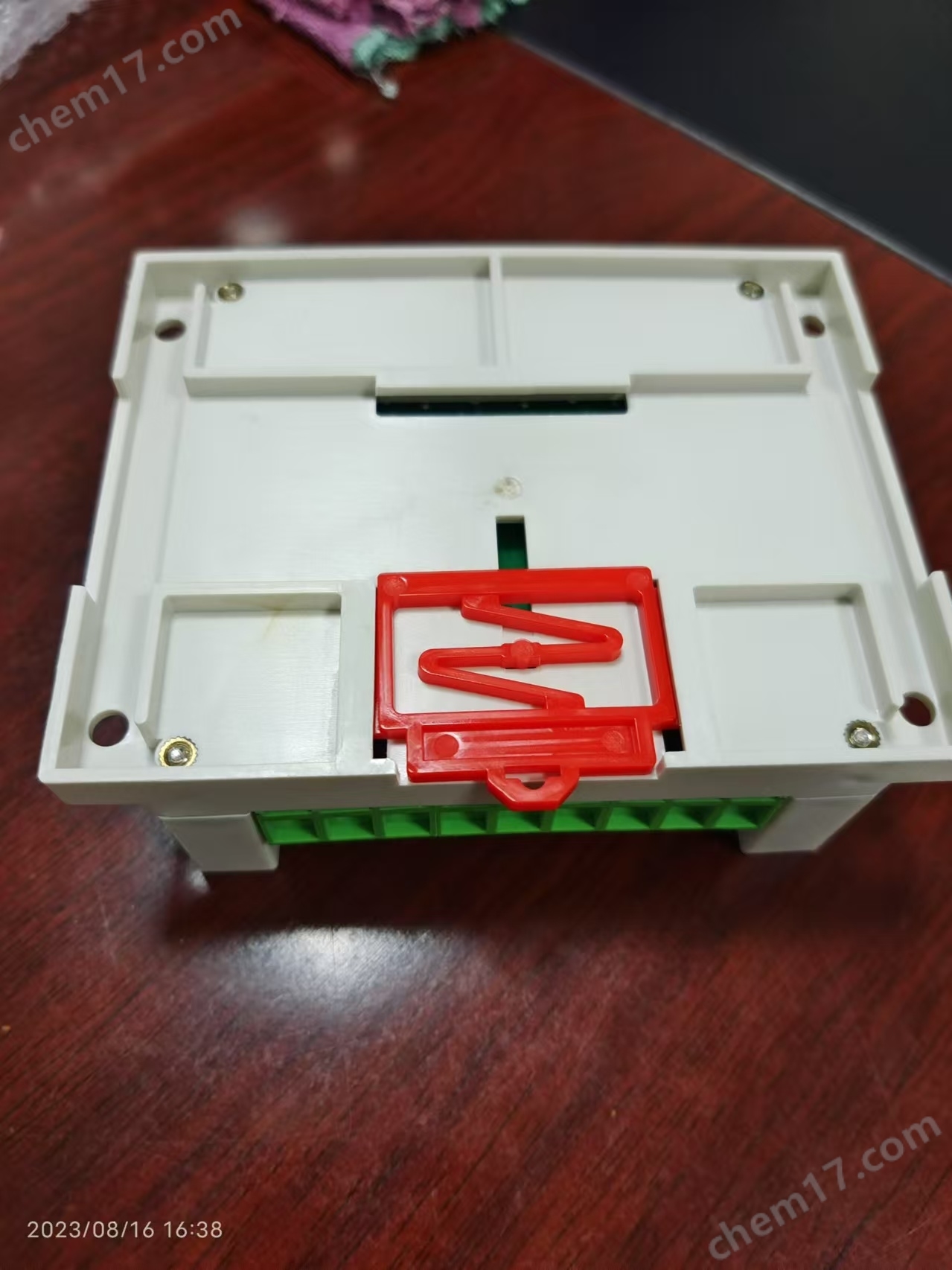

6、采用省面積和軌道安裝設計，方便安裝使用。
