145KV六氟化硫斷路器 LW36-145/4000A

1.簡介

   LW36-126(G)型高壓自能式SF6斷路器由浙江名立電氣有限公司自主研發生產，適用于交流50Hz110kV的電力系統中，是電力系統的控制和保護設備，也可作為聯絡斷路器使用。斷路器符合GB1984《交流高壓斷路器》和IEC56《高壓交流斷路器》的要求。斷路器以SF6氣體為絕緣和滅弧介質，采用自能滅弧原理，配用CT-126型彈簧操動機構．具有開斷能力強，操作功小，可針對性高的特點，能實現遠距離或就地操作，結構簡單，體積小耗材少，可靠性高，安裝容易，噪音低。主要用于開合額定電流、故障電流或轉換線路，實現對輸變電系統的保護、控制及操作?？梢赃M(jìn)行三級分閘及快速重合閘操作，可以進行三級分閘及快速重合操作。

3.結構及工作原理
1、總體結構

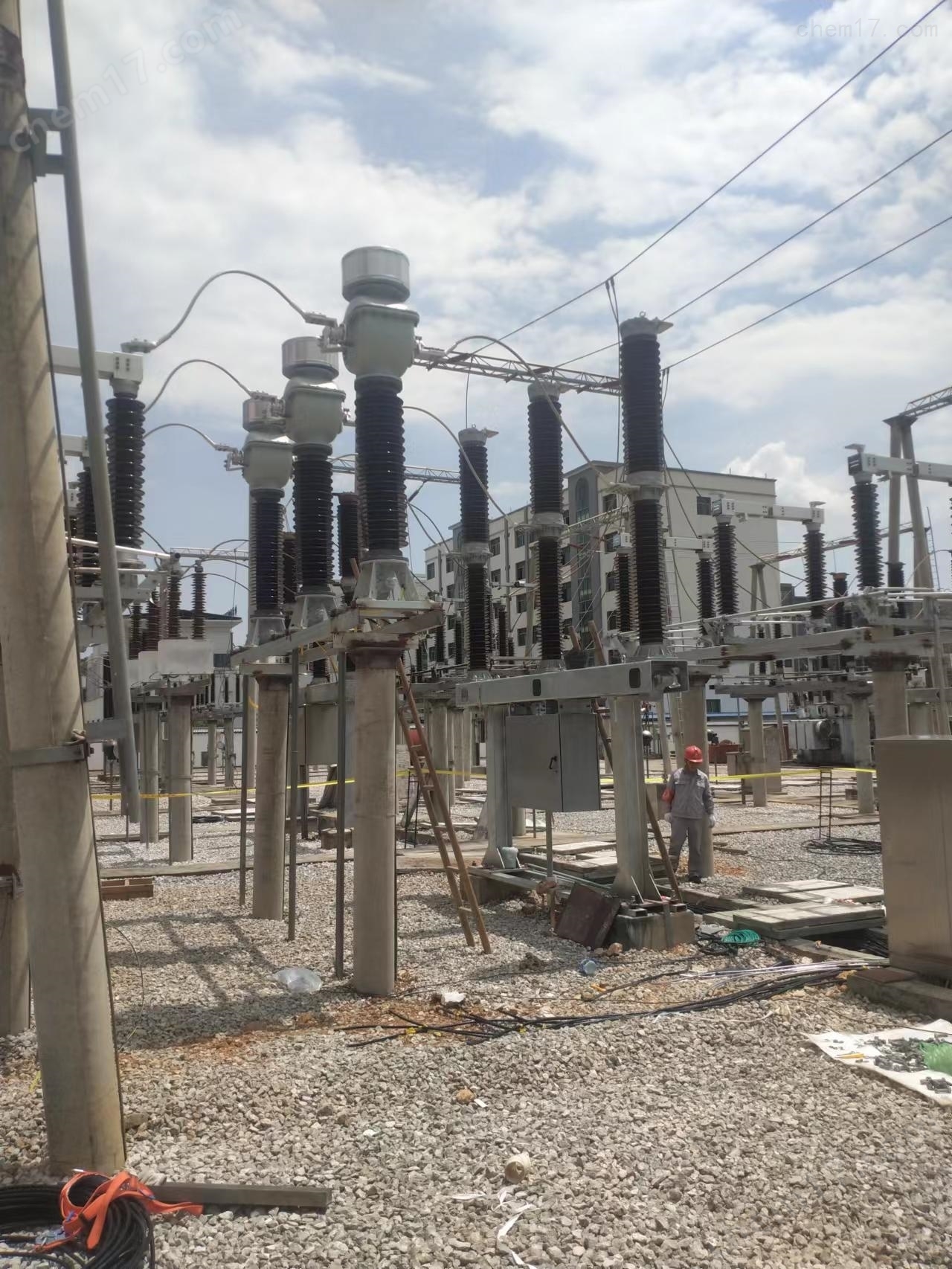

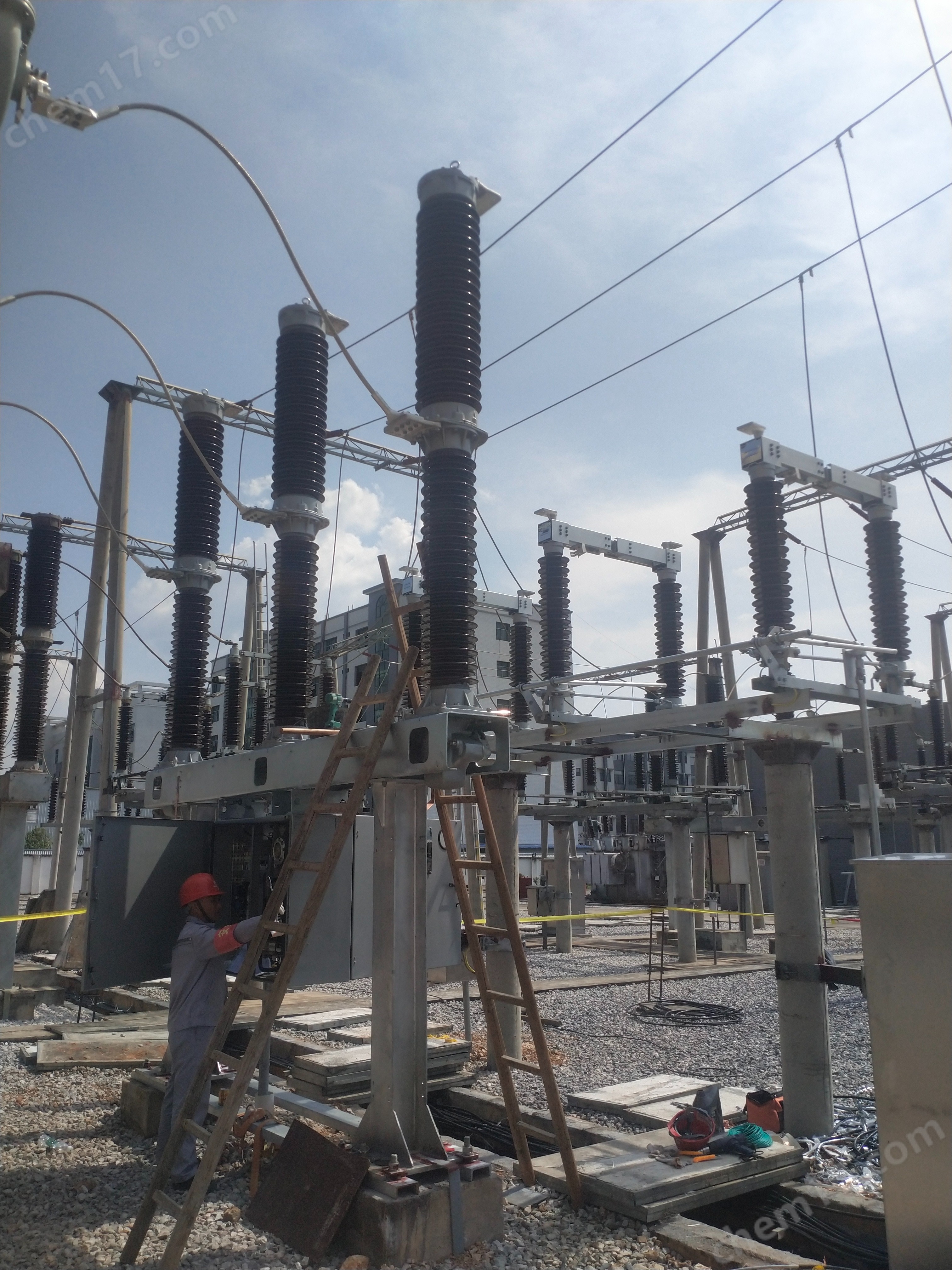

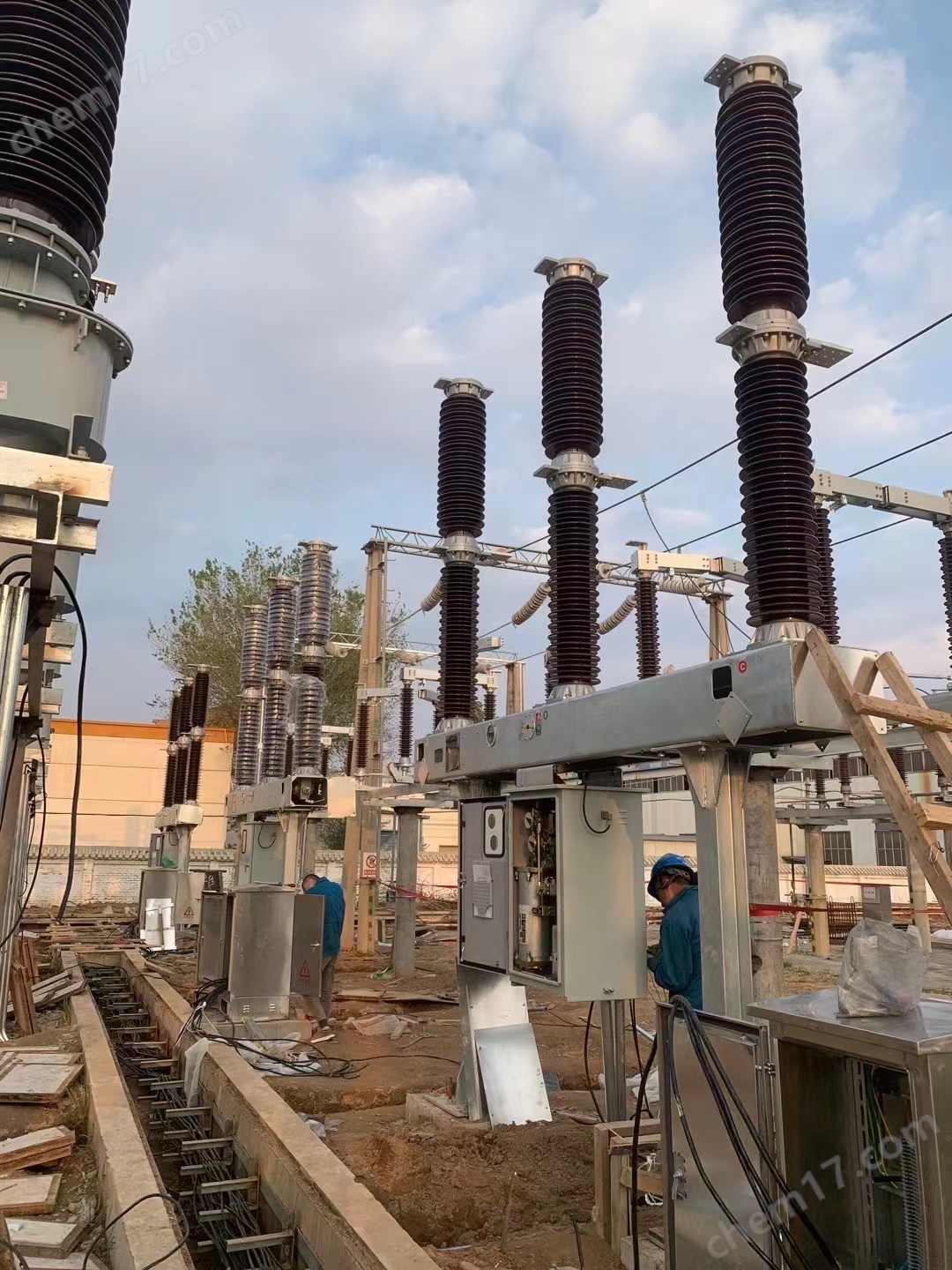

斷路器采用三相瓷瓶支柱式結構。三相配用一個彈簧機構，居中布置，三相聯動，外觀新穎精致。斷路器以SF6氣體為絕緣和滅弧介質，運行時斷路器三級SF6氣體應連通，并采用指針式密度繼電器對其壓力和密度進行監控。由于采用自能滅弧原理，而且在斷路器運動系統中進行了優化，有效地提高了機械效率，限度地降低了操作功。

145KV六氟化硫斷路器 LW36-145/4000A

3、斷路器滅弧原理
當斷路器接到分閘命令后，以氣缸、動靜觸頭、拉桿等組成的剛性運動部件在分閘彈簧的作用下向下運動。在運動過程中，靜主觸指限與動觸頭（即氣缸）分離，電流轉移至仍閉合的兩個弧觸頭上，隨后弧觸頭分離形成電弧。
在開斷短路電流時，由于開斷電流較大，故弧觸頭間的電弧能量大，弧區熱氣流流入熱膨脹室，在熱膨脹室進行熱交流，形成低溫高壓氣體。氣體吹向斷口間使電弧熄滅。在分閘過程中，壓氣室的氣壓開始時被壓縮，但達到一定的氣壓值時，底部的彈性釋壓閥打開，一邊壓氣，一邊放氣，使機構不需要克服更多的壓力反力，從而大大降低了操作功。

在開斷小電流時（通常在幾千安以下），由于電弧能量小，熱膨脹室內產生的壓力小，此時壓力室內的壓力高于熱膨脹室內壓力，單向閥打開，壓縮的氣體向斷口吹去。在電流過零時，這些具有一定壓力的氣體吹向斷口使電弧熄滅。
