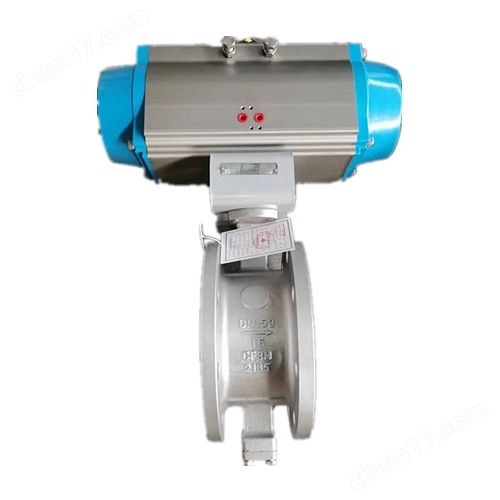

氣動蝶閥是一種利用壓縮空氣作為動力源的閥門，廣泛應用于工業自動化控制系統中。它通過氣動執行機構驅動閥板的旋轉，從而實現介質的切斷或調節。以下是氣動蝶閥的主要特點、結構和工作原理：

### 主要特點

1. **結構簡單**：氣動蝶閥結構緊湊，體積小，重量輕，易于安裝和維護。

2. **快速啟閉**：氣動執行機構響應速度快，能夠?qū)崿F(xiàn)快速啟閉操作。

3. **調節性能好**：通過調節氣動執行機構的氣壓，可以精確控制閥門的開度，實現流量的調節。

4. **適用性廣**：適用于水、蒸汽、空氣、油類等多種介質，廣泛應用于化工、石油、電力、冶金等行業。

5. **密封性能好**：采用軟密封或金屬密封結構，具有良好的密封性能。

### 結構組成

1. **閥體**：閥體的主要部分，通常采用鑄鐵、鑄鋼、不銹鋼等材料制成。

2. **閥板**：閥板是蝶閥的核心部件，通過旋轉來控制介質的流通。閥板通常采用不銹鋼或其他耐腐蝕材料制成。

3. **閥桿**：閥桿連接閥板和氣動執行機構，傳遞動力使閥板旋轉。

4. **氣動執行機構**：氣動執行機構是驅動閥板旋轉的動力裝置，通常由氣缸、活塞、彈簧等部件組成。

5. **密封圈**：密封圈用于保證閥門的密封性能，通常采用橡膠、聚四氟乙烯等材料制成。

### 工作原理

氣動蝶閥的工作原理是通過氣動執行機構驅動閥桿
