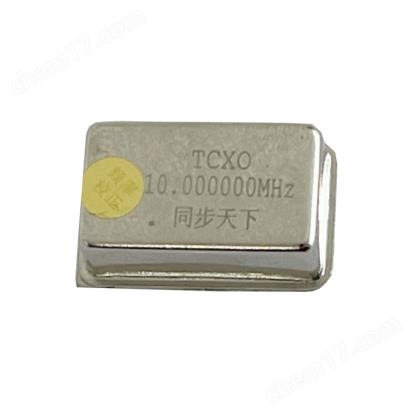

tcxo 高精度恒溫晶振
- 公司名稱 西安佰駿電子科技有限公司
- 品牌 同步天下
- 型號 tcxo
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/7/3 10:32:51
- 訪問次數 21
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
時頻測試儀器、頻率計數器、信號發生器、NTP時間同步服務器、子母鐘系統、時統設備、CPCI/PCI/PCI-E授時卡
| 應用領域 | 電子/電池 |
|---|
產品概述
高精度恒溫晶振通過內部精密溫度控制電路實現高精度高穩定性的有源晶振，該溫補晶振的準確度高達0.1ppm，頻率范圍包括20kHz～400MHz，在小尺寸低功耗以及高精度、高穩定方面具有突出優勢，是一種高性價比的參考時鐘，主要用于各種數字通信設備、航天時鐘系統和頻率計量儀表等測試設備。
關鍵詞：溫補晶振，TCXO，溫補壓控晶振，高精度恒溫晶振
產品功能
a) 頻點范圍：20kHz～400MHz；
b) 常規頻點：5MHz，10MHz，12.8MHz，13MHz，16.384MHz，20MHz，25MHz，40MHz，50MHz，100MHz。
產品特點
1) 良好的開機特性；
2) 低功耗，小體積；
3) 環境適應性強。
典型應用
c) 工業領域：通訊、電信、航海、航空、導航、儀器儀表、認證系統、便攜式終端、傳感器、調制解調器、磁盤驅動器、數字設備等。
d) 科研與計量：5G設備無線模塊、服務器、測量設備、遙測、遙感、遙控、原子鐘等。
e) 汽車領域：汽車GPS導航、胎壓監測、行車記錄儀、汽車導航、倒車?yán)走_(dá)、油控系統、汽車音響系統、車防盜系統等。
f) 消費領域：智能手環、藍牙耳機、智能穿戴、無人機、攝影機、投影儀、手表與時鐘、普通電話機、呼叫器、音響設備、PS5游戲機等。
技術指標
型號 | SYN2012-10MHz-T-3-E-1-TC |
頻率 | 10MHz |
波形 | 方波(COMS/TTL) |
電平 | H≥2.4V,L≤0.4V（15pF負載） |
上升/下降時間 | ≤10ns |
占空比 | 50% |
頻率準確度 | ≤±0.1ppm（出廠校準，@25℃） |
年老化 | ≤±1ppm |
溫度特性 | ≤±1ppm |
電壓特性 | ≤±0.1ppm（電源電壓變化±5%） |
負載特性 | ≤±0.1ppm（負載變化±10%） |
起振時間 | ≤5ms |
相位噪聲 | ≤-135dBc/Hz @1KHz |
工作電壓 | DC3.3V（可選DC5V）±10% |
工作電流 | ≤30mA |
工作溫度 | -40℃～+85℃ |
存儲溫度 | -40℃～+85℃ |
封裝尺寸 | 20.3*12.5*8 Max.mm |
型號 | SYN1212-10MHz-T-3-E-1-TC |
頻率 | 10MHz |
波形 | 方波(COMS/TTL) |
電平 | H≥2.4V,L≤0.4V（15pF負載） |
上升/下降時間 | ≤10ns |
占空比 | 50% |
頻率準確度 | ≤±0.1ppm（出廠校準，@25℃） |
年老化 | ≤±1ppm |
溫度特性 | ≤±1ppm |
電壓特性 | ≤±0.1ppm（電源電壓變化±5%） |
負載特性 | ≤±0.1ppm（負載變化±10%） |
起振時間 | ≤5ms |
相位噪聲 | ≤-135dBc/Hz @1KHz |
工作電壓 | DC3.3V（可選DC5V） |
工作電流 | ≤30mA |
工作溫度 | -40℃～+85℃ |
存儲溫度 | -40℃～+85℃ |
封裝尺寸 | 12.8*12.8*5.5 Max.mm |
型號 | SYN2012-100MHz-T-3-E-1-TC |
頻率 | 100MHz |
波形 | 方波(COMS/TTL) |
電平 | H≥2.4V,L≤0.4V（15pF負載） |
上升/下降時間 | ≤5ns |
占空比 | 50% |
頻率準確度 | ≤±0.5ppm（出廠校準，@25℃） |
年老化 | ≤±1ppm |
溫度特性 | ≤±1ppm |
負載特性 | ≤±0.2ppm（負載變化±10%） |
起振時間 | ≤2ms |
工作電壓 | DC3.3V（可選DC5V） |
工作電流 | ≤30mA |
工作溫度 | -40℃～+85℃ |
存儲溫度 | -40℃～+85℃ |
封裝尺寸 | 20.3mm*12.5mm*8mm |
型號 | SYN0705-25MHz-T-3-E-1-TC |
頻率 | 25MHz |
波形 | 方波(COMS/TTL) |
阻抗 | 10kΩ/15pf |
電平 | H≥0.9V,L≤0.1V（15pF負載） |
上升/下降時間 | ≤8ns |
占空比 | 40%～60% |
頻率準確度 | ≤±1ppm（出廠校準，@25℃） |
年老化 | ≤±0.5ppm |
溫度特性 | ≤±1ppm |
電壓特性 | ≤±0.2ppm（電源電壓變化±5%） |
負載特性 | ≤±0.2ppm（負載變化±10%） |
相位噪聲 | ≤-115dBc/Hz @100Hz ≤-130dBc/Hz @1KHz ≤-145dBc/Hz @10KHz |
工作電壓 | DC3.3V（可選DC5V） |
工作電流 | ≤40mA |
工作溫度 | -40℃～+85℃ |
存儲溫度 | -40℃～+85℃ |
封裝尺寸 | 7.0mm*5.0mm*2.2mm |
