SW-EL3 德斯威光伏檢測el測試儀
| 參考價 | ￥299.00-￥38000.00 |
- 公司名稱 蘇州德斯威科技有限公司
- 品牌其他品牌
- 型號SW-EL3
- 所在地蘇州市
- 廠商性質生產廠家
- 更新時間2025/7/4 10:16:25
- 訪問次數 24
| SW-EL3 | 38000.00元 | 100 件可售 |
| 備品備件 | 299.00元 | 100 件可售 |
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
太陽能光伏設備、測量設備、光電設備的研發、生產、銷售；銷售：凈化設備、儀器儀表、絲綢制品、計算機軟硬件、通訊產品；電力工程、建筑安裝工程的設計和施工；光伏設備檢測服務；自營和代理各類商品及技術的進出口業務。
| 產地類別 | 國產 | 應用領域 | 能源 |
|---|

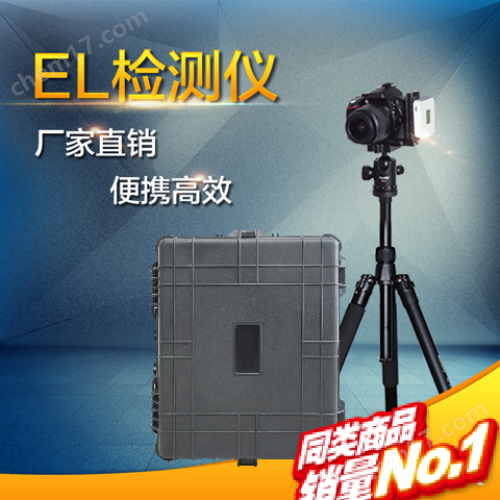

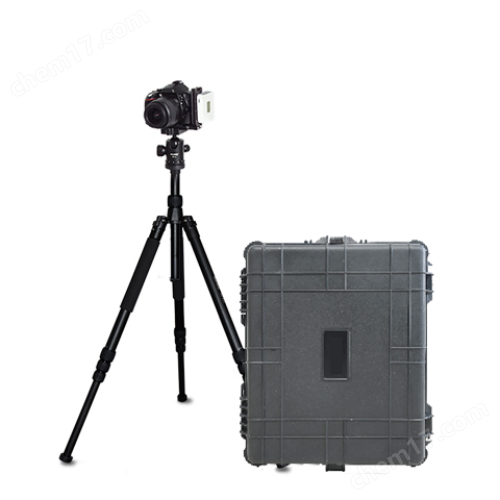

德斯威光伏檢測el測試儀是一款基于電致發光（Electroluminescence）原理的專業化檢測設備，專為光伏行業研發制造，用于太陽能電池片及組件的無損質量檢測。該設備通過高精度成像系統捕捉電池在通電狀態下發出的近紅外光信號，能夠清晰呈現隱裂、斷柵、碎片、黑心、燒結缺陷等多種工藝問題，為光伏制造企業提供全面的質量評估手段。
產品采用模塊化設計，配備高靈敏度制冷CCD相機和專業化分析軟件，支持自動對焦、圖像增強及智能缺陷識別功能，可滿足不同規格電池片及組件的檢測需求。設備具備優異的便攜性與環境適應性，既適用于生產線在線檢測，也可用于實驗室研發分析及光伏電站現場質量驗收。人性化的操作界面配合高效的數據處理系統，可實現檢測報告的自動生成與數據追溯，顯著提升質量管控效率。
德斯威光伏檢測el測試儀憑借其可靠的檢測性能和靈活的應用方案，已成為光伏產業鏈中的質量控制工具，助力企業優化生產工藝、降低廢品率，為光伏產品的高效穩定運行提供有力保障。
產品優勢：
1、2400萬級高清紅外相機、EL畫質更清晰
2、全時自動對焦模塊成像精度更高
3、無線控制設備檢測，快速成像
4、程控恒流電源現場檢測實現24小時不間斷測試
5、平板電腦無線檢測圖傳查看無需相機查看檢測圖像
6、儲能電源現場檢測無需任何準備即可測試
7、2米碳纖維三腳架支架上組件多角度測試更便捷
8、整機無線遠程操作測試，一人即可完成整個項目
9、三防拉桿箱攜帶運輸輕便安全
應用場景：
德斯威便攜式EL檢測儀SW-EL3 適用于光伏電站全周期質量檢測，可高效完成組件安裝驗收、運行維護及故障排查。在電站建設階段，可快速篩查運輸或安裝造成的隱裂、破損等問題；在運維期間，能定期檢測組件老化、熱斑等潛在缺陷；針對異常發電的陣列，可精準定位故障組件，指導針對性維修。其便攜特性尤其適合分布式屋頂電站及地形復雜的大型地面電站現場檢測，助力光伏系統安全高效運行。
SW-EL3標配規格參數：
模塊 | 配置 | 規格 |
相機模塊 | 像素 | 2416萬像素 |
分辨率 | 6000x4000 | |
芯片 | 23.5x15.6mm、CMOS傳感器 | |
紅外芯片 | 鍺芯片 99.8%紅外折射率 | |
精度 | 1.0mm/pixel | |
檢測速度 | 1～30s可調 | |
弱電流測試 | 可在5A弱電流呈現清晰隱裂成像 | |
光屏蔽 | 燈光、月光、星光、室內輕微太陽光、100輻照度以下太陽光對測試無影響 | |
檢測面積 | 4000mm*2000mm | |
鏡頭 | 18mm廣角紅外鏡頭 | |
對焦模式 | 全時自動對焦 | |
電池 | 980mah | |
內存卡 | 32GB | |
數據線 | 10cm | |
電源模塊 | 容量 | 10AH |
電芯 | 高性能離鋰電池 | |
輸出電流 | 8A | |
電流精度 | 0.1A | |
輸出電壓 | 70V | |
電壓精度 | 0.1V | |
負載功率 | 100W～600W；上限不高于700W | |
檢測數量 | 300～500塊光伏板 | |
控制面板 | LED數顯程控面板 | |
功能設置 | 無線遙控上電斷電 | |
節電模式 | 上電10s后自動斷電 | |
穩態模塊 | 恒定電源輸出電流電壓不受電量大小變化 | |
電路保護 | 短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板 | |
上電線 | 10cm交流三孔輸入線 | |
直流線 | 5m直流輸出線、MC4端口對接組件 | |
電腦 | 平板電腦 | 華為平板 32G |
Wi-Fi | 2.4G | 內置2.4GWi-Fi無線控制模塊 |
軟件 | 檢測APP | 無線控制相機檢測拍照，圖傳成像，動態視頻取景定位，歷史圖片查看，圖像下載等 |
PC | 電腦軟件 | 檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件 |
支架系統 | 檢測支架 | 1.5米鋁合金支架 |
檢測云臺 | 支架一體式安裝，360度旋轉 | |
定位模塊 | 檢測定位 | 十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率 |
使用環境 | 沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境 | |
質保售后 | 1年質保、24H響應、72H故障解決方案、備品備件協調 | |
SW-EL3配置清單：
序號 | 名稱 | SW-EL3規格 | 數量 | 單位 |
1 | EL相機 | 2400萬紅外相機，全自動對焦 | 1 | 臺 |
2 | EL紅外鏡頭 | 18mm廣角紅外鏡頭；精度0.8mm | 1 | 臺 |
3 | 平板電腦 | 華為榮耀 32G | 1 | 臺 |
4 | Wi-Fi傳輸模塊 | 內置2.4G Wi-Fi模塊 | 1 | 套 |
5 | 數據線/充電器 | 標準 | 1 | 套 |
6 | 相機電池 | 標準 | 2 | 套 |
7 | 檢測支架 | 2m碳纖維三腳架 | 1 | 套 |
8 | 檢測云臺 | 720云臺 | 1 | 臺 |
9 | EL-DC移動電源 | 10AH儲能，70V，700W，恒流恒壓輸出，遙控器無線控制，續航300～500塊組件，10S自動斷電 | 1 | 臺 |
10 | 上電線 | 5米 | 1 | 根 |
11 | 檢測定位儀 | 十字鐳射激光定位，快速定位檢測組件位置 | 1 | 套 |
12 | 設備拉桿箱 | 專用三防儀器拉桿箱； | 1 | 套 |
13 | EL-APP檢測軟件 | 無線操作相機檢測，即時取景，圖傳查看，圖片下載，歷史圖片查看 | 1 | 套 |
14 | windows軟件 | 檢測自動檢測，缺陷分類識別保存，文件夾日期管路，統計，增益，截圖，相機參數調節，專業管理臺式機軟件 | 1 | 套 |
* | (額外可選1) | 1500V組串電源(基礎款 可一次性36塊組件) | ||
* | (額外可選2) | 2.5米防紅外暗室 | ||
* | 適用場景 | 光伏電站安裝前測試；支架上組件測試 | ||
* | 其他 | 標準應用設備，市場主流產品。 |
