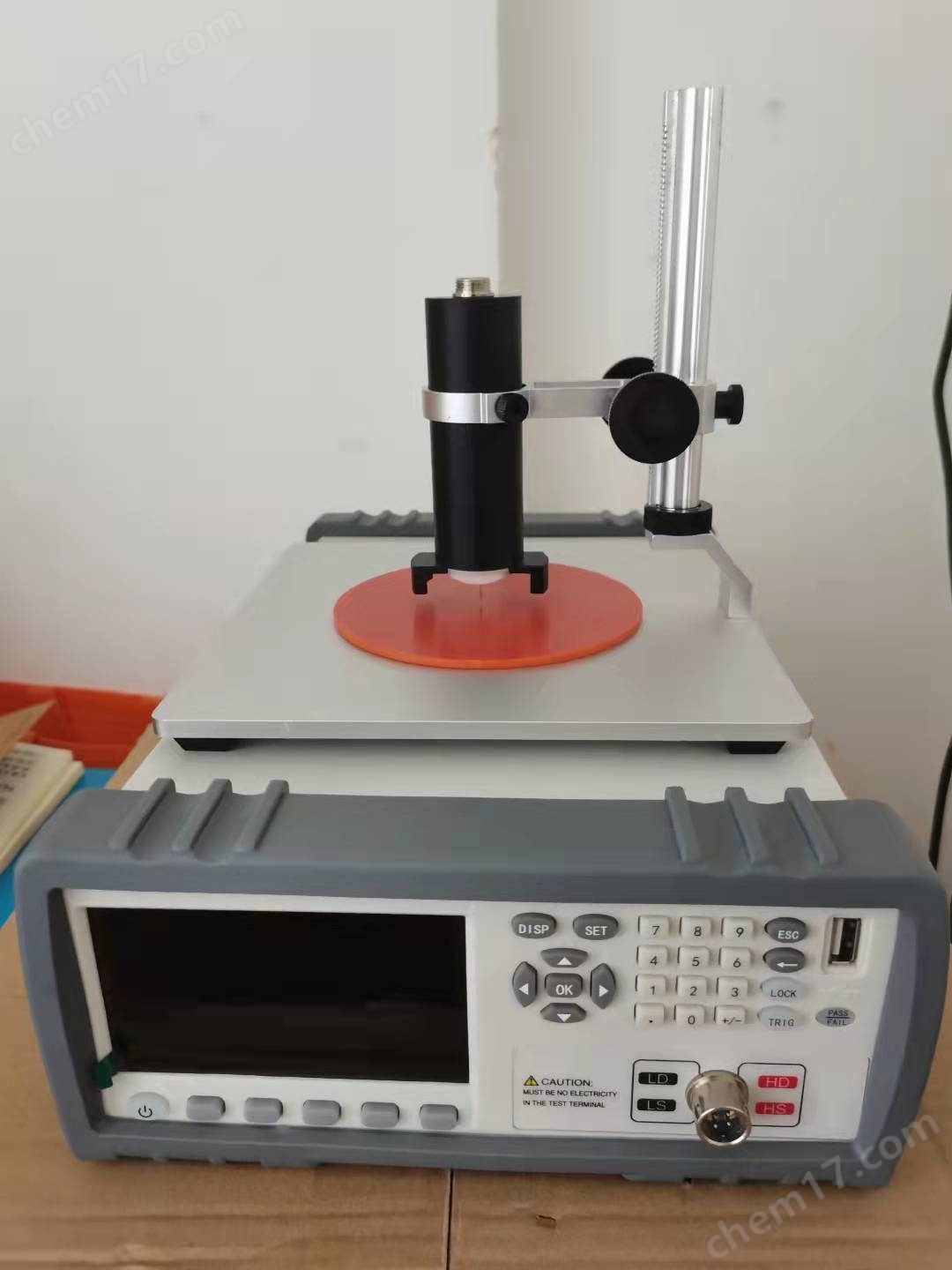

金屬導電涂層垂直比電阻儀

以下是的技術要點與操作規范，綜合核心標準與實踐參數整理：

?一、核心原理與技術參數?

?測試原理?

樣品置于兩電極間施加壓強（范圍 ?0.1–5MPa?），通過電流-電壓法測量垂直方向電阻值，自動計算比電阻率（公式：?ρ = (R·A)/L?，A為接觸面積，L為涂層厚度）。

?關鍵硬件配置?

?壓力系統?：精密絲杠傳動（步進精度 ?±0.01MPa?），配備數字調速電機保障壓強線性加載。

?電極設計?：銅鍍金電極（直徑 ?≥16mm?），接觸面平整度 ?≤0.003mm?，減少接觸電阻誤差。

?測量模塊?：電阻分辨率 ?0.01μΩ?，支持 ?10??–103Ω? 量程，溫漂補償 ?±0.5%。

二、標準化操作流程?

?樣品制備?

涂層表面清潔（無水乙醇擦拭），邊緣修剪平整，厚度測量誤差 ?≤1μm?。

恒溫恒濕環境（?23±2℃/50±5%RH?）靜置 ?≥2小時? 消除應力。

?參數設置與測試?

? 參數項??         設定要求?                ?示例值?

初始壓強輕接觸避免沖擊                0.05MPa

壓強步長依材料剛度遞增               0.05MPa/步

保壓時間壓強穩定后讀數延遲       5–10秒

終止條件電阻變化率 ?≤2%? 或達上限壓強自動停止

?數據輸出?

實時顯示 ?壓強-電阻曲線? 及 ?比電阻率計算結果?（單位：?Ω·cm?）。

自動統計極差/均值，支持導出PDF報告（含溫度補償后數據）。

三、精度控制與故障處理?

?誤差控制要點?

電極每測 ?5組樣品? 需乙醇清潔，防止涂層顆粒殘留。

樣品厚度 ?≥10μm?（過薄時需疊加測試），避免擊穿風險。

環境溫濕度超標時啟用補償算法（依據 ?GB/T 1410-2006?）。

?典型故障排除?

?  現象?    ?           原因分析?    ?        解決方案?

電阻值跳變涂層局部剝落或電極氧化更換樣品，拋光電極

壓力加載停滯絲杠潤滑不足或過載加注高溫潤滑脂

數據漂移溫濕度傳感器異常校準環境模塊

四、應用場景與設備選型?

?核心應用?

?燃料電池電極?：評估碳紙/金屬氈涂層導電均勻性（離散系數 ?≤3%? 為合格）。

?鋰電池極片?：檢測導電劑分散性，定位涂布缺陷（極差 ?＞15%? 提示工藝異常）。

?金屬鍍層質檢?：驗證濺射/電鍍層電阻一致性（符合 ?ASTM B809? 抗硫化要求）。

五、操作安全規范?

最大壓強禁止超過設備標定值（如 ?5MPa?），防樣品碎裂飛濺。

高壓測試時佩戴絕緣手套，設備接地電阻 ?＜4Ω?。

注：垂直比電阻是評估金屬涂層界面導電特性的核心指標，需嚴格遵循 ?“環境控制-階梯加壓-實時校準”? 操作邏輯

金屬導電涂層垂直比電阻儀

燃料電池用碳紙厚度均勻性測試儀的技術解析與操作指南，結合國家標準與實踐經驗整理而成：

一、測試原理與標準要求

?核心功能定位?

通過高精度傳感器接觸式測量碳紙多點厚度，消除局部變形干擾，計算厚度離散系數（標準差/平均值×100%），評估均勻性。符合 ?GB/T 20042.7-2014? 對燃料電池炭紙厚度一致性的強制檢測要求?。

?關鍵指標依據?

?測點密度?：樣品面積≥100cm2時，至少選取 ?25個均勻分布點?（5×5網格）。

?接觸壓力?：恒定 ?5N/cm2?（約50kPa），避免壓損多孔結構。

?精度要求?：分辨率≤0.1μm，平行度偏差＜0.003mm?。

二、儀器核心技術參數

?組件/功能?      技術規格?                           ?   作用?

?傳感器?         微米級位移傳感器（精度±0.5μm）  捕捉厚度微小波動?

?測足設計? 直徑16mm，接觸面積200mm2       分散壓力，保護多孔結構

?數據輸出   自動計算均值/標準差/離散系數 支持微型打印  快速生成檢測報告

?環境適應性? 溫濕度監控（23±2℃, 50±5%RH）內置零點校準   排除環境干擾?

三、標準化操作流程

?樣品預處理?

裁切為 ?100mm×100mm? 標準尺寸，邊緣無毛刺?。

在恒溫恒濕環境（23℃/50%RH）靜置 ?≥4小時? 消除應力。

?設備校準?

每次測試前用標準量塊校準零點，每組樣品后復檢。

驗證壓板平行度（偏差≤0.025mm）。

?厚度測量?

1. 樣品居中放置，測足輕緩下降至接觸表面

2. 保持5N/cm2壓力3秒，穩定讀數

3. 按網格順序完成25點測量（避免重復位置）

4. 設備自動生成厚度分布云圖及統計參數

四、關鍵注意事項

?誤差控制?

?測足清潔?：乙醇擦拭殘留碳纖維，防止抬升虛值。

?速度控制?：測足下降速度≤2mm/s，避免沖擊變形。

?無效數據剔除?：測點位于褶皺或破損處時需重測。

?結果有效性判定?

?離散系數≤3%?：符合車用燃料電池碳紙標準?。

?厚度極差＞10μm?：提示材料工藝缺陷（如浸漬不均）。

五、應用場景延伸

?工藝優化?

通過厚度分布云圖定位生產缺陷（如涂布不均），指導浸漬工藝調整?。

?新材料研發?

對比PTFE涂層前后厚度變化，評估防水層均勻性。

?質量追溯?

綁定厚度數據與批次號，建立碳紙壽命預測模型?。

?動態響應?：電流加載速率 ?≥100A/s? ，模擬車輛啟停工況?。

?膜電極專項分析?

?鉑載量測試?：X射線熒光法（無損），精度 ?±0.01mg/cm2??。

?歐姆極化?：四線法測量膜電極接觸電阻，分辨率 ?0.01mΩ·cm2??。

?耐久性評估?：加速老化測試（反極/化學腐蝕/干濕循環）?。

燃料電池測試儀的關鍵測試參數有哪些?

無錫氫芯科技有限公司

中國電工技術學會團體標準:車用質子交換膜燃料電池堆性能測試方法

電氣技術雜志社

二、標準化操作流程

1. ?測試前準備?

?電堆裝配?：

雙極板與膜電極疊層需居中夾持，碳紙粗糙面朝流道光滑面朝質子膜?。

扭矩扳手階梯緊固螺栓（如先2N·m→4N·m），按對角順序加載避免偏載。

?氣密性驗證?：氮氣保壓 ?50kPa?，壓降 ?≤1kPa/min? 為合格?。

2. ?關鍵參數設置?

?測試模塊? ?        參數設定要點?        示例值?

極化曲線 電流掃描步長≤0.1A/cm2，每點穩流時間≥30s 0.05A/cm2步長

EIS阻抗譜 正弦振幅=直流電流×5%，頻率點/十倍頻≥10個 100mA振幅, 10點/頻

活化工藝 恒流階段（0.2A/cm2）+ 循環伏安（0.1~0.9V） 3小時活化

3. ?故障診斷與優化?

?水管理異常?：

電壓振蕩 → 檢查濕度傳感器或調整氣體露點?3。

低頻阻抗升高 → 優化流場板排水設計?28。

?催化劑衰減?：

ECA（電化學活性面積）下降＞20% → 觸發反極保護協議?57。

? 三、安全與精度控制

?操作規范?

氫氣測試前需 ?三次氮氣置換?，濃度傳感器閾值設定 ?≤1%LEL。

高壓測量（＞60V）時穿戴 ?10kV絕緣手套?，設備接地電阻 ?＜4Ω。

?數據校準?

?垂直電阻率測試原理?

樣品置于兩平行電極間，施加垂直方向可控壓力（如0.05~4.0MPa），通過四端法實時測量不同壓強下的電阻值，計算電阻率公式：?ρ = (R × S) / L?（ρ為電阻率，R為電阻，S為電極接觸面積，L為樣品厚度）?。

?技術優勢?：消除接觸電阻影響，支持動態壓力下的連續測量，精準反映材料在壓縮狀態下的導電性能?。

?核心測量能力?

?壓力控制?：范圍30–5000N（≈0.05–4.0MPa），分辨率0.1N，精度±0.5%?；

?電阻測量?：量程1μΩ–20kΩ，分辨率達0.01μΩ，支持自動溫度補償?；

?運動控制?：精密絲杠驅動，速度1–300mm/min可調，確保壓力加載平穩?。

二、關鍵應用場景

1. ?新能源電池材料評估?

?質子交換膜燃料電池（PEMFC）?：

測試碳紙（氣體擴散層）、雙極板在模擬電池組裝壓力下的垂直電阻率，優化導電涂層工藝?。

?液流電池電極?：

依據標準T/CEEIA 577–2022，評估鐵鉻液流電池電極材料的Z向?qū)щ娦?。

2. ?特種材料研發與質檢

?涂層/薄膜材料?：銅箔涂層、氮化物陶瓷涂層的垂直導電性能驗證?；

?多孔碳材料?：碳纖維紙松裝密度下的電阻率一致性檢測（如GB/T 24525–2009）；

?粉體材料?：鋰電池正極粉體在壓實過程中的電阻率變化曲線分析?。

三、操作與選型注意事項

?測試關鍵控制點?

?壓力均勻性?：上下壓板平行度需＜0.025mm，避免偏載導致數據失真?；

?電極維護?：銅鍍金電極需定期清潔（乙醇擦拭），防止氧化層增加接觸電阻?；

?環境校準?：高溫測試需配置鉑電極并記錄溫漂影響?。

四、技術演進方向

?智能化擴展?：

新一代設備集成PC軟件（如恒品），可導出壓強-電阻率三維圖譜，輔助材料壓縮模型構建?；

?多參數聯測?：

結合形變傳感器同步記錄樣品厚度變化，解析壓實密度與電阻率的關聯性（如電池極片工藝優化）?。

垂直電阻測試儀通過精密壓力控制與電學測量融合，已成為新能源材料研發的核心設備，其動態壓力下的電阻率數據對提升電池性能至關重要?。
