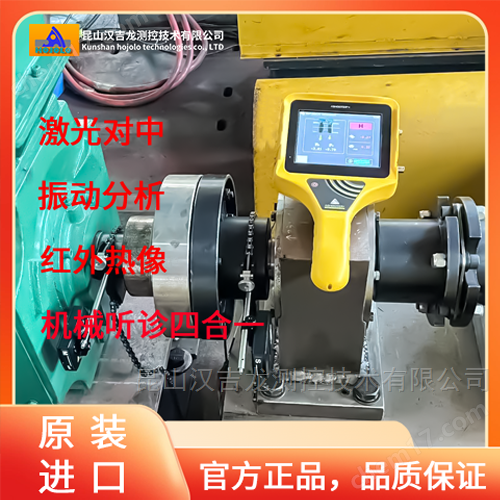

AS高精度同心度檢測儀 激光對中四合一，工業設備的全能 “體檢醫生”

在現代工業生產中，設備的穩定高效運行至關重要。而旋轉設備的軸同心度偏差、機械部件故障等問題，卻常常引發設備振動、噪音、能耗增加甚至突發停機，嚴重影響生產進度與企業效益。高精度同心度檢測儀 —— 一款融合激光對中、振動分析、紅外成像與機械聽診四大核心功能的創新設備，正成為工業企業解決這些難題的有力工具。

一、激光對中：微米級精度奠定設備平穩運行基石

激光對中功能是這款檢測儀的核心優勢之一。采用先進的 635 - 670nm 半導體激光發射器（符合 CLASS Ⅱ 級安全標準），搭配 30mm 視場的高分辨率 CCD 探測器（像素高達 1280×960），測量精度可達驚人的 ±0.001mm ，相較于傳統千分表測量方式，精度提升了整整 100 倍 。在電機與泵、風機等設備的軸系連接安裝中，通過在相連軸上安裝傳感器，發射與接收激光束，儀器能夠精準比較光束位置，快速、精準地判斷軸是否處于同心狀態，以及偏差是否在規定公差范圍內。

不僅如此，檢測儀還內置數字傾角儀（精度 0.1°），可實時修正設備因安裝不水平或外界因素導致的傾斜誤差，同時結合溫度傳感器（精度 ±0.5℃），自動補償設備運行中因熱脹冷縮產生的尺寸變化，確保在 - 20℃~50℃的寬泛環境溫度區間內，都能穩定輸出高精度測量結果。在操作層面，5.7 英寸觸摸屏呈現的 3D 動態視圖，以綠、黃、紅三色直觀標記軸同心度偏差范圍，操作人員無需復雜培訓，即可清晰掌握設備狀態。水平方向調整時，儀器自動計算所需墊片厚度；垂直校正時，生成詳細調整量建議，極大提升了對中操作的效率與準確性，有效避免因軸不對中引發的設備振動、軸承及聯軸器過度磨損等故障，為設備的長期平穩運行奠定堅實基礎。

二、振動分析：捕捉設備故障早期 “蛛絲馬跡”

振動是反映設備運行狀態的關鍵指標，而檢測儀的振動分析模塊猶如一位經驗豐富的 “設備醫生”，能夠敏銳洞察設備振動背后隱藏的問題。該模塊配備 ICP/IEPE 磁吸式加速度計，靈敏度高達 100mV/g ，擁有 0.5~14kHz 的超寬頻響應范圍，可同步精準采集振動速度（單位：mm/s）、加速度（單位：g）及 CREST 因子等關鍵參數 。

通過快速傅里葉變換（FFT）技術，將采集到的振動時域信號轉換為頻譜，從而精準識別設備運行中的多種典型故障。例如，當設備出現不平衡問題時，在頻譜上表現為 2 倍轉速頻率（2X）異常；軸系不對中時，1 倍轉速頻率（1X）幅值顯著升高；軸承磨損則會在特定頻段出現如 BPFO（外圈故障特征頻率）等特征頻率。儀器支持 “機械聽診” 模式，操作人員通過耳機，可將振動信號轉化為可聽聲，配合 30~15kHz 寬頻探頭，能夠精準定位齒輪嚙合異響、軸承滾珠松動等隱蔽性強的故障點，輔助判斷故障根源，為設備維修提供清晰、準確的指引，提前預防設備突發故障，降低企業因設備停機造成的經濟損失。

三、紅外成像：讓設備內部隱患 “無處遁形”

設備運行中的溫度異常，往往是內部故障的重要信號。高精度同心度檢測儀集成的紅外熱成像功能，猶如為設備安裝了一雙 “透視眼”，能夠快速、直觀地檢測設備溫度分布，及時發現潛在故障隱患。其搭載的 FLIR LEPTON 160×120 像素紅外熱像儀，熱靈敏度高，小于 50mK ，測溫范圍覆蓋 - 10℃~400℃ ，支持鐵紅、彩虹等 5 種偽彩模式，可在復雜工業環境中，輕松穿透粉塵、煙霧，清晰呈現設備表面溫度場。

在實際應用中，通過對比設備對中前后的紅外熱圖像，能夠直觀判斷因軸系不對中導致的軸承、聯軸器等部位過熱現象；同時，對于電機繞組短路、電氣接頭接觸不良、閥門內漏等非旋轉部件的熱缺陷，也能精準定位。例如，當電機軸同心度偏差達到 0.3mm 時，與之相連的軸承溫度通常會升高 15℃左右，借助紅外熱成像與激光對中數據的深度關聯分析，可提前 3 - 6 個月發現此類潛在故障，為企業贏得充足的設備維護時間，有效避免故障進一步惡化，保障生產連續性。

四、機械聽診：聆聽設備運轉的 “健康之聲”

機械聽診功能為設備故障診斷增添了又一維度。通過振動分析模塊的耳機輸出功能，將設備高頻振動信號轉化為可聽聲，配合近 1 米長的加強探頭，能夠敏銳捕捉到設備運行過程中產生的細微聲響變化。在石化、電力、機械制造等行業的設備檢測中，這一功能發揮著重要作用。例如，在石化行業的離心泵檢測中，葉輪磨損會產生高頻嘯叫（頻率＞8kHz），操作人員借助機械聽診功能，可清晰聽到這一異常聲響，結合振動頻譜中加速度幅值升高的特征，實現對設備故障的雙重確認，精準定位故障部位，大大提高故障診斷的準確性與效率。對于壓縮機氣蝕、繼電器觸點異常開合等難以通過常規檢測手段發現的細微故障，機械聽診同樣能夠精準捕捉，為設備維護提供關鍵線索。

五、多維度協同診斷：構建設備健康管理 “智慧大腦”

這款高精度同心度檢測儀，不僅在于其單個功能的強大，更在于四大功能模塊之間的深度融合與協同工作。設備在運行過程中，能夠同步采集激光對中偏差、振動頻譜特征、紅外熱成像溫度場以及機械聽診獲取的聲學信號等多維度數據，構建起 “幾何精度 - 振動特征 - 溫度分布 - 聲學信息” 設備狀態證據鏈。通過內置的 BALISHOOTER® 智能分析軟件，自動關聯歷史數據，生成設備健康曲線，實現對設備運行狀態的動態監測與智能診斷。

當激光對中發現軸系存在偏差時，振動分析模塊若同步檢測到 1X 轉速頻率幅值升高，紅外熱成像又確認軸承溫度超標，機械聽診捕捉到異常聲響，軟件系統將綜合這些數據，快速、準確地判斷故障根源為 “對中不良導致軸承過載”，并自動觸發預警，為維修人員提供詳細的故障診斷報告與維修建議，指導設備維護工作。這種多維度協同診斷模式，打破了傳統檢測工具功能單一、信息孤立的局限，大幅提升了設備故障診斷的準確性與效率，避免了因單一維度檢測可能導致的誤判、漏判問題，為工業企業實現從 “事后維修” 向 “預測性維護” 的轉型升級提供了強有力的技術支撐。

六、嚴苛環境適應：工業現場的 “可靠伙伴”

工業生產環境復雜多樣，高溫、高濕、粉塵、油污、強電磁干擾等惡劣條件對檢測設備的穩定性與可靠性提出了嚴峻挑戰。高精度同心度檢測儀充分考慮到這些因素，采用 IP54 防護等級的高強度 ABS 塑料外殼，有效抵御油污、粉塵侵蝕，確保內部精密電子元件不受污染；鋰離子電池續航能力長達 8 小時，滿足長時間現場作業需求；設備整體設計緊湊、重量輕盈（整機含三腳架僅重 3.2kg），支持藍牙無線連接（傳輸距離達 10m），單人即可輕松攜帶、操作，在風電塔筒頂部、船舶艙室、井下作業等高空、狹小、復雜空間環境中，都能靈活部署，穩定運行，為工業企業在各種嚴苛工況下的設備檢測與維護工作提供可靠保障。

高精度同心度檢測儀，憑借激光對中、振動分析、紅外成像、機械聽診四合一的創新功能設計，微米級的測量精度、多維度的協同診斷能力以及出色的環境適應性，成為工業設備維護領域的革命性產品。它不僅能夠幫助企業及時發現設備潛在故障，降低設備故障率與維修成本，更能通過預測性維護，延長設備使用壽命，提升生產效率，為工業企業的高質量、可持續發展保駕護航，是現代工業生產中的得力助手。
