KF8RF1-D15   KF10RF1-D15   KF12RF1-D15

KF16RF1-D15  KF20RF1-D15   KF25RF1-D15

KF32RF1-D15  KF40RF1-D15   KF50RF1-D15

KF63RF1-D15  KF80RF1-D15

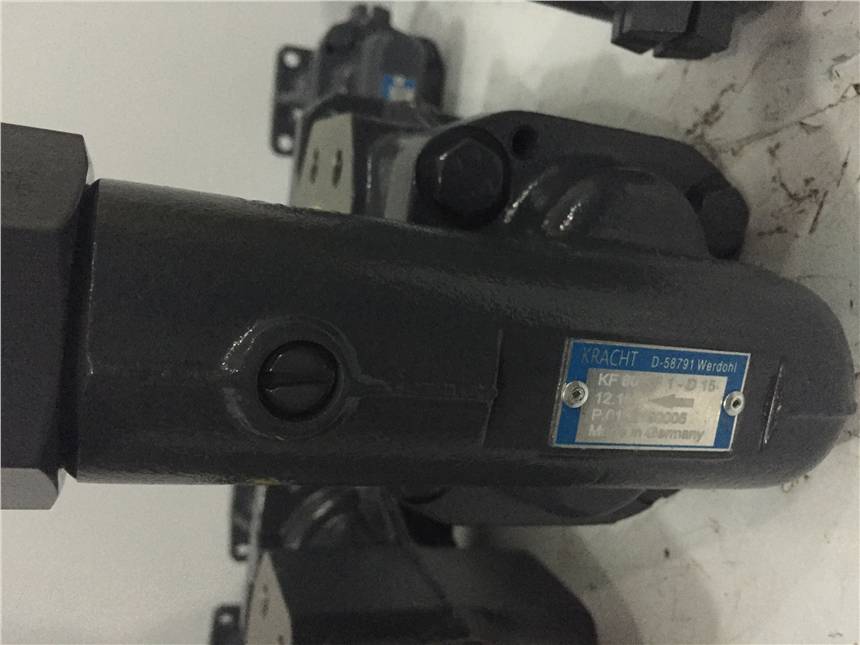

克拉克齒輪泵是應用廣泛的一種齒輪泵，一般齒輪泵通常指的就是外嚙合齒輪泵。它的結構主要有主動齒輪、從動齒輪、泵體、泵蓋和安全閥等組成。泵體、泵蓋和齒輪構成的密封空間就是齒輪泵的工作室。兩個齒輪的輪軸分別裝在兩泵蓋上的軸承孔內，主動齒輪軸伸出泵體，由電動機帶動旋轉。外嚙合齒輪泵結構簡單、重量輕、造價低、工作可靠、應用范圍廣。

KF8RF2-D15   KF10RF2-D15   KF12RF2-D15

KF16RF2-D15  KF20RF2-D15   KF25RF2-D15

KF32RF2-D15  KF40RF2-D15   KF50RF2-D15

KF63RF2-D15  KF80RF2-D15

泵體上裝有安全閥，當排出壓力超過規定壓力時，輸送液體可以自動頂開安全閥，使高壓液體返回吸入管。
內嚙合齒輪泵，它由一對相互嚙合的內齒輪及它們中間的月牙形件、泵殼等構成。月牙形件的作用是將吸入室和排出室隔開。當主動齒輪旋轉時，在齒輪脫開嚙合的地方形成局部真空，液體被吸入泵內充滿吸入室各齒間，然后沿月牙形件的內外兩側分兩路進入排出室。在輪齒進入嚙合的地方，存在于齒間的液體被擠壓而送進排出管。

克拉特齒輪泵主要性能特點：
1. 本產品采用雙泵、雙回路開式液壓系統，主泵油路和S閥擺動油路相互獨立，使用系統簡單，元器件壽命長，可靠性更高，同時降低了系統的溫度，且便于故障判斷和拆除。
2. 主泵送油路換向采用主換向閥外控先導減壓控制。
3. 液壓系統具備安全溢流保護，同時主泵送系統超壓時，油泵壓力切斷自動開啟。
4. 擺動油路采用恒壓本供油結合蓄能裝置，從而可靠保證擺動力大又具備節能功效。
5. 泵組及閥均采用世界*品牌、更合理、更可靠、輕松實現混凝土輸送量的無級調節。
6. 液壓管路采用錐面密封，管路接頭密封材料。
7. 泵送油路采用閥塊方式進行高低壓切換、便捷、不漏油。
8. 采用吸油及回油過濾技術，避免異物進入液壓系統。進一步提高液壓系統可靠性與元件壽命。
9. 液壓管全套采用膠管。

泄漏現象
齒輪泵的泄漏較大，外嚙合齒輪運轉時泄漏途徑有以下三點：一為齒輪頂隙，其次為測隙，第三為嚙合間隙。
其中端面?zhèn)认缎孤┹^大，占總泄漏量的80%-85%，當壓力增加時，前者不會改變，但后者撓度大增，此為外嚙合齒輪泵泄漏*主要的原因，容積效率較低，故不適合用作高壓泵。
解決方法：端面間隙補償采用靜壓平衡措施，在齒輪和蓋板之間增加一個補償零件，如浮動軸套、浮動側板。
受力不均衡現象
右側是壓油腔，左側是吸油腔，兩腔的壓力是不平衡的；另外壓油腔因齒頂泄漏，其壓力為遞減。兩不均衡壓力作用于齒輪和軸稱徑向不平衡壓力，油壓越高，該力越大，加速軸承磨損，降低軸承壽命，使軸彎曲，加大齒頂與軸孔磨損。
防止措施：采用壓力平衡槽或縮小壓油腔。

克拉克齒輪泵操作注意事項：
?流體應具有基本的潤滑特性，不能含有固體雜質，并且化學特
性相容。

? 避免空轉。
? 泵只能以旋轉方向操作，否則會破壞軸的密封。
? 為了避免過度壓力，系統或泵應當安裝安全閥。
? 裝在泵上的溢流閥只允許在短期操作中用作安全閥。
? 較長時間需溢流泵送的部分流量時，必須獨立安裝一個溢流閥，
將所溢流的油直接導入油箱。
? 在上述情況下，需預先裝好獨立的溢流閥。
多種配置
? 驅動軸的密封：
– 旋轉軸唇型密封
– 雙旋轉軸唇型密封（淬火）
– 機械密封
?  前置軸承用于承受輸入軸一側的徑向負載
?  溢流閥用作泵和系統的安全閥
? 保持不變的流量排出方向即使改變軸旋轉方向，可選配安裝閥組（梭閥）。

部分型號：
KF12RG22-D25
KF12RG22-D15
KF12RG21-D25
KF12RG21-D15
KF12RG16-D25
KF12RG16-D15
KF12RG15-D25
KF16RG22-D25
KF16RG22-D15
KF16RG21-D25
KF16RG21-D15
KF16RG16-D25
KF16RG16-D15
KF16RG15-D25
KF16RG15-D15
KF16RG12-D25
KF16RG12-D15
KF16RG11-D25
KF16RG11-D15
KF16RG10-D25
KF16RG10-D15
