差壓變送器是一種在工業生產領域非常常見的一種熱工測量儀表種類，主要作用于測量液體介質的壓力，液位液位計、物位計、物位變送器、液位變送器、電容式物位計、電容式液位計、電容式物位變送器、電容式液位變送器、物位開關、液位開關、電容液位計、電容物位計、液位儀表、物位儀表、電容液位變送器、電容物位變送器、射頻電容式液位開關、射頻電容式物位開關、電容式液位開關、電容式物位開關、音叉式液位開關和流量等物理參數。
目前，工業自動化生產裝置中，差壓變送器的應用范圍愈加廣泛，但作為通用型的測量儀表，也經常會發生運行的故障，如果生產中遇到問題，就需要我們能夠及時地加以解決，倘若不能迅速處理，必定會在一定程度上影響生產的正常進行，有的嚴重故障甚至?xí)＜叭松戆踩?br />
變送器零位的設置
差壓變送器測量液位時，零位的設置是非常重要的環節。當變送器的高壓(H)側、低壓(L)側與就地測量筒的高壓側、低壓側連接一致時，高壓側導壓管始終處于充滿水狀態，變送器高壓端測得壓力為P+kPa，變送器的低壓側與低壓側導壓管相連，測得壓力為P-kPa，則變送器測得實際差壓為(P+-P-)kPa。容器液位低時，差壓值最大，對應于變送器內部設置LRV，也就是變送器的零位，此時變送器輸出電流4mA，容器液位最高時，差壓值為0，對應于變送器內部設置URV，也就是變送器的滿度，此時變送器輸出電流20mA。
當變送器的高壓(H)側、低壓(L)側與就地測量筒的高壓側、低壓側連接相反時，需要對變送器內部設置進行修改：即將變送器的LRV設置為(P--P+)kPa(這個差值為負數)，也就是說，無論變送器與導壓管怎樣連接，變送器的滿度對應于測量容器的滿水位，差壓始終為0，即變送器的滿度URV為0kPa，輸出電流20mA。當變送器的高壓側與導壓管高壓側相連時，變送器零位LRV設置為最大差壓值，當變送器的高壓側與導壓管低壓側相連時，變送器零位LRV設置為最大差壓值的負數。

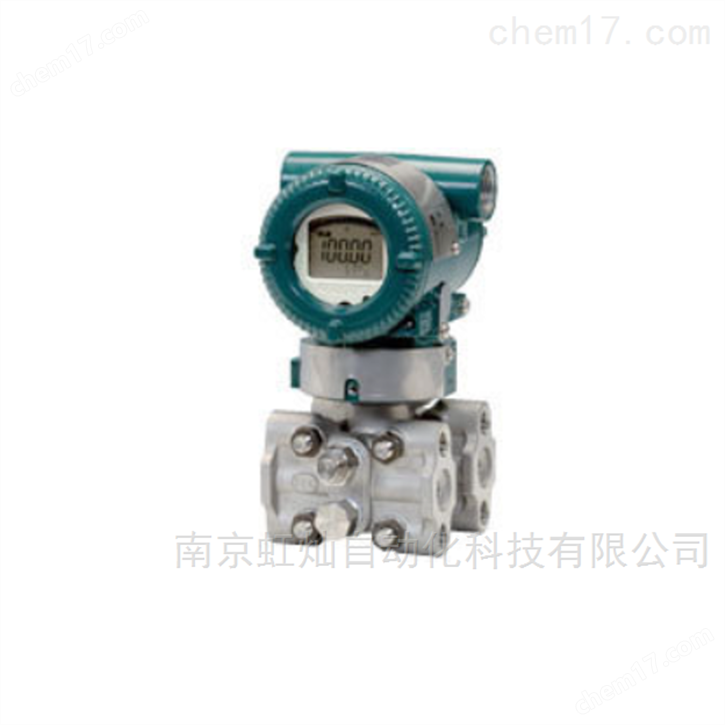

EJA110E差壓變送器功能特性包括：
1.精度±0.055%(可選精度±0.04%)
2.穩定性±0.1%URL/10年
3.響應時間90毫秒等。
