硬質(zhì)聚氨酯保冷管托生產(chǎn)的過程中，嚴格按照相關(guān)規(guī)范進行生產(chǎn)，是的阻燃性產(chǎn)品，硬質(zhì)聚氨酯保冷管托在安裝和使用過程中，能夠與其他產(chǎn)品很好的進行組合，而且外形美觀，堅固耐用。

流動性

　　流動性包括發(fā)泡液的流平性和泡沫的流動性兩層含義。流平性是指發(fā)泡料在發(fā)泡以前的流動性能，以發(fā)泡液在乳白時間之內(nèi)所流動的距離來衡量。泡沫的流動性以單位重量泡沫的爬升高度來表示。

　　A、流平性

　　有人認為，在乳白時間之內(nèi)，發(fā)泡液應均勻的鋪平在待發(fā)泡空間的底面上。實際要求并不那么嚴格，因為發(fā)泡料在乳白時間之后和凝膠時間之前，仍具有較強的流動性，可補充流平性的不足。在發(fā)泡料本身而言，發(fā)泡料的粘度和乳白時間對流平性影響較大。

　　B、泡沫的流動性

　　泡沫的理想性質(zhì)應該是：能夠充滿整個空間，泡沫密度分布均勻，泡孔細密，泡沫物性處處相同。因此，泡沫流動性又可以用泡沫物性（通常以密度）分布系數(shù)來衡量。在生產(chǎn)中，泡沫必須能達到下列條件，才可以具有良好的流動性：

　　1、欲填充空間在凝膠時間之前*填滿，凝膠時間之后，雖然泡沫體積仍在繼續(xù)膨脹，但這種泡沫物理機械性能很差。一般來說，凝膠時間的90%被認為是流動時間的上限。

　　2、泡沫體局部密度增高的現(xiàn)象盡可能少些。

第三節(jié) 基本概念

　　自由泡密度、模塑泡密度、整體密度

　　自由泡密度發(fā)泡料在空氣中除大氣壓外不受其他外力作用下自由發(fā)泡后芯部密度，模塑泡密度是指模塑泡沫的芯部密度，而整體密度是指整塊泡沫的平均密度。因為密度梯度的存在，自由泡整體密度遠大于自由泡密度，模塑泡整體密度也大于模塑泡密度。它們的差值，與溫度和模具的散熱快慢有關(guān)，環(huán)境溫度、模具溫度、原料溫度越低,模具散熱效果越好,差值越大。反之越小。

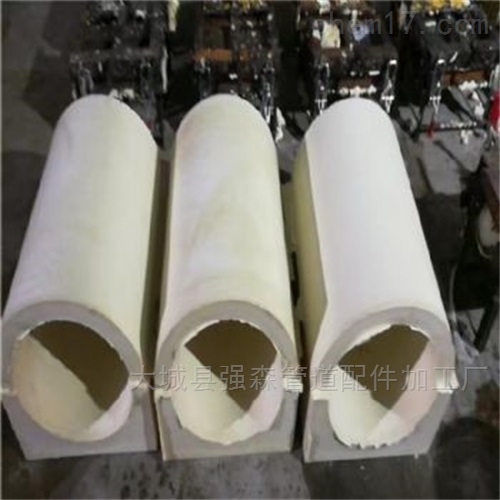

硬質(zhì)聚氨酯保冷管托
