一、產品概述

AL1000型遙測終端集傳統遙測終端機功能與2G/4G等通信功能于一體，實現現場雨量、水位、流速、流量、水質、氣象、工情、圖像等數據進行采集、存儲、顯示、預警和報警，并按照水文/水資源行業標準傳輸規約與中心站進行通信。該產品可應用于水利項目的水雨情測報、水庫安全監測、灌區水量計量、取水計量監測和閘門泵站工情監測等場景；也可以用于環保、市政項目中的地表水水質監測、排口監測、積水監測、排水監測等場景。

二、產品特色

u觸屏操作：通過LCD觸摸屏對遙測機進行現場調測。

u  多通道采集：支持同時采集和存儲多達32個通道要素。

u  儀表接入：為外接儀表提供4路受控供電，4-20mA/RS232/RS485/數字量儀表的數據均可以直接采集。

u  報警聯動：報警可同時聯動短信發送、攝像頭抓拍、數字量輸出和繼電器動作。

u  低功耗：基于Arm® Cortex®-M33內核的低功耗高級微控制器，滿足各類場景下的嚴苛的功耗與性能要求。

u  智能后臺：運維平臺時刻監視終端運行，遠程配置終端參數，無需用戶自建平臺；

u  通訊可靠：支持4G/2G全網通，主備信道自動切換。

u  圖像：支持同時接入4路攝像機，實現調試抓拍、報警抓拍和召測抓拍功能。

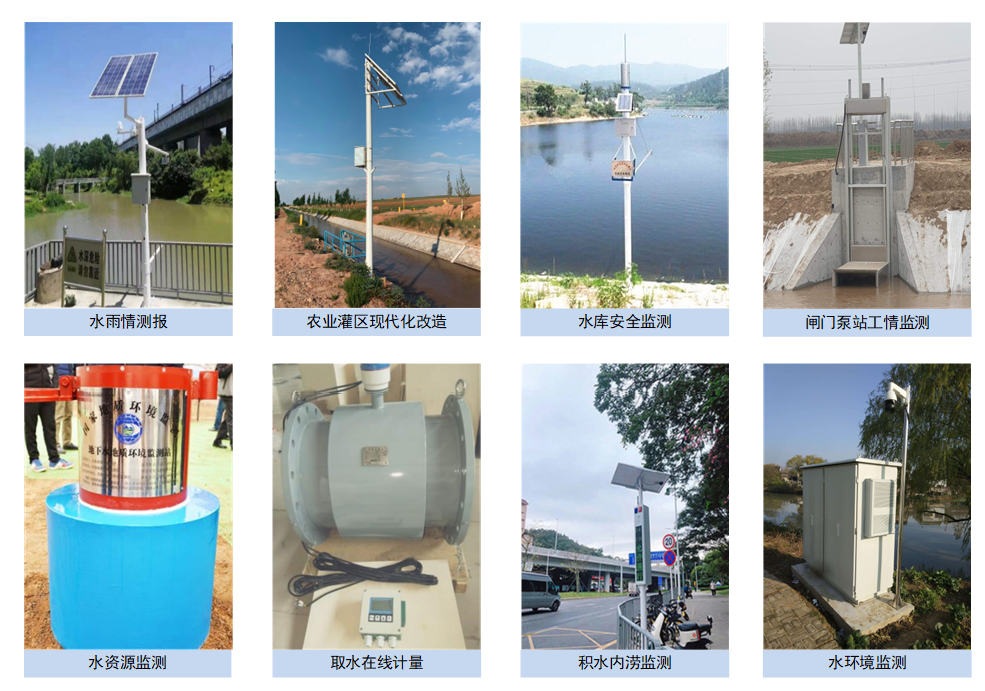

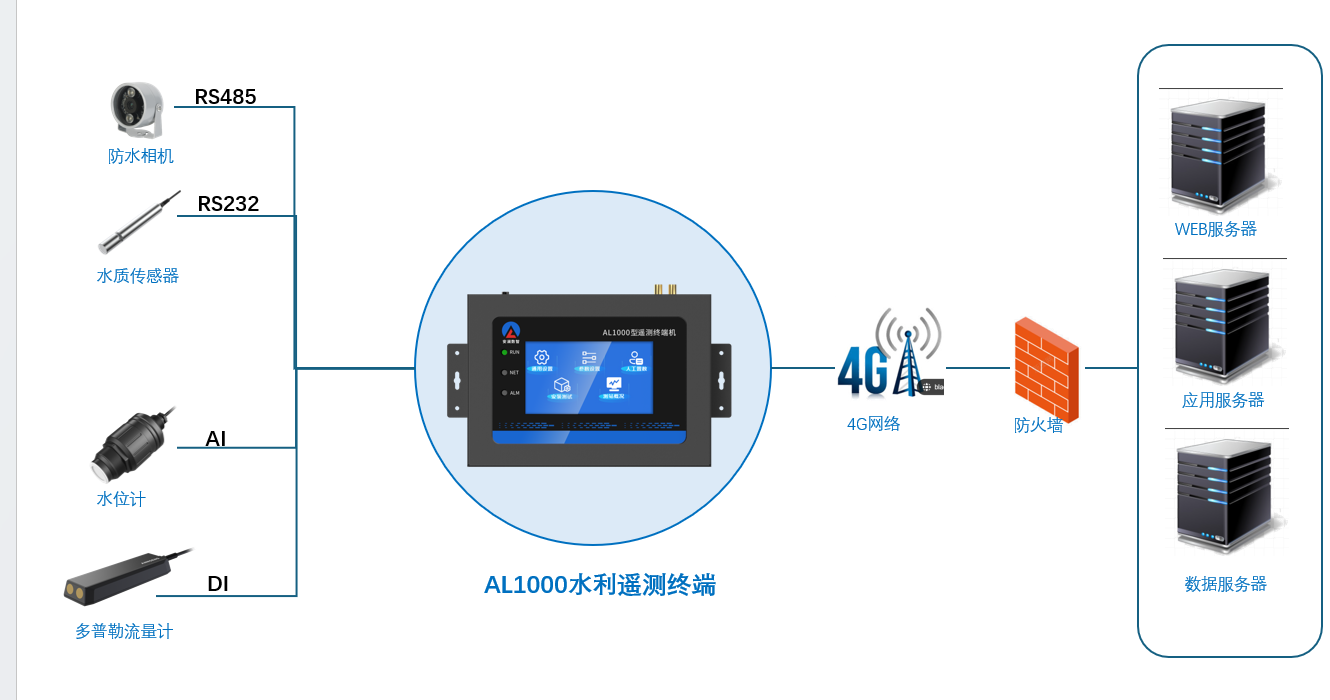

三、產品應用

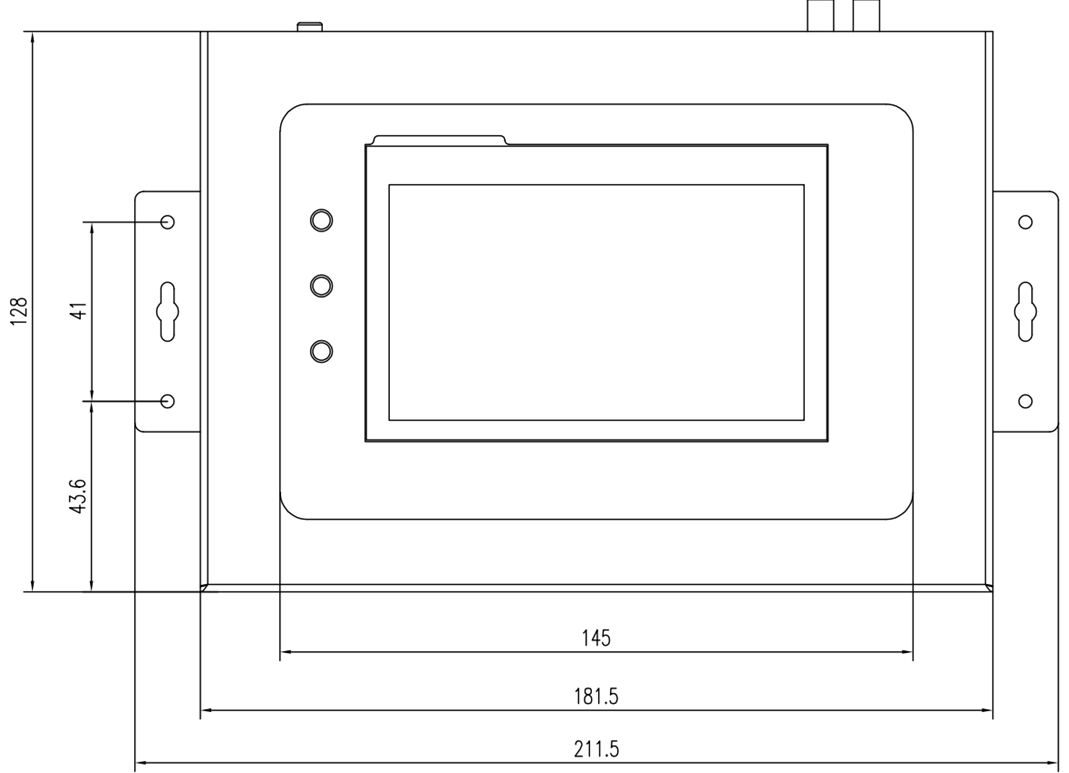

四、產品尺寸

五、產品安裝

1)終端外殼左右兩側提供四個M3的固定螺絲孔，以及兩側各有掛耳設計。根據需要選擇安裝固定方式。

2)在遙測機機殼上也設有接地口。終端連接戶外傳感器（如雨量計、水位計等）時，建議采取防雷保護措施（如安裝防雷器等），以提高終端的安全防護等級

3)遙測機采用SECC加噴塑工藝，兩側有2個掛耳、4個固定的孔位設計，方便用戶安裝，尺寸參考如下圖。

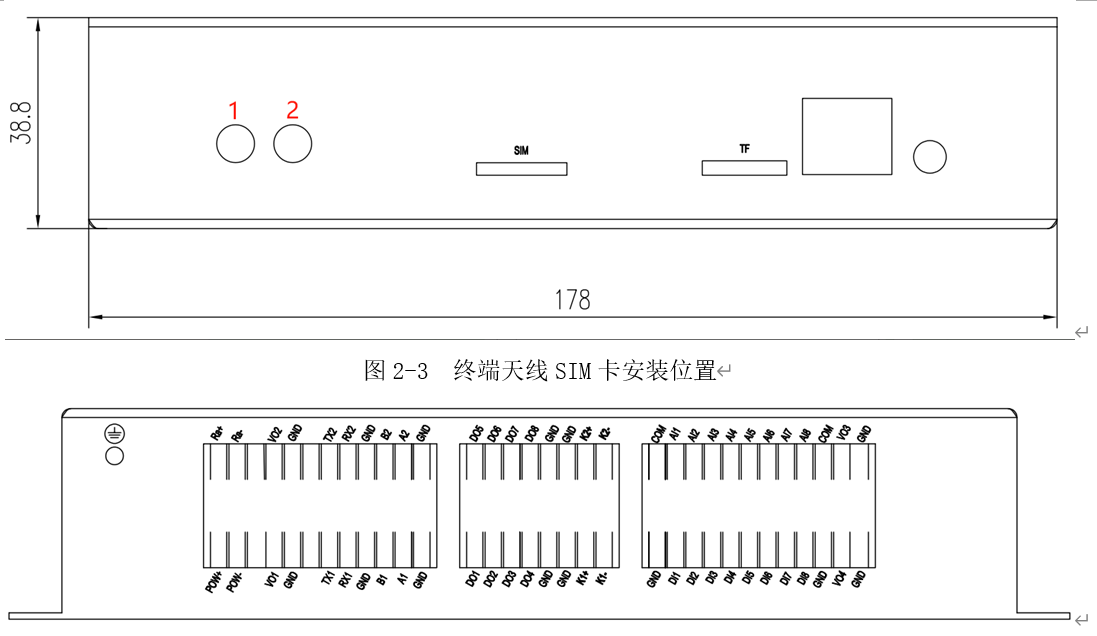

4)終端天線接口為SMA陰頭插座。將配套天線的SMA陽頭旋到終端天線接口上，并確保旋緊，以免影響信號質量。4G終端天線安裝位置見圖2-3，其中1為4G天線，2為GPS天線。

5)SIM 安裝口采用自彈式卡槽安裝，安裝SIM卡時，先將SIM卡的金色觸點朝下，再將SIM卡插入卡槽中，確保插到位

6)供電范圍：7-30VDC，建議使用選配電源，終端供電后將自動開機。

六、產品調試

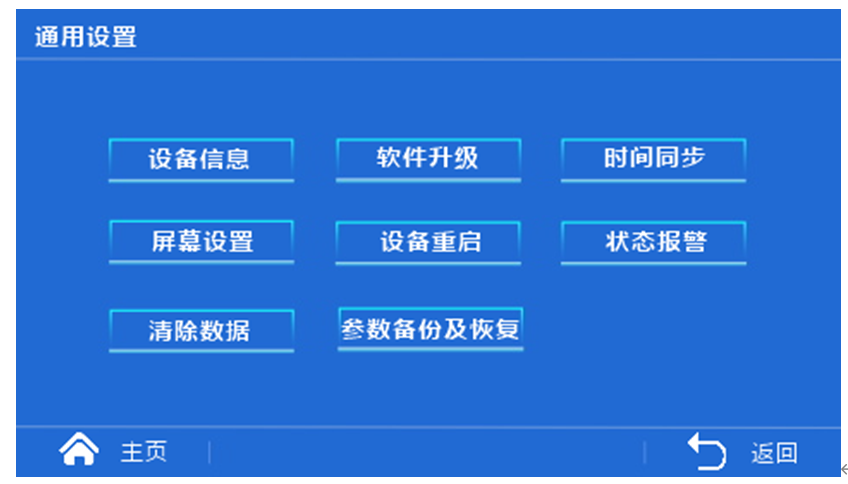

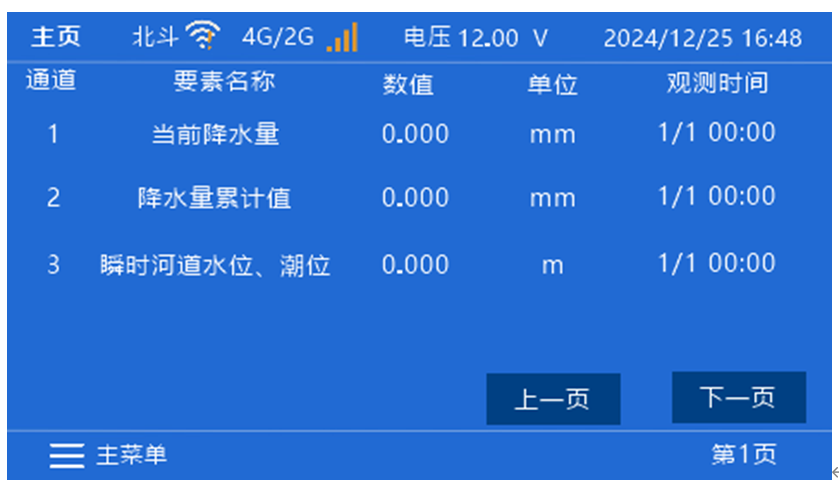

1)主界面

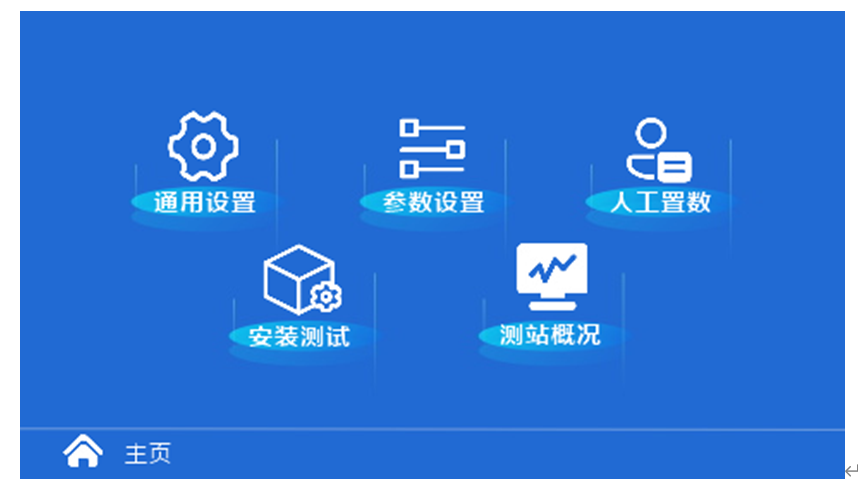

2）一級菜單

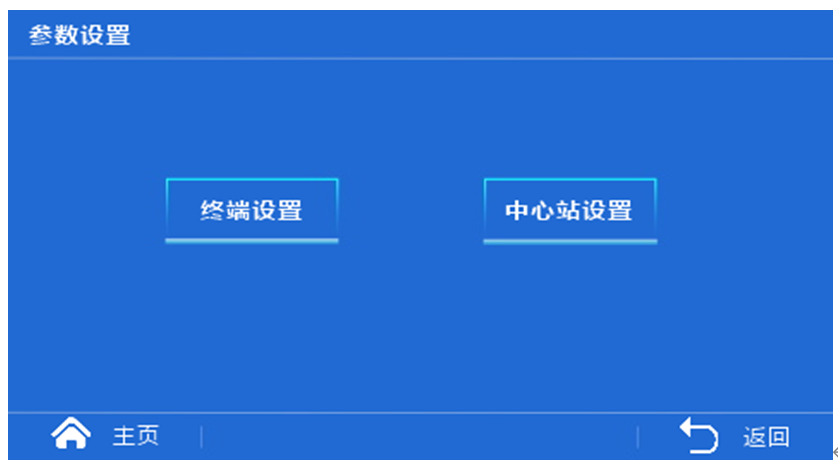

3）參數設置

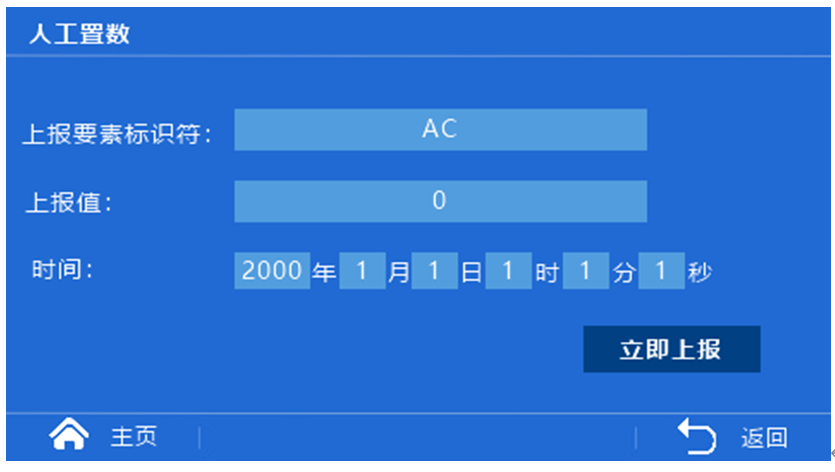

4）人工置數

5）安裝測試

6）測站概況
