一、產品描述

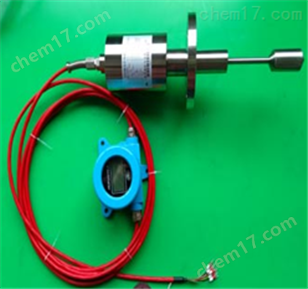

主要配置有測量傳感器、顯示器、遠程控制軟件、電路板等部份。

二、主要用途：

     管道上安裝一個在線粘度計，實現一定范圍的在線粘度測量。

三、在線粘度計技術指標：

1. 產品型號：HYND -50-0818

2. 測量范圍： 0-500cp

3. 溫度測量范圍：0-100°C

4. 耐壓范圍：1.6MPa

5. 精度：±1%

6. 穩定性：±0.5%

7. 環境溫度范圍： -40 °C ~ +85°C

8. 分辨率：0.5 CP

9. 材質316l

10.      介質操作粘度400cp

11.      操作溫度： 0-85℃

12.      法蘭連接：PN1.6Mpa，DN25mm

13.      輸出信號：雙輸出

a) 粘度4-20mADC

b) 溫度4-20mADC

c) MODBUS接口

14.      供電電源：線性電源24vdc

15.      插入深度： 120mm

16.      防護等級：IP68

17.      電氣接口：1/2NPT

18.      USB轉485連接器

19.      調試軟件一套

20.      標定：出廠標準樣品液5點折線標定

現場取樣多24點修正，

四、現場安裝圖：

1、儀器外形尺寸

2、安裝

a  彎管處安裝

b 直管段安裝，需要擴管到dn50mm

c現場顯示

五、信號傳輸

現場提供的顯示器，在現場可直接顯示粘度參數，溫度參數，另外輸出粘度的標準4-20mA信號，通過電纜傳輸?shù)娇刂剖?，接到用?hù)的控制系統（plc或dcs）傳輸距離1000m，若用戶沒有控制系統，需要在控制室顯示，在線粘度計本身配一套顯示軟件，裝到一般計算機上，采用usb-485連接器通訊，在控制室顯示溫度、粘度。傳輸距離1000m.

軟件圖標：

（見右圖）

遠程控制軟件界面


六、 產品售后服務

①、*上現場安裝調試指導及用戶使用維護培訓（免費），時間為1-2天；

②、質保期為12個月，質保期內非人為損壞免費維修，人為損壞維修收取成本費。


七、交貨周期

簽訂合同（收到預付款）后30個工作日內完成交付。
