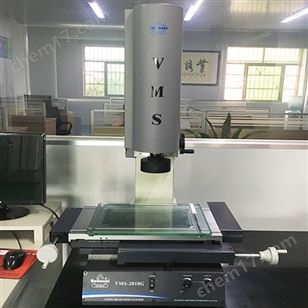

萬濠影像測量儀|VMS-2010G二次元測量儀/光學影像儀/2.5次元測量儀/數字式視頻影像測量儀/Rational影像量儀結合本萬濠的QMS3D-M自動測量軟件可實現*率的批量測量。測量行程200*100（mm）,木箱包裝運輸，質優價廉，保修*年整，關于VMS-2010G萬濠手動影像測量儀的價格、型號、測量范圍、技術資料、使用操作方法及維修請聯系蘇州澤升*密儀器
萬濠影像測量儀|VMS-2010G二次元測量儀/光學影像儀/2.5次元測量儀/數字式視頻影像測量儀/Rational影像量儀技術參數：
*、VMS-2010G萬濠影像測量儀二次元測量儀參數
影像系統 | 攝象機 | 彩色1/3〞CCD攝象機 |
視頻總倍率 | 33X-195X | |
變倍物鏡倍率 | 0.7-4.5X | |
物方視場 | 8.1-1.3mm（物方視場為對角線的長度） | |
工作臺 | 金屬臺面尺寸 | 404×228 |
玻璃臺面尺 | 260×160 | |
運動行程 | 200×100 | |
Z軸升降行程 | 150mm；工作距離：95mm | |
X、Y、Z數顯解析度 | 0.5μm；X、Y坐標示值誤差：≤(3+L/75)μm(L為被測長度單位:mm) | |
照明系統 | 表面光源與透射光源均用LED，亮度可調 | |
外形尺寸 | 540x560x850 | |
儀器重量 | 110kg | |
二、儀器標準配備及選購件
儀器配件 | 1X鏡筒(標準配備) | 0.5鏡筒(選購) | 工作距離 | ||
雙焦鏡 | 0.7X-4.5X | 0.7X-4.5X | |||
附加鏡 | 視頻倍率 | 物方視場 | 視頻倍率 | 物方視場 | |
0.5X(選購) | 16.5X -97.5X | 16.2-2.6 | 8.3X-48.5X | 32.4-5.2 | 189 |
標準配備 | 33X-195X | 8.1-1.3 | 16.5X-97.5X | 16.2-2.6 | 108 |
2X(選購) | 66X-390X | 4-0.7 | 33X-195X | 8.1-1.3 | 38 |
三、注意事項
1 | 建議放置臺：載重需≥350kg,尺寸（長X寬X*）1000*600*500(mm) |
VMS-2010G萬濠影像測量儀二次元測量儀像素校正
像素校正: 何謂像素校正呢？就好似砌房子要打好地基，彈鋼琴要調好音色，像素校正就 是在當前情況下，得到影像上的距離與實際距離之間的某種關系，*旦關系有絲 毫偏差，就有”失之毫厘，謬之千里“的危險。 在進行影像測量前*定要進行像素校正，另外，攝像頭的倍率變化或鏡頭的 焦距變化后，都要進行像素校正。像素校正的目的就是為了讓測量結果更加*。 校正時，必須符合以下條件：
1. 攝像頭倍率不變；
2. 光源不變；
3. 須使用帶圓的工具校正；
4. 校正的順序必須是：沿影像區的四個角落，瞬時針或逆時針校正。 校正步驟（校正順序以右下－右上－左上－左下為例）： 1.將校正片放于工作臺上，對焦清晰后，移動 X,Y 軸找到校正片某*圓，先 將此圓移至畫面的右下方，選擇＂像素校正＂(狀態提示欄將顯示：開始像素 校正，第1次尋邊)后按住左鍵不放，將拉出*個圓環，然后松開左鍵，移動 圓環改變其大小，使圓環把圓包住，然后采集數據。
