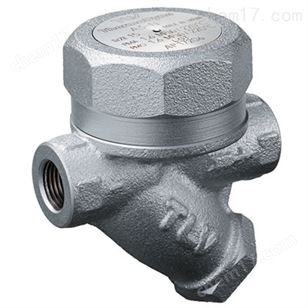

日本tlv盤式疏水閥（ThermoDyne）A3N/AF3N

終ji盤式疏水閥非常適合所有應用

圓盤式疏水閥可用于多種用途，用途廣泛。它被廣泛使用，因?yàn)樗子诠芾韼齑?，易于選擇，緊湊且易于使用。
使用TLV時，通過安裝自動排污裝置，可以解決盤式疏水閥的結構缺陷，啟動時空氣操作的麻煩以及需要手動操作旁通閥的麻煩。
另外，采用不易受到干擾影響的雙蓋結構，并且與排水的存在或不存在相關聯的可靠操作允許節能和快速排水。從低壓到高壓，我們都有完整的產品陣容。

特征

從低壓到超高壓（26MPa）

TLV針對工業使用的整個壓力范圍開發了世界上唯yi的盤式疏水閥系列。

節能減排

為了防止由于暴露在寒冷的空氣或雨中的磁盤疏水閥故障而造成的廢蒸汽損失，TLV磁盤疏水閥具有空氣保溫類型或具有jia保溫性能的蒸汽加熱冷凝水冷卻類型。兩者都采用。此外，經過高度加工的閥門和閥座可提高密封性能并防止浪費的蒸汽排放。

生產率提高（雙金屬自動吹氣機構）

除非在設備啟動時排放大量的低溫排放物或空氣，否則生產率不會提高。除P21S ver.C / P46S / HR150A / HR260A以外的所有產品均具有內置的雙金屬自動吹氣機構。當溫度低時，閥的開口*打開，以快速排出低溫排液和空氣。

易于維護

除P46S以外的所有產品均具有閥和閥座的一體化結構，因此在因磨損而需要更換時，維護既簡單又經濟。使用FP46UC，您可以在配管時更換整個疏水閥部分。

用途

不需要溫度控制的典型應用

• 蒸汽主管
• 高溫痕跡
• 保溫（外套）
• 保溫箱加熱等

蒸汽加熱冷凝水冷卻類型的雙蓋結構，不易受到外界空氣的影響

普通的盤式疏水閥使用單蓋或雙蓋空氣絕緣類型。使用單個蓋子，外部空氣冷卻類型很容易受到外部空氣的影響，并且在沒有排水的情況下運行，從而導致蒸汽損失，例如空轉和吹氣。A3N具有蒸汽加熱冷凝水冷卻式的雙蓋結構，不易受到外界空氣的影響，僅在排水管停留時才執行可靠的間歇運行，因此與具有相同雙蓋的空氣保持式相比，其運行更加穩定。

隔熱結構對擾動影響的差異

蒸汽加熱冷凝水冷卻方式（A3N）

蒸汽加熱冷凝水冷卻方式利用由雙蓋形成的空間作為外套，并通過蒸汽進行保溫并通過排水進行冷卻。
這樣可以防止由于風雨等外部因素而不必要地打開閥門，并通過排水冷卻來優化閥門的開啟時間。?

無隔熱（通用盤式疏水閥）

如果變壓器室被風和雨水冷卻，則無法維持閥門關閉力，即使不打開閥門，閥門也會打開。
沒有排水時打開閥門會導致大量蒸汽損失。?

減少蒸汽損失并提高耐用性（與天氣引起的蒸汽損失相比）

由于外界空氣如雨和風的影響而使疏水閥產生的蒸汽損失可以大大減少，并且由于沒有不必要的操作，所以耐久性大大提高。

在下面的實驗數據中，一般的盤式疏水閥顯示出，陰雨天氣中的蒸汽損失比晴天時有所增加，但是在A3N中，沒有看到由于天氣而導致的蒸汽損失的差異，并且?guī)缀跸送饨缈諝獾挠绊?。它表示您將不?huì)收到它。?

盤式閥和閥座經過高精度拋光

普通盤形閥的表面粗糙或有縫隙，以防止損壞空氣。結果，密封性能惡化并且蒸汽損失增加。A3N具有內置的自動吹氣裝置，因此無需擔心空氣粘合，因此對碟形閥和閥座進行了高精度拋光，特殊拋光和特殊熱處理，以實現高密封性能和長壽命。?

壽命長（蒸汽損失隨時間進行比較）

TLV的專有技術集中在主要部件上，高密封性將蒸汽損失保持在非常低的水平，并且隨時間的劣化極低，從而實現了長壽命。

下面的實驗數據表明，A3N具有非常低的老化和低蒸汽損失。普通盤式疏水閥在安裝時為1.6 kg / h，并在3年??后增加到3 kg / h，但是對于新的A3N，它低至0.4 kg / h，甚至3年后也變?yōu)?.3 kg / h。留下來?

內置雙金屬片的自動吹氣裝置可自動去除初始空氣

通過雙金屬自動吹氣縮短啟動時間（啟動時間比較）

內置雙金屬自動吹氣機構。初次啟動時，雙金屬被強制打開，并且快速自動地清除了初的空氣和低溫排放物，從而大大縮短了啟動時間。此外，消除了空氣阻塞，從而無需為每批手動操作旁通閥。

可以縮短啟動時間，并可以大大提高工廠利用率。另外，在啟動時不需要爆燃，因此沒有蒸汽損失，節省了燃料和人力。

下面的實驗數據表明，A3N不會造成空氣損壞，將初始上升時間縮短了15分鐘，并實現了約60％的顯著加速。?

雙金屬自動吹氣原理

在室溫下，C形雙金屬環的直徑較小，并沿錐形坡度上升。雙金屬環提起碟形閥并迫使疏水閥打開。在此期間，流入疏水閥的大量低溫空氣與低溫排放口一起被排出。

當流入的排水管的溫度升高時，C型雙金屬環的直徑會擴大，沿著錐形斜面滑行并釋放強制閥打開狀態，而與疏水閥的操作無關。成為。?

通過雙金屬防止空氣障礙（空氣約束）

用自動吹氣裝置消除空氣不僅對于上升時間有效，而且對于防止空氣損壞也是有效的。

與雙金屬?

由于缺乏雙金屬而導致的空氣故障?

用單元更換磨損的零件

閥瓣捕集器的惡化主要集中在閥體和閥座上，許多其他部件的損壞程度不那么大。TLV具有僅更換必要零件即可以低成本快速恢復的結構。

只需拆下外蓋并拆下內蓋，即可輕松地將內部零件與閥座一起拆下。不需要任何工具，并且在管道保持原位的情況下可以快速完成維修工作。

日本tlv盤式疏水閥（ThermoDyne）A3N/AF3N

模型	外觀照片	連接	主體材質	大 工作壓力 PMO [MPaG]	低 工作壓力 [MPaG]	gao 工作溫度 TMO [℃]	大 排出流量 [kg / h]	產品 規格	*　 使用說明書
A3N		擰緊	球墨鑄鐵 （FCD450 ） 或 可鍛鑄鐵 （FCMB27-05）（* 1）	1.6	0.03	220	1700	產品規格	說明書
			灰鑄鐵 （FC250）
AF3N		法蘭盤	灰鑄鐵 （FC250）
