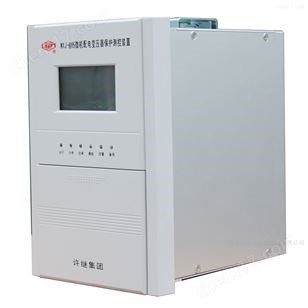

許繼集團WXJ-802S備用電源自投保護裝置

備用電源自動投切是變電站一個重要的功能，可以有效地減少因電源故障造成的損失。WXJ-802S
備自投裝置分為橋型（N 型）備自投和進線（L 型）備自投兩種，裝置適用于變電站多種接線方式，能
自動識別系統運行方式，自動實現運行的投入和退出。

備自投通常采用失壓加欠流作為判據，電壓判據來自于電壓互感器（進線電壓來自進線 PT 或帶電
顯示器輸出節點）。如果僅采用電壓作為判據，電流可以不接入裝置。

許繼集團WXJ-802S備用電源自投保護裝置
1、N 型備用電源自動投切裝置
1.1 主要運行方式
1) 橋備自投運行方式（進線 1 和進線 2 各帶一段母線，分段開關斷開）。
2) 進線 1 備自投（進線 2 帶兩段母線上的負荷，進線 1 作為備用電源）。
3) 進線 2 備自投（進線 1 帶兩段母線上的負荷，進線 2 作為備用電源）。
4) 逆向進線備自投。
1.2 工作原理
A、 橋備自投
a) 正常工作時母聯斷開，兩條進線各帶一段母線運行。
b) 若進線 1 和Ⅰ母(或進線 2 和Ⅱ母)失壓，另一段母線電壓正常，并且失電母線*。
c) 在沒有外部閉鎖的情況下備自投動作：1DL（或 2DL）被切除，經延時 FDL 合上，系統進入進
線備自投運行狀態。
B、 進線 1 備自投
正常工作時母聯的斷路器 FDL 合，進線 2 的斷路器 2DL 合，進線 1 的斷路器 1DL 斷開，如果進線
2 和母線失壓，則斷開進線 2 的斷路器 2DL，經延時合上進線 1 的斷路器 1DL。
C、 進線 2 備自投
正常工作時母聯的斷路器 FDL 合，進線 1 的斷路器 1DL 合，進線 2 的斷路器 2DL 斷開，如果進線
1 和母線失壓，則斷開進線 1 的斷路器 1DL，經延時合上進線 2 的斷路器 2DL。
D、 逆向備自投
逆向備自投首先有主備電源之分，并且逆向備自投控制字投入時才會動作。
進線 1（2）為主電源，正常工作時為進線 2（1）備自投方式，當進線 1（2）和母線失電后，分 1DL（2DL）合 2DL（1DL）。如果進線 1（2）恢復供電，經過延時后，分 2DL（1DL）合 1DL（2DL）完成逆向動作。
橋運行方式，正常工作時母聯斷開，兩條進線各帶一段母線運行，當進線 1（2）和母線 1(2)失電后，分 1DL（2DL）合 FDL。如果進線 1（2）恢復供電，經過延時后，分 FDL 合 1DL（2DL）完成逆向動作。

說明：
① 備自投運行參數
檢有壓定值：如果 PT 上的電壓大于“檢有壓定值”，進線或母線就判斷有電壓。
檢無壓定值：如果 PT 上的電壓小于“檢無壓定值”，進線或母線就判斷失壓。
如果電壓在“檢有壓定值”和“檢無壓定值”二者之間 20 秒，說明進線或母線狀態不確定，此時保
護裝置會報出進線或母線進入不確定狀態事件。
檢無壓延時：確定 PT 無壓的時間，它與“檢無壓定值”共同確認進線或母線是否失壓。
檢無流定值：判斷進線開關和分段處是否有電流，根據電流情況來確定進線 PT（或帶電顯示器）和
母線 PT 是否有故障，如果有電流而無電壓，保護裝置判有故障，經延時報 PT 故障事件；檢無流定值與
“線路檢無流”控制字配合，對備自投進行閉鎖。
進線Ⅰ/Ⅱ備自投延時：進線Ⅰ/Ⅱ作為備用電源時，從進線Ⅱ/Ⅰ失電到切除進線Ⅱ/Ⅰ的時間。
橋備自投 1/2 延時：橋式運行時，從進線Ⅱ/Ⅰ失電到切除進線Ⅱ/Ⅰ的時間。
“進線Ⅰ/Ⅱ備自投延時”和“橋備自投 1/2 延時”定值可根據進線Ⅱ/Ⅰ的運行情況（如重合閘延時）
來整定。
逆向備自投延時：逆向備自投延時是指從主電源重新帶電到切除備用電源的時間。
