測試內容 單點拉曼 單點熒光 拉曼mapping 熒光mapping 光電流mapping 熒光壽命mapping

光電流成像

熒光成像和熒光壽命成像

熒光壽命成像測試服務參數

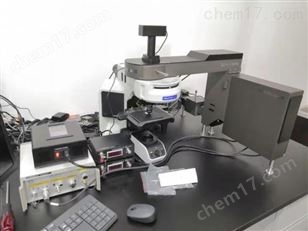

型號 XperRam Ultimate

激光器 532 nm 785nm 405nm皮秒激光器

標準物鏡
-x40 , NA=0.75
-60% transmission from 360 to 1000 nm

熒光壽命成像測試服務光譜儀
-     Input f/5

-     焦長200 mm

-     1800 lpmm VPHG grating (for 532 nm excitation)

-     Micrometer for center wavelength adjustment

-     FWHM resolution min 2.5 cm-1

熒光壽命模塊

-     檢測通道: 2

-     時間分辨率 : 25 ps

-     觸發: 0 ~ -1200 mV

-     計數速率: 40 MHz

-     標記: TTL x 4

-     量子效率: 24, 49, 37 % @ 400, 550, 650 nm

-     直徑: 50um

-     暗噪聲: < 250, 100, 50, 25

-     輸出: NIL, 50 ps, width: 20 ns

-     Afterpulsing: < 3%

-     死時間:  77 ns (typ)

405 nm空間光路脈沖激發光（穩態熒光）

-     波長: 405 nm   脈沖FWHM 56ps

-     Internal rep rate: 31.25 kHz ~ 80 Mhz, CW

-     Sync in: -1~1V (adj), width > 5 ns, 10 Hz ~ 80 MHz

-     Sync out: -0.8V peak, width: 6 nm, delay: 12 nm, jitter < 20 ps

光電流成像模塊

-     電流源表Keithley 2400

-     配套探針臺
