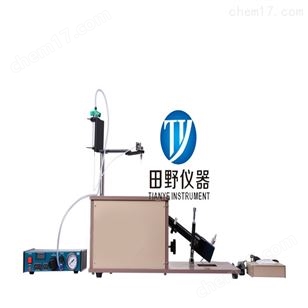

深圳全自動玻璃三合一應力值測試設備

作為平板顯示領域用途廣泛的關鍵原材料之一，高鋁蓋板玻璃具有高強度、耐劃傷、抗沖擊等特點，現在廣泛運用到電子信息產品中，也是汽車、高鐵、航空等產業領域的關鍵性基礎材料。

但由于高鋁硅玻璃基板處于產業鏈的**，技術壁壘高、投資規模大、研發周期長，國內企業起步較晚，市場一直被美日企業*壟斷。

不過近年來，隨著《“十三五”國家戰性新興產業發展規劃》的發布，以及國家對于新型功能材料的特種玻璃的大力支持，以彩虹、東旭光電、南玻、洛玻為主的幾家國產電子玻璃企業迅速成長，通過不斷學習康寧等*高鋁玻璃分子結構設計經驗，對高鋁玻璃特性進行持續技術改進和工藝創新，國產高鋁蓋板玻璃正逐漸被國內甚至是*手機廠商所認可，并廣泛的應用到智能手機當中。

田野儀器—非標鋰鋁硅應力儀_定制二強高鋁玻璃應力儀—掌握核心技術，田野儀器聯合武漢理工大學 北京工業大學研發鋰鋁硅玻璃應力檢測儀器取得重大突破 該軟件兼容測試鈉離子（Na+）鉀離子（K+）CS DOL  CS30  DOL_0

鋰鋁硅玻璃在骨干網絡上與高鋁硅相似，但在組成上同時引入Na、Li兩種堿金屬離子，可分步或同時進行K—Na、Na—Li二元離子交換，形成復合壓應力層。

由于Li+半徑更小，更容易在網絡結構中遷移和交換，目前鋰鋁硅玻璃化學離子交換的強化方法一般分兩步進行：（1） 步在以KNO3為質量分?jǐn)?shù)60%以上的混合熔鹽中進行離子交換，以Na—Li交換為主，獲得具有極深的 大壓應力層，DOL＞120um；（2）第二步，在以KNO3質量分?jǐn)?shù)為90%以上的混合鹽浴中進行離子交換，以K—Na交換為主，獲得較高的表面壓應力。兩步完成后，玻璃表面就形成了較厚的復合壓應力層。鋰鋁硅玻璃交換過程如下圖所示：

對于這類通過二元離子交換來實現強化的玻璃產品而言，傳統的應力檢測方法（光學干涉法）只能探測有限的DOL深度，不適用鋰鋁硅雙強高DOL強化玻璃的應力檢測；針對這種DOL≥100μm的強化玻璃產品，田野公司采用FSM-6000LEUV Premium+數據庫的形式來測量，針對不同的工藝及厚度，制作相對應的應力分布數據庫，后續產線的應力測試數據直接通過選擇工藝類別，直接從數據庫調出計算值。

1. 鉀離子應力值（CS）測量范圍：0-1000Mpa    /測量精度：±20Mpa

2. 鉀離子應力層深度(DOL)測量范圍：5-50μm     /測量精度：±2μm

3. 鈉離子應力值（CS30）測量范圍：0-1000Mpa   /測量精度：±20Mpa

4. 鈉離子應力層深度(DOL_0)測量范圍：5-600μm  /測量精度：±5μm

5. 光源：**LED，波長365±2nm

6. 測量對象：化學強化玻璃、物理強化玻璃 鋰鋁硅二強玻璃

7. 測量形狀：平板玻璃10mm×10mm或以上

8. 棱鏡：S-LAL-10 ND=1.756

9. PC：**（Windows 10、測量軟件已安裝）

10. 電源：AC220V±5V 5A

11. 尺寸：300×600×200mm

12. 重量：約16kg

1. 應力測試儀主機1臺

2. 電腦1臺（包含主機、顯示器、鼠標、鍵盤）

3. 測試軟件2 套（含加密鎖 2個）

4. 校準片1塊

5. 三棱鏡1 個

6. 顯影液 2支

1. 請操作機器時要輕拿輕放被測樣品，以免對棱鏡部分造成損傷。

2. 當檢測圖像顯示不清晰時，請自行用棉簽棒沾工業酒精輕輕擦拭棱鏡表面和斜面。

3. 杜絕連通互聯網和局域網以及含有bing du的USB接口的軟盤或硬盤。

4. 請?jiān)谑覂?nèi)使用該機器，避免強光照射，室內空氣不可太潮濕，且酸堿度要適中。

5. 請遠離其他化學品。

6. 請務必保存好配套的密碼狗，如有丟失責任自負。

7. 請正確操作本機器配套的電腦配置，切勿隨意強制關機，以免造成電腦毀壞。
