HYJCG-1便攜式三軌圖像測量?jī)x 接觸軌測量道尺 城市軌道第三軌參數檢測儀

　　目前，地鐵接觸軌（第三軌）安裝調試施工多數以接觸軌檢測尺定點測量為主，難以兼顧到沿線接觸軌任意一點的安裝精確度。特別在軌道線路的曲線段，接觸軌在環境溫度變化狀態下，更不易控制接觸軌受流面在任意部位始終保持與機車受電靴有最大接觸面積。因此，利用測量尺進行測量調試接觸軌受流面會受到限制。

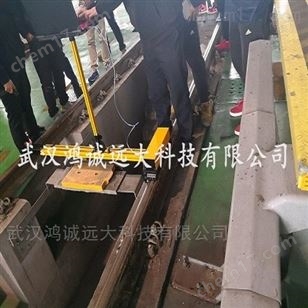

　　通過HYJCG-1便攜式三軌圖像測量?jī)x自動精確檢測，非接觸動態測量接觸軌與走行軌的垂直高度和水平距離，保證接觸軌設備的安裝精度，減少安裝過程中人員勞動強度，提高勞動效率；同時也為接觸軌的日常維護提供真實準確的數據參考，保證集電靴與接觸軌受流穩定可靠，對地鐵列車安全穩定可靠運行具有重要的意義。

特點

1.一體式集成探頭，模塊化設計，儀器小巧，方便拆卸、安裝及維修。

2.儀器的核心采用以“高速細化+非激光測量+脈沖觸發數據采集”為特征的二級觸發采樣系統，可靠性高，數據穩定，精度高，使用壽命長。

3.測量接觸軌整個截面數據并通過軟件提取最凸出點（高度和水平方向）的數據，實時顯示限界測量數據并自動對比標準限界，超過標準限定值或允許誤差值則報警，并記錄。

4.軟件功能強大，可編輯顯示線路基本信息及標準垂直高度和水平距離數據，實現現場數據波形圖和圖像顯示，操作簡便，可輸出EXCEL檢測報告，也可根據打印模板自定義格式輸出。

5.高度智能化，維護方便，客戶可自行對儀器定期進行校準標定，無需返廠校驗。

6.儀器兼容性強，可選配軌面磨耗檢測、絕緣防護罩導高拉出值檢測、接觸軌接頭平整度檢測、軌距測量、軌道幾何參數檢測及軌道侵限智能檢測（地鐵限界檢測裝置）。

7.結構特點：走行輪為尼龍輪，強度高，耐腐蝕，絕緣性好；檢測小車采用航空鋁材，強度高，重量輕，結構輕巧，攜帶方便；探頭與檢測小車一體式設計，無需探頭支架，到場后直接測量。

技術參數

測量方式：非接觸式測量

接觸軌安裝方式：下接觸式（上接觸式可選）

接觸軌軌頂面至走行軌頂面垂直高度（導高）范圍：140-400mm（可定制）

測量精度：±1mm

接觸軌中軸線至走行軌中心水平距離（拉出值）范圍：1400-1750mm（可定制）

測量精度：±1mm

絕緣罩導高、拉出值精度：±1mm（選配）

接觸軌接頭平整度：大于1mm報警（選配）

水平(超高)精度：±0.5mm

里程范圍：0-9999km（帶增減功能） 精度：≤±1‰

測量速度：0-8Km/h

測量方式：全自動連續掃描式動態測量；手推式檢測小車，實時自動或定點測量，實時同步動態測量接觸軌及軌道超高，實時顯示波形圖、圖像和二維坐標圖，超限情況及報警；含IRS微調系統，雙置3XLimW及自調節；“高速細化+非激光測量+脈沖觸發數據采集”二級觸發系統

操作軟件：hydcrack4.3B-JCG軟件系統（內置標準限界數據并可編輯、修改、錄入，測量數據自動和標準數據進行比較，實時顯示測量數據、波形圖、圖像，生成EXCEL報表，數據模板可根據所需進行修改并打?。?/span>

電源電壓：DC8.4V/DC24V

校準方式：客戶定期自行校驗，無需返廠

工作時間：≥6小時

防護等級：IP54

工作溫度：-20℃～60℃

產品尺寸：≈1620x450x200mm

總重量：≤13kg
