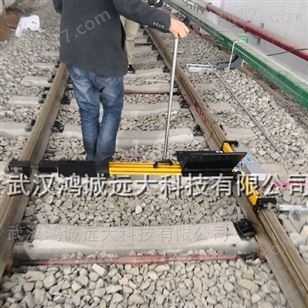

HYJCG-1非接觸式接觸軌限界檢查儀 便攜式接觸軌多功能檢測裝置

HYJCG-1接觸軌限界檢查儀主要適用于城市軌道交通回流軌的檢修人員日常巡檢的檢修工器具。該裝置具有攜帶方便、操作簡單、連續不間斷實時測量等特點，降低檢測人員勞動強度，提升了測量精度和工作效率，解決了現有傳統測量、目測不方便、效率低、勞動強度大、診斷評價粗等問題。該裝置的使用有利于回流軌的及時檢修、維護，達到減少回流軌故障的目的，確?；亓鬈壪到y(tǒng)安全服役，保證設備安全運行。

技術要求

（1）非接觸式接觸軌限界檢查儀具備對回流軌導高、拉出值、回流軌端部彎頭坡度測量功能。

（2）具備絕緣支架、端部彎頭等位置識別功能，能自動對回流軌進行參數測量、記錄數據。

技術參數

回流軌中心距離線路中心水平距離測量范圍：1300-1600mm（可根據用戶要求進行調整）

分辨率：±0.5mm

測量精度：±2mm

回流軌受流面與軌平面的垂直距離測量范圍：100-300mm（可根據用戶要求進行調整）

分辨率：±0.5mm

測量精度：±2mm

端部彎頭坡度測量范圍：1:30~1:70

測量精度：<1%

水平(超高)精度：±0.5mm

里程范圍：0-9999km（帶增減功能） 精度：≤±1‰

穩定性：優于1‰（帶增減功能），≤2%RMS/≤0.05mrad

絕緣罩導高、拉出值精度：±1mm（選配）

接觸軌接頭平整度：大于1mm報警（選配）

磨耗精度：±3mm（選配）

工作時間：≥6小時

防護等級：IP54

工作溫度：-20℃～60℃

產品尺寸：1620x450x200mm

總重量：≤13kg
