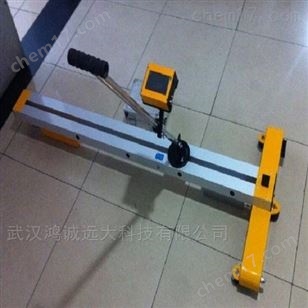

HYJCG-5行走式接觸軌檢測儀 智能回流軌參數檢測儀 第三軌參數檢測儀

HYJCG-5推行式智能回流軌參數檢測儀采用非接觸式激光測量接觸軌鋼帶距鋼軌軌面的垂直距離（導高）、接觸軌鋼帶中心距軌道中心距離（拉出值）。保證接觸軌設備的安裝精度，減少人員勞動強度，提高勞動效率；同時也為接觸軌的日常維護提供真實準確的數據參考，保證集電靴與接觸軌受流穩定可靠，對地鐵列車安全穩定可靠運行具有重要的意義。

功能

智能回流軌參數檢測儀應用于接觸軌巡視及檢修作業。通過本檢測儀對接觸軌導高、拉出值參數進行測量，達到增加作業效率、提高測量精度，節約人力等目的。

采用非接觸式動態（推行）測量方式，在接觸軌不帶電狀態下對接觸軌高度和偏移進行非接觸式檢測，可存儲數據并自動生成動態數據庫和波形圖。設備需具有圖像采集功能，配置高清工業相機。

采用一體式設計，即能保證現場快速使用又很大程度上提高設備的便攜性。

提供強大的數據處理后臺軟件，能反映出該設備的主要功能特點，以簡單美觀、人性化的操作界面呈現出所測得的曲線以及參數。具有數據報表、曲線圖形等人性化輸出功能。能直觀反映接觸軌參數狀態，根據需求定制的excel報表。

技術參數

導高測量范圍：195-210mm

測量精度：±4.0mm（動態）±3.0mm（靜態）

分辨率：0.1mm

拉出值測量范圍：775-790mm

測量精度：±4.0mm（動態）±3.0mm（靜態）

分辨率：0.1mm

高清工業相機：分辨率不低于1080P

存儲：不低于10小時的圖像

供電：可拆卸鋰電池供電，≥24V×10AH

絕緣：設備主體采用鋁合金，兩端尼龍輪耐壓絕緣。和鋼軌接觸的兩端絕緣電阻不應小于1MΩ，嚴格杜絕使用過程中出現紅光帶現象，也不能觸發計軸器計數。

顯示屏：分辨率不低于1024×600   尺寸7-14寸

整機重量：≤15kg

工作溫度：-10℃～50℃

工作濕度：<90%

工作時間段：全天候

推運行速度：0～5km/h

持續測量時間：≥6小時

控制：11檔位可實時在線調節
