ST 4-HESILED 60 (5X20)-菲尼克斯保險絲接線端子

2025-08-11

產 地：: 南京
所在地區：: 福建福州市

在線交流發送詢價 進入展臺

有效期還剩 365 天舉報該信息

產品詳細

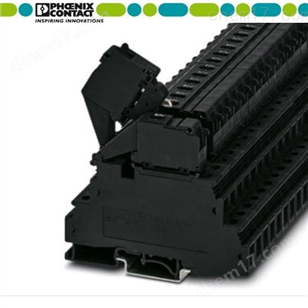

菲尼克斯保險絲接線端子 ST 4-HESILED 60 (5X20)

采用快速連接的懸臂式保險絲端子，用于5 x 20 mm G型插入式保險絲，帶適于60 V DC的LED

ST 4-HEDI

ST 4-HESI (5 x 20)

ST 4-HESILED 24

ST 4-HESILED 60

ST 4-HESILA 250

ST 4-FSI/C

ST 4-FSI/C-LED 12

ST 4-FSI/C-LED 24

ZFK 6-DREHSI (5 x 20)

ZFK 6-DREHSI (6.3 x 32)

ST 4-HESI (6.3 x 32)

關鍵商業數據

包裝單位	50 STK
Sales key	BE1211 -
最小訂貨量	50 STK
GTIN	4017918089788
單件重量（不含包裝）	6.446 g

菲尼克斯保險絲接線端子 ST 4-HESILED 60 (5X20)

產品類型	保險絲端子
連接量	2
行數	1
電位	1
絕緣特性
過電壓類別	III
污染等級	3

電氣特性

保險絲類型	玻璃 / 陶瓷 / ...
額定浪涌電壓	4 kV
額定條件下的最大功耗	1.02 W
保險絲	G / 5 x 20
LED電壓范圍	30 V AC/DC ... 60 V AC/DC
LED電流范圍	0.4 mA ... 0.86 mA
最大功率損耗	最大 1.6 W (單排保險絲端子，在發生過載時提供保護)
	最大 1.6 W (多個保險絲端子相互連接，在發生過載時提供保護)
	最大 4 W (單排保險絲端子，在短路時提供保護)
	最大 2.5 W (多個保險絲端子相互連接，在短路時提供保護)

輸入數據

LED電壓范圍

30 V AC/DC ... 60 V AC/DC

連接數據

每層的連接數量	2
額定橫截面	4 mm2
第一層
剝線長度	8 mm ... 10 mm
塞規	A4
連接符合標準	IEC 60947-7-3
硬導線橫截面	0.08 mm2 ... 6 mm2
橫截面 AWG	28 ... 10
柔性導線橫截面	0.08 mm2 ... 4 mm2
導線橫截面，柔性[AWG]	28 ... 12
柔性導線橫截面（套管，帶/不帶塑料絕緣管）	0.14 mm2 ... 4 mm2
柔性導線橫截面（帶塑料絕緣管的套管）	0.14 mm2 ... 4 mm2
2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管	0.5 mm2 ... 1 mm2
標稱電流	6.3 A
最大負載電流	6.3 A (電流取決于所用的保險絲)
額定電壓	60 V
額定橫截面	1 mm2

尺寸

寬度	6.2 mm
NS 35/15高度	70 mm
NS 35/7,5高度	62.5 mm
長度	61.5 mm

材料規格

顏色	黑色
阻燃等級，符合UL 94	V0
絕緣材料組	I
絕緣材料	PA
低溫下的靜態絕緣材料應用	-60 °C
絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21））	130 °C
絕緣材料相對溫度指數（電氣，UL 746 B）	130 °C
鐵路車輛的防火保護 (DIN EN 45545-2) R22	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R23	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R24	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R26	HL 1 - HL 3
量熱釋熱NFPA 130 (ASTM E 1354)	28 MJ/kg
表面可燃性NFPA 130 (ASTM E 162)	通過
煙霧比光密度NFPA 130 (ASTM E 662)	通過
煙氣毒性NFPA 130 (SMP 800C)	通過

電氣測試

電涌電壓測試
結果	通過測試
溫升測試
溫度上升要求測試	溫度上升 ≤ 45 K
結果	通過測試
結果	通過測試
工頻耐受電壓
測試電壓設定值	1.89 kV
結果	通過測試

機械特性

機械參數
開口式側板	否

機械測試

機械強度
結果	通過測試
載體上的附件
結果	通過測試
導線損壞和松動測試
旋轉速度	10 (+/- 2) rpm
rpm	135
導線橫截面／重量	4 mm2 / 0.9 kg
結果	通過測試

環境和真實條件

老化
溫度循環	192
	192
	192
結果	通過測試
結果	通過測試
針焰測試
暴露時間	30 s
結果	通過測試
振蕩/寬頻帶噪音
頻譜	2類，B級使用壽命測試，在轉向架上進行
頻率	5 - 250 Hz
ASD等級	6.12 (m/s2)2/Hz
加速度	3.12g
每軸的測試周期	5 h
測試方向	X-, Y- 與 Z-軸
結果	通過測試
沖擊
脈沖波形	半弦
加速度	30g
電擊時間	18毫秒
每個方向的電擊次數	3
測試方向	X-, Y- 與 Z-軸（正向與負向）
結果	通過測試
環境條件
環境溫度（運行）	-60 °C ... 105 °C (最高短期工作溫度，電氣特性相對溫度。)
環境溫度（存放/運輸）	-25 °C ... 60 °C (短期內（不超過24 小時），-60 °C到+70 °C)
環境溫度（組裝）	-5 °C ... 70 °C
環境溫度（執行）	-5 °C ... 70 °C
允許濕度（存放/運輸）	30 % ... 70 %

標準和規范

連接符合標準

IEC 60947-7-3

安裝

安裝類型	NS 35/7,5
	NS 35/15
