ST 4-TWIN-菲尼克斯直通式接線端子

2025-08-11

產 地：: 南京
所在地區：: 福建福州市

在線交流發送詢價 進入展臺

有效期還剩 365 天舉報該信息

產品詳細

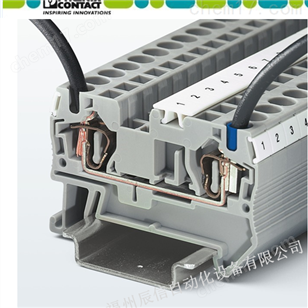

菲尼克斯直通式接線端子ST 4-TWIN

直通式接線端子，標稱工作電壓: 800 V，標稱工作電流: 32 A，接線方式: 回拉式彈簧連接，第一層，額定接線容量: 4 mm2，橫截面: 0.08 mm2 - 6 mm2，安裝方式: NS 35/7,5， NS 35/15，顏色: 灰色

ST 1,5

ST 2,5

ST 4

ST 6

ST 10

ST 16

ST 35

ST 1,5-TWIN

ST 2,5-TWIN

ST 4-TWIN

ST 6-TWIN

關鍵商業數據

包裝單位	50 STK
Sales key	BE1211 -
最小訂貨量	50 STK
GTIN	4017918089788
單件重量（不含包裝）	6.446 g

菲尼克斯直通式接線端子ST 4-TWIN

產品類型	多導線端子
應用領域	鐵路工業
	機械工程
	工廠工程
	過程工業
連接量	3
行數	1
電位	1
絕緣特性
過電壓類別	III
污染等級	3

電氣特性

連接數據

Ex數據

額定參數 (ATEX/IECEx)
ATEX證書	KEMA 00 ATEX 2129 U
IEC防爆證書	IECEx KEM 06.0050 U
標識	Ex eb IIC Gb
工作溫度范圍	-60 °C ... 110 °C
Ex認證附件	3030491 D-ST 4-TWIN
	3030789 ATP-ST-TWIN
	3036615 DS-ST 4
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
	插入式橋接件 / FBS 2-6 / 3030336
	插入式橋接件 / FBS 3-6 / 3030242
	插入式橋接件 / FBS 4-6 / 3030255
	插入式橋接件 / FBS 5-6 / 3030349
	插入式橋接件 / FBS 10-6 / 3030271
	插入式橋接件 / FBS 20-6 / 3030365
橋接數據	28 A / 4 mm2
防爆溫度上升	40 K (33 A / 4 mm2)
標稱工作電壓	500 V
用于使用橋接件進行橋接	550 V
- 不相鄰的接線端子之間橋接	352 V
—— 通過PE接線端子對不相鄰的接線端子進行橋接	352 V
- 切割至所需長度的橋接，帶蓋板	220 V
- 切割至所需長度的橋接，帶分隔板	275 V
額定絕緣電壓	500 V
Ex等級常規
額定電流	30 A
最大負載電流	34.5 A
接觸電阻	0.69 mΩ
Ex 連接數據 概述
額定橫截面	4 mm2
額定接線容量AWG	12
剛性接線容量	0.08 mm2 ... 6 mm2
接線容量AWG	28 ... 10
柔性接線容量	0.08 mm2 ... 4 mm2
接線容量AWG	28 ... 12

尺寸

寬度	6.2 mm
端板寬度	2.2 mm
NS 35/15高度	44 mm
NS 35/7,5高度	36.5 mm
高度	1.437 "
長度	71.5 mm

材料規格

電氣測試

電涌電壓測試
測試電壓設定值	9.8 kV
結果	通過測試
溫升測試
溫度上升要求測試	溫度上升 ≤ 45 K
結果	通過測試
短時耐受電流 4 mm2	0.48 kA
短時耐受電流 6 mm2	0.72 kA
結果	通過測試
工頻耐受電壓
測試電壓設定值	2 kV
結果	通過測試

機械特性

機械參數
開口式側板	是

機械測試

機械強度
結果	通過測試
載體上的附件
DIN導軌/固定支點	NS 35
測試力設定值	1 N
結果	通過測試
導線損壞和松動測試
旋轉速度	10 rpm
rpm	135
導線橫截面／重量	0.08 mm2 / 0.1 kg
	4 mm2 / 0.9 kg
	6 mm2 / 1.4 kg
結果	通過測試

環境和真實條件

老化
溫度循環	192
結果	通過測試
針焰測試
暴露時間	30 s
結果	通過測試
振蕩/寬頻帶噪音
規格	DIN EN 50155 (VDE 0115-200):2008-03
頻譜	2類，B級使用壽命測試，在轉向架上進行
頻率	f1 = 5 Hz 到 f2 = 250 Hz
ASD等級	6.12 (m/s2)2/Hz
加速度	3.12g
每軸的測試周期	5 h
測試方向	X-, Y- 與 Z-軸
結果	通過測試
沖擊
規格	DIN EN 50155 (VDE 0115-200):2008-03
脈沖波形	半弦
加速度	30g
電擊時間	18毫秒
每個方向的電擊次數	3
測試方向	X-, Y- 與 Z-軸（正向與負向）
結果	通過測試
環境條件
環境溫度（運行）	-60 °C ... 105 °C (最高短期工作溫度，電氣特性相對溫度。)
環境溫度（存放/運輸）	-25 °C ... 60 °C (短期內（不超過24 小時），-60 °C到+70 °C)
環境溫度（組裝）	-5 °C ... 70 °C
環境溫度（執行）	-5 °C ... 70 °C
允許濕度（存放/運輸）	30 % ... 70 %

標準和規范

連接符合標準	IEC 60947-7-1
	IEC/EN 60079-7

安裝

安裝類型	NS 35/7,5
	NS 35/15
