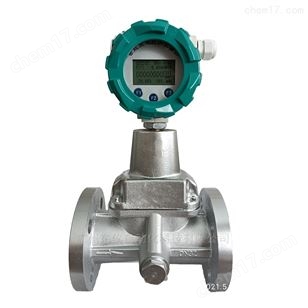

DXW-旋進旋渦氣體流量計
2025-06-30
 |
旋進旋渦氣體流量計采用微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點。廣泛應用于石油、化工、電力、冶金煤炭等行業各種氣體計量。歡迎廣大用戶咨詢廣州東儀自動化科技有限公司。
一、工作原理
旋進旋渦氣體流量計工作原理是：當流體進入流量傳感器時，入口處的導流葉片迫使軸向的流體旋轉并在收縮段內。由于流體的加速流動使旋轉流的中心產生旋渦流，這時，隨著管載面積的縮小，旋渦流集中在中心軸上。當旋渦流進入擴散段時，由于流速減慢，旋轉流體受到回流的作用，開始做二次旋轉，旋渦流出現轉折點，形成渦流進動現象。此時的旋渦頻率與介質的流速成正比，并為線性，由壓電傳感器檢測的微弱電信號經前置放大器放大、濾波、整形輸出給積算儀，并進行處理運算，顯示壓力、溫度、瞬時流量和總量。
二、技術參數
管道口徑 | 15、20、25、32、40、50、65、80、100、150、200 |
精確度 | ±1.5%、±1% |
執行標準 | 執行國家檢定規程JJG198-94《速度式流量計》 |
安裝要求 | 前直管段≥10DN，后直管段≥5DN |
儀表材質 | 鋁合金；不銹鋼（可選） |
介質溫度 | -20~+80C° |
環境條件 | 環境溫度：-30~+60C° 相對濕度： 5%~95% 大氣壓力：70kpa~106kpa |
工作電源 | 1.外電源：+24VDC±15%，適用于4mA~20mA輸出、脈沖輸出、RS485 2.內電源：1組3.6V鋰電池，可連續工作三年以上 |
輸出功能 | 脈沖輸出、電流4mA~20mA輸出、控制信號和RS485 |
防爆等級 | ExdIIBT4 ; ExiaIICT4 |
防護等級 | Ip65 |
三、流量范圍
公稱通徑 （mm） | 流量 | 范圍（m3/h） | 工作壓力 | 精度等級 | 重復性 |
（mpa） | |||||
DN15 | A | 1.0~10 |
1.6 2.5 4.0 6.3 1 0 1 6 |
1.0 1.5 |
小于基本誤差限絕對值的1/3 |
DN20 | A | 1.5~15 | |||
DN25 | A | 3.0~30 | |||
DN32 | A | 6.0~60 | |||
DN40 | A | 7.0~70 | |||
DN50 | A | 15 ~150 | |||
B | 10 ~150 | ||||
DN65 | A | 16 ~160 | |||
B | 20 ~190 | ||||
DN80 | A | 40 ~400 | |||
B | 10 ~200 | ||||
DN 100 | A | 80 ~900 | |||
B | 30 ~600 | ||||
DN150 | A | 150~1800 | |||
B | 40~900 | ||||
DN200 | A | 240~3600 |
