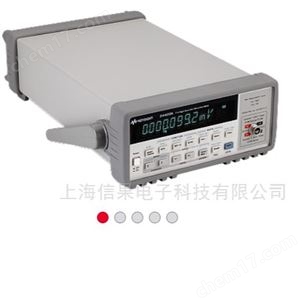

安捷倫4420A 納伏表、微歐表以低電平測量能力建立了新的性價比標準，34420A毫微伏/微歐表的噪聲性能比以前的Keysight(原Agilent)產品要好一個數量級。

簡要技術指標

精度指標：±（讀數的%+量程的%）
　　直流電壓¹?7 1/2位分辨率，全部量程

量程	24小時 23℃±1℃	90天 23℃±5℃	1年 23℃±51℃
1mV 10mV 100mV 1V 10V 100V	0.0025+.0020 0.0025+.0002 0.0015+.0003 0.0010+.0003 0.0002+.0001 0.0010+.0004	0.0040+.0020 0.0040+.0002 0.0030+.0004 0.0025+.0004 0.0020+.0004 0.0025+.0005	0.0050+.0020 0.0050+.0003 0.0040+.0004 0.0035+.0004 0.0030+.0004 0.0035+.0005

　　DCV1/DCV2（比值）：以百分比表示的比值誤差=通道1精度%+通道2精度%
　　　　DCV1-2（差值）：差值誤差=通道1（讀數的%+量程的%）+通道（讀數的%+量程的%）

直流電壓噪聲指標²

量程	2分鐘 rms噪聲	2分鐘 p-p噪聲	24小時 p-p噪聲
1mV 10mV 100mV 1V 10V 100V	1.3nV RMS 1.5nV RMS 10nV RMS 100nV RMS 450nV RMS 11μV RMS	8nVp-p 10nVp-p 65nVp-p 650nVp-p 3μVp-p 75μVp-p	12nVp-p 14nVp-p 80nVp-p 800nVp-p 3.7μVp-p 90μVp-p

直流電壓
　　　　輸入電阻：10MΩ±1%（100V量程）
　　　　　　　　　　>10GΩ（1mV至10V量程）
　　　　輸入保護：
　　　　　　　　　　150V峰值，對通道1 LO

電阻³?7 1/2位分辨率，全部量程

量程	測試 電流	24小時 23℃±1℃	90天 23℃±5℃	1年 23℃±5℃
1Ω 10Ω 100Ω 1KΩ 10KΩ 100KΩ 1MΩ	10mA 10mA 10mA 1mA 100μA 10μA 5μA	0.0015+.0002 0.0015+.0002 0.0015+.0002 0.0015+.0002 0.0015+.0002 0.0015+.0003 0.0020+.0003	0.0050+.0002 0.0040+.0002 0.0040+.0002 0.0040+.0002 0.0040+.0002 0.0040+.0004 0.0050+.0004	0.0070+.0002 0.0060+.0002 0.0060+.0002 0.0060+.0002 0.0060+.0002 0.0060+.0004 0.0070+.0004

低功率電阻³

量程	測試 電流	24小時 23℃±1℃	90天 23℃±5℃	1年 23℃±5℃
1Ω 10Ω 100Ω 1KΩ 10KΩ 100KΩ 1MΩ	10mA 10mA 10mA 1mA 100μA 10μA 5μA	0.0015+.0002 0.0015+.0002 0.0015+.0002 0.0015+.0002 0.0015+.0002 0.0015+.0003 0.0020+.0003	0.0050+.0002 0.0040+.0002 0.0040+.0002 0.0040+.0002 0.0040+.0002 0.0040+.0004 0.0050+.0004	0.0070+.0002 0.0060+.0002 0.0060+.0002 0.0060+.0002 0.0060+.0002 0.0060+.0004 0.0070+.0004

受阻電壓電阻³
　　　　可選擇電壓限：20mV，100mV或500mV

量程	測試 電流	24小時 23℃±1℃	90天 23℃±5℃	1年 23℃±5℃
10Ω 100Ω	1mA 100μA	0.0020+.0002 0.0025+.0002	0.0050+.0002 0.0050+.0002	0.0070+.0002 0.0070+.0002

溫度?0.001℃分辨率

探頭類型	精確度
SPRT4 RTD 熱敏電阻 熱偶3	SPRT探頭精度+0.003℃ RTD探頭精度+0.05℃ 熱敏電阻探頭精度+0.1℃ 熱偶探頭精度+0.2℃

溫度

• APRT：ITS-90校準溫度。在-190℃~+660℃范圍內

• RTD：類型α=.00385和α=.00392，Ro由4.9Ω至2.1kΩ，ITS-90（IEC 751）Callendar-VanDusen轉換

• 熱敏電阻：5KΩ

• 熱　偶：類型B，E，J，K，N，R，S，T的ITS-90

• 轉換圖輸出（模擬輸出）

• 分辨率：16位

• 最大輸出：±3V

• 寬度和偏置：可調

• 濾波器（模擬或數字或兩者）

• 模　擬：低通2極在13Hz，可為1mV、10mV、100mV量程上的直流電壓使用

• 數　字：移動平均濾波器，10（快）、50（中）、100（慢）次讀數平均

數字功能
　　　　NULL（通道1直流電壓，通道2直流電壓，差值，電阻，溫度）
　　　　STATS（最小/最大/平均，峰-峰，標準偏差，讀數數目）
　　　　SCALE（可按Y=MX+B線性定度）
　　　　CHART NULL（為背面板輸出確定零點）

安捷倫4420A 納伏表、微歐表以低電平測量能力建立了新的性價比標準，34420A毫微伏/微歐表的噪聲性能比以前的Keysight(原Agilent)產品要好一個數量級。

一般指標

• 前面板連接：屏蔽的、低熱的銅觸點

• 接口：GPIB和RS-232標準

• 語言：SCPI-1994（IEEE-488.2），Keithley 181

• 保證期：標準的3年

訂貨信息

Keysight(原Agilent) 34420A毫微表/微歐表
　　包括低熱輸入電纜（34102A），低熱短路插頭（34103A），操作和維修手冊，快速參考指南，有校準標簽的測試報告，2.3毫升瓶裝觸點清潔劑及電源線。
選件1CM機架安裝套件

附件

34102A 低熱輸入電纜（帶有鏟形銅接線片的4導體電纜）
34103A 低熱短路插頭
34104A 低熱輸入連接器
34161A 附件袋

1. 技術指標針對通道1或通道2給出（對通道1僅100V的量程）。且在預熱2小時后、分辨率為7.5位（100NPLC）及濾波器關閉的條件下。

2. 條件是預熱2小時±1℃、6.5位（10 NPLC）、模擬濾波器關閉、數字濾波器中等（50個讀數）。2分鐘rms噪聲及24小時噪聲為典型值。

3. 所有電阻技術指標僅針對通道1，且要預熱2小時后，分辨率在7.5位（100NPLC），濾波器關閉，對4線電阻或2線電阻使用NULL。

4. 對于25Ω SPRT要在最近4小時內作水的三相點檢測。如不作水的三相點檢測，則對24小時的情況加0.035℃，對1年的情況加0.055℃。

5. 系對固定參考結點而言，對外部參考結點要加0.3℃，對內部參考結點加2.℃。
