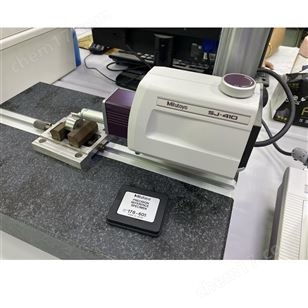

三豐Mitutoyo表面粗糙度儀SJ-410

粗糙度儀測量工件表面粗糙度時，將傳感器放在工件被測表面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化等。

三豐粗糙度儀配置操作簡單的觸摸屏顯示畫面時可實現圖標顯示與文本顯示的切換。兼顧了儀器的實用性與操作使用的便利性。兼顧使用方便性和高性能小型表面粗糙度測量機也具備了可與臺式表面粗糙度測量機媲美的解析功能，可實現無軌測量/有軌測量的切換。

特點：

1、配備大型觸摸屏彩色液晶顯示器，實現直觀操作和易用性。

2、根據測量條件，在有軌測量和無軌測量方式間切換，以進行優化評估。

3、寬范圍，高分辨率檢出器和驅動器在同類產品中能完成更高精度的測量。

4、使用收集到的點群數據分析表面粗糙度，也可以簡易地進行輪廓形狀解析（階差、階差量、面積、坐標差），可對在輪廓形狀測機上不能分析的細微形狀進行分析。

5、可用無軌測量進行周向表面粗糙度評定并支持R表面補償功能。

6、除了JIS標準，還符合新ISO標準和ANS/VDA標準。

7、完成了臺式表面粗糙度測量?jī)x及簡易支座和相關可選配件的性能。

范圍高分辨率檢出器：

■檢出器

測量范圍/最小分辨率：

800μm/0.01μm

80μm/0.001μm

8μm/0.0001μm

高精度直線驅動部

■驅動部

直線度/驅動長度：

0.3μm/25mm（SJ-411）

0.5μm/50mm（SJ-412）

型號SJ-411、SJ-412

貨號178-580-01、178-580-02、178-582-01、178-582-02

測量范圍：

X 軸（檢出部） 25mm、50mm

Z 軸（檢出部） 800μm、80μm、8μm

*選配測頭最大可到2,400μm

檢出器

檢出方式差動電感方式

分辨率：

0.01μm（800μm范圍）

0.001μm（80μm范圍）

0.0001μm（8μm范圍）

測頭尖形狀（角度/ 半徑） 60o/2μm、90o/5μm、60o/2μm、90o/5μm

測力0.75mN、4mN、0.75mN、4mN

彎曲半徑40mm

檢測方法無軌式/ 有軌式（切換）

驅動部（X 軸）

測量速度0.05、0.1、0.2、0.5、1.0mm/s

驅動速度0.5、1、2、5mm/s

直線度0.3μm/25mm，0.5μm/50mm

上下傾斜單元

上下移動量10mm

傾斜角度±1.5o

對應標準JIS1982/JIS1994/JIS2001/ISO1997/ANSI/VDA

參數Ra，Rq，Rz，Ry，Rp，Rv，Rt，R3z，Rsk，Rku，Rc，RPc，RSm，Rmax*1，Rz1max*2，S，HSC，RzJIS*3，Rppi，RΔa，RΔq，Rlr，Rmr，Rmr（c），Rσc，Rk，Rpk，Rvk，Mr1，Mr2，A1，A2，Vo，λa，λq，Lo，Rpm，tp*4，Htp*4，R，Rx，AR，W，AW，自定義設置。

評價曲線

斷面曲線、粗糙度曲線、DF曲線、波紋曲線

表面粗糙度MOTIF、波形MOTIF曲線

解析圖表負荷曲線、振幅分布曲線

曲線補償拋物線、雙曲線、圓錐、圓、二次曲線、傾斜補償、無補償

濾波器2CR、PC75、高斯（Gaussian Filter）

截止波長0.08、0.25、0.8、2.5、8.0mm

取樣長度0.08、0.25、0.8、2.5、8.0、25.0mm

取樣數×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、×16、×17、×18、×19、×20

任意長0.1～25mm，0.1～50mm

演算顯示部

自定義功能可選擇想顯示/演算的粗糙度參數

簡易輪廓解析功能階差、階差量、面積、坐標差

D.A.T功能輔助無軌測量時的水平調整

實時取樣功能保持驅動部停止?fàn)顟B(tài)下輸入檢出器的變位

統計處理對一個參數演算最大值、最小值、平均值、標準偏差、合格率、直方圖

合格與否判定最大值規則/16%規則/平均值規則/標準偏差（1σ，2σ，3σ）

測量條件的保存最大10 件（演算顯示部）

打印機（內置熱敏打印機）

測量條件/演算結果/合格與否判定結果/每個間隔的演算結果/公差值/分析曲線/顯示曲線/負荷曲線/振幅分布曲線/環境設定項目/統計結果（直方圖）

顯示語言對應16 國家語言（日本、英國、英、德國、法國、意大利、西班牙、葡萄牙、韓國、中國（簡體、繁體）、捷克，波蘭、匈牙利、土耳其、瑞典、荷蘭）

外部記憶卡（2GB，選配） 測量條件（最大500 件）、測量數據（最大10000 件） 的保存/調出

外部輸入功能USB I/F、Digimatic輸出、RS-232C I/F、FootstichI/F （腳踏開關）

電源電池

充電時間/可測量次數

內置電池（Ni-MH充電池）/AC適配器2種電源

* 內藏電池充電時間：約4小時（根據環境溫度有所不同）

* 測量可能回?cái)?shù)：約1000次（根據使用條件、環境等不同有所不同）

最大功耗50W

外觀尺寸（W×D×H）

計算顯示部*3 275×198×109mm

上下傾斜單元130.9×63×99mm

驅動部128×35.8×46.6mm 154.5×35.8×46.6mm

重量

計算顯示部*3 1.7kg

上下傾斜單元0.4kg

驅動部0.6kg 0.64kg

標準附屬品

檢出器*5/標準測針*6

270732記錄紙（標準紙張 : 5個裝）

12BAL402液晶保護膜（1裝）

12BAG834觸控筆

12AAN041工具箱

AC適配器、電源線、螺絲刀、十字螺絲刀、六角扳手、觸控筆用吊帶、使用說明書、一本手冊、質保書

三豐Mitutoyo表面粗糙度儀SJ-410參數：
