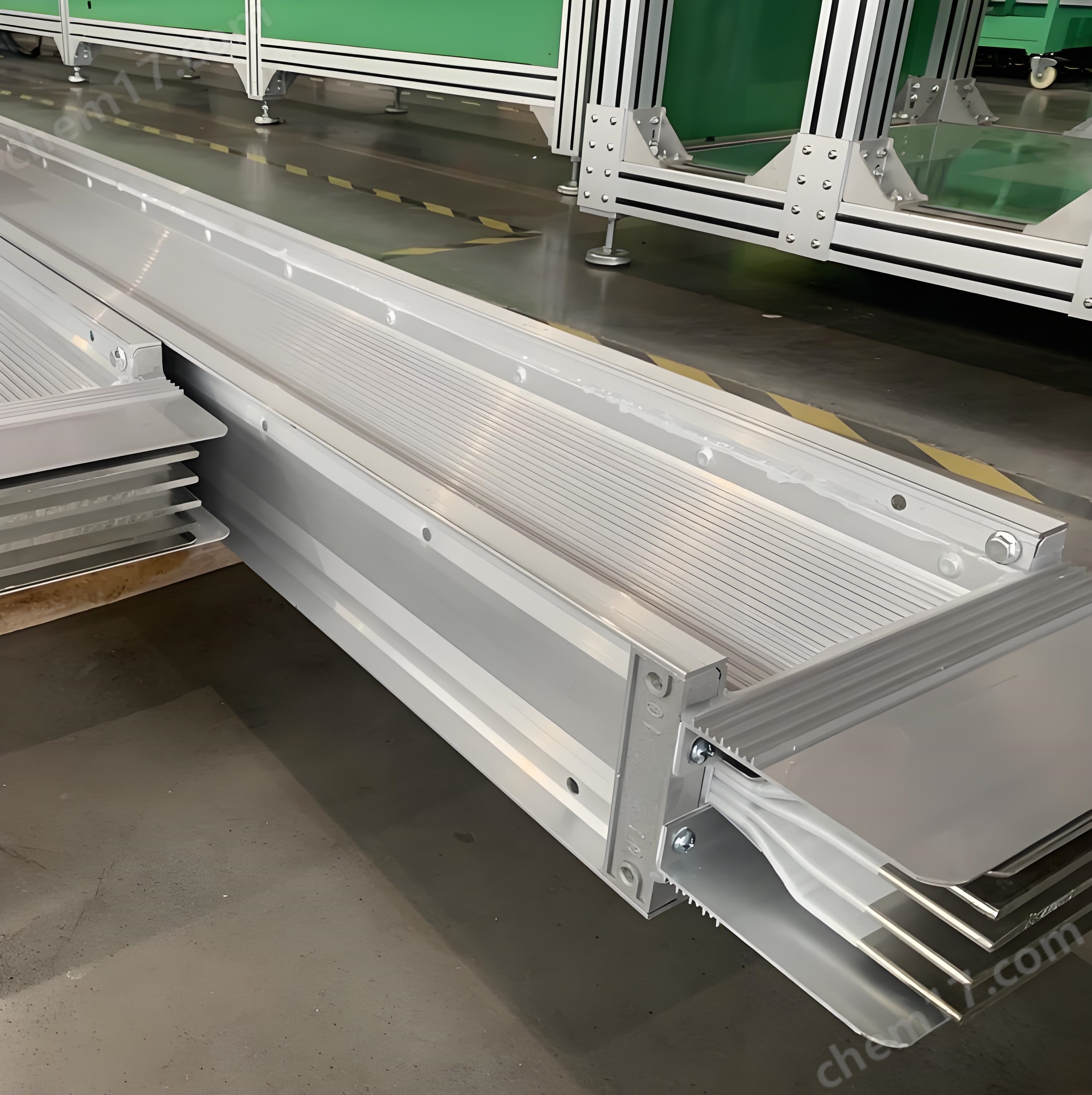

FLC-4000A鋁合金母線槽
2025-08-12
 |
FLC-4000A鋁合金母線槽系統組成
1.導電排：作為電能傳輸?shù)暮诵牟考ǔ２捎酶邔?dǎo)電性的銅或鋁材制成。
2.外殼結構：由鋁合金材料制造，提供機械保護和散熱功能。
3.絕緣材料：確保各導電部件之間的電氣隔離。
4.連接組件：保證系統各部分的可靠連接。
FLC-4000A鋁合金母線槽優勢特性：
1. 輕量化：顯著降低整體系統重量。
2. 耐腐蝕性：延長產品使用壽命。
3. 導電性能：滿足電力傳輸需求。
4. 加工性能：便于制造復雜結構。
整體接地技術傳統的保護地線PE線放置在母線槽內一側，由于電磁感應在保護地線上感應的故障電流經實測比理計算還要高出50%，同時三相導電排距PE間距不等，電感也不等，線路較長時，在故障電流下，三相嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線，包圍在導電排四周，由于它盡可能的靠近三相母排，可做到電抗至小，且保護地線與三相母排距離相等，電抗相同。這樣無論是短時還是持續相對地短路故障，這種接地方式都比單獨設置PE排好導電排上有絕緣層，相與相間還有一定的空氣間隙，導電排與外殼間還有DMC材料壓制的絕緣墊塊，三重絕緣，保證母線槽的絕緣*，尤其在潮濕的環境下使用更顯其性。
鋁合金母線槽因其全長外形尺寸的一致性和內部結構的對稱性，使得倒相變得輕而易舉，安裝過程也變得極為簡便。其廣泛適用于各種場所，并具備出色的抗腐蝕性能，能夠適應交流三相四線、三相五線制，頻率50-60Hz，額定工作電壓至660V，額定工作電流250A-5000A的供配電系統。
鋁合金母線槽的產品特點包括：采用鋁合金擠壓成型，外形美觀且不易積灰；鋁合金經過電泳氧化處理，具有出色的耐化學介質和腐蝕性能；其特殊中空結構設計不僅增大了散熱面積和強度，還形成了隔磁，減少了蝸流損耗，防護等級達到1P54；此外，產品還采用了美國專用技術生產的橡膠絕緣材料，一次模壓成型，絕緣等級為F級；同時，自動補償?shù)倪B接和單螺栓夾緊端子使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。
安裝應注意以下幾點：
1、金屬電纜橋架及其支架和引入引出的金屬電纜導管必須可靠接地。
⑴金屬電纜橋架及其支架全長應不少于2處與接地或接零干線連接；
⑵非鍍鋅電纜橋架間連接板的兩端需做跨接地線，跨接線截面不小于42。
⑶鍍鋅橋架連接板兩端不需跨接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。
2、應急配電線路與正常配電線路應分槽敷設；雙電源供電的兩個電源回路不宜同槽敷設。3、強電與弱電應分槽敷設。弱電中的不同系統宜分槽敷設，消防、綜合布線等弱電線路應分槽敷設。
4、線槽、橋架、封閉母線經過建筑物的變形縫時應采取補償措施；穿過防火墻及防火樓板時線槽、橋架內外應采取防火封堵措施。
5、橋架與支架間應采用螺栓固定，且螺母位于橋架外側。
6、封閉插接母線的連接必須符合產品技術文件規定，垂直敷設時。
