超聲探傷儀檢定裝置

超聲探傷儀檢定裝置按照最新國家檢定規程設計，選用進口高性能信

號發生器和示波器，滿足JJG746-2024超聲探傷儀檢定規程，適用于A型顯示脈

沖式超聲探傷儀（含數字式超聲波探傷儀）的計量檢定，單獨非組合式的計量

標準器配置也適用于其他計量項目共享標準器使用。實現超聲探傷儀快速準確檢定。

超聲探傷儀檢定裝置

配置清單和技術指標

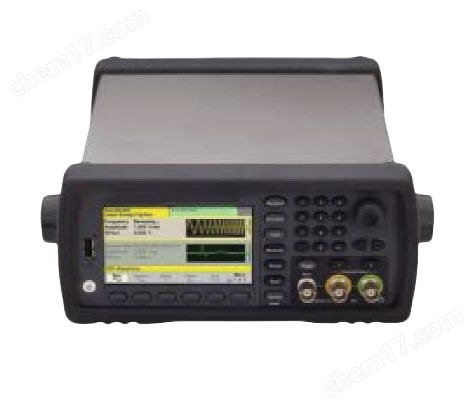

1.信號發生器:應包含猝發音功能，頻率范圍覆蓋0.01MHz~20 MHz，頻率準確度優

于5×10-5，頻率準確度優于5×10-5，電壓幅度誤差不超過±1%，正弦波幅度平坦

度優于±0.2dB，總諧波失真優于0.3%。聲程適用范圍：（50-6000）mm，聲速適用

范圍：（1000-9999）m/s。信號幅值范圍：（-55~﹢23）dB。

2.標準衰減器:在DC~30 MHz頻率范圍，總衰減范圍101dB，至少應有10dB、1dB和

0.1dB 3種衰減步級；衰減器分檔形式：20dB×2；10dB×5；1dB×10；

0.1dB×10；衰減誤差為(0.5%*A±0.02)dB，其中A為衰減量。

3.固定衰減器:可耐受1000V的發射脈沖電壓，總衰減范圍不小于40dB。

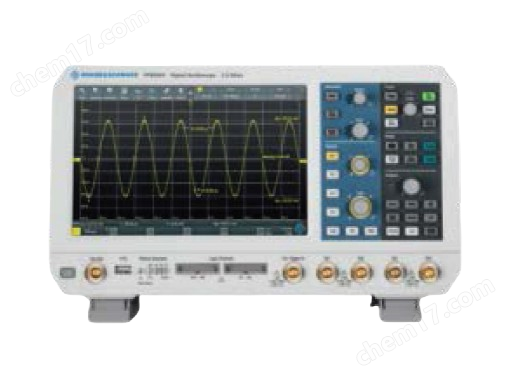

4.示波器:帶寬不小于100MHz，在0.5MHz~25 MHz頻率范圍，幅度測量不確定度優于

5%(k=2)，時間測量不確定度優于0.2%(k=2)。

5.無感電阻:50Ω和75Ω，最大允許誤差為±1.0%。

6.信號匹配器：一臺（用于脈沖信號匹配觸發）。

7.連接線纜一套。

8.說明書、保修卡和合格證一套。

9.標準器帶法定計量機構計量證書一套。
