美國RELIANT引伸計EAG系列EAG-015M-0200-X

天津瑞思拜科技有限公司為美國RELIANT引伸計品牌的一級代理，有代理證，產品貨期短，需要詢價或技術支持歡迎隨時聯系~

型號各部分含義：

EAG：代表引伸計所屬的系列型號，是產品基礎標識，用于區分RELIANT引伸計的不同系列。

015M：“015M”對應標距信息，其中“015M”表示標距為15mm，即引伸計測量標距設定為15毫米。

0200：對應測量范圍，“0200”代表測量范圍為+20%/-10%，說明引伸計可測量的變形等參數在標距基礎上，最大可拉伸+20%、最大可壓縮-10%。

X：對應溫度范圍，“X”表示該引伸計適用溫度范圍是-270°C至+200°C，可在這樣的溫度區間內正常工作。

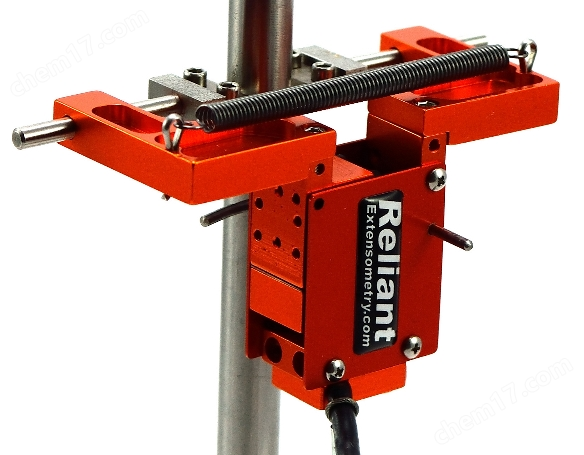

EAG系列軸向引伸計

用于拉伸、壓縮和循環測試

描述

RELIANT的EAG軸向引伸計是圍繞RELIANT創新的交叉彎曲模塊。EAG系列引伸計專為改進而設計性能和堅固性。它具有側出電纜以減少電纜 磨損/損壞。

EAG型還具有RELIANT獨、特的超薄型軸向快速連接，即使在非常近的地方也能輕松單手連接標本的系統握把。該附件系統旨在提供輕松的連接，同時不影響引伸計的輸出或性能。電線形成在RELIANT的系統旨在通過軸向傳遞附著力引伸計主體。

快速連接系統包括圓形和扁線形式和扁平標本。如果您更喜歡用彈簧或提供橡皮筋、彈簧支架。采用全橋、350歐姆、應變計設計，EAG型兼容大多數測試系統和信號調理電子設備設計適用于應變基于量具的傳感器。Reliant 可以提供獨立的電子設備，以允許使用數據采集板(DAQ)、圖表記錄器或其他測試設備。

特征

可能會因標本失效而保留。

350 歐姆全橋應變計設計，確保與大多數測試系統兼容。

設計用于測量拉伸和壓縮，可用于循環測試。

內置機械超程擋塊提供雙向保護。

薄型快速連接系統允許在狹小的空間內單手安裝到試樣上。

標準單元符合 ASTM B-1 級精度要求，每個單元都附有驗證證書。

堅固、優化的雙彎曲設計，具有強度和改進的性能。

低摩擦止動器設計不影響性能。

可更換的工具鋼刀刃和所有裝置均附帶備用套件。

堅固、可更換的臂不像其他設計那樣容易損壞。高溫和低溫選項將工作范圍擴展到 -270°℃ 至+200“C(-454°F至+400“F)。

選項

連接器可連接幾乎任何品牌的測試設備。

可定制線材，用于連接大型試樣。

標距長度適配器套件。

獨立的信號調理器，用于DAQ板。

高韌性和特殊刀口。

規格

勵磁:推薦5至10VDC，最大12VDC或VAC。

輸出:2至4mV/V，標稱值。

線性度:滿量程測量范圍的≤0.15%。

標準溫度范圍:-40°C至+100°C(-40°F至210°F)(可選溫度范圍)

電纜:標準2.5米(8英尺)超柔性電纜。

快速連接系統:適用于直徑達25毫米(1.000英寸)的圓形樣品和厚度達12.5毫米、寬達32毫米(0.500英寸x1.250英寸)的扁平樣品。(可選的線材形式可用于較大的試樣)

作力:通常小于30克。

軸問引伸計-EAG型

基于應變計的通用引伸計，用于軸向拉伸、壓縮和循環測試。標距長度從10mm到250mm(0.400"到10.000")，滿量程測量范圍，應變率為5%至100%，溫度范圍為-270至200°C。

堅固的交叉彎曲設計

針對高線性度、性能和堅固性進行了

優化

ASTM E83 和 ISO 9513

設計和驗證符合當前標準

服務行業超過10年

RELIANT將在您需要時提供服務和支持

EAG系列型號編碼規則：

EAG軸向引伸計型號構成，體現模型EAG，標距、測量范圍、溫度范圍等信息。

示例:EAG-025M-0100-S

(標距長度25 mm，測量范圍+10%，標準溫度選項）
EAG為模型類型。

標距選項有010M、012M、015M、025M、050M、075M、080M、100M、200M、250M、0040、0050、0064、0100、0140、0200、0400、0800、1000

其中帶M的單位為毫米，沒有M的單位為英寸

測量范圍選項：0050、0063、0100、0200、0250、0500、1000

具體含義為0050=±5%，0063=+6.25%/-3.125%，0100=±10%，0200=+20%/-10%，0250=+25%/-10%，0500=+50%/-10%，1000=+100%/-5%

溫度范圍選項：S、L、H、X

具體含義為S=-40°C至+100°C，L=-270°C至+100°C，H=-40°C至+200°C，X=-270°C至+200°C

EAG系列型號有：EAG-010M-0050-S、EAG-012M-0063-L、EAG-015M-0100-H、EAG-025M-0200-X、EAG-050M-0250-S、EAG-075M-0500-L、EAG-080M-1000-H、EAG-100M-0050-X、EAG-200M-0063-S、EAG-250M-0100-L、EAG-0040-0200-H、EAG-0050-0250-X、EAG-0064-0500-S、EAG-0100-1000-L、EAG-0140-0050-H、EAG-0200-0063-X、EAG-0400-0100-S、EAG-0800-0200-L、EAG-1000-0250-H等

Reliant Technology LLC，Reliant Extensometry

美國Reliant是引伸計制造專家，生產各種各樣的引伸計。用于材料測試的引伸計，幾乎涵蓋了所有材料測試類型：軸向引伸計、撓度計、斷裂力學、COD量具、橫向引伸計、高溫引伸計、防螺栓測試引伸計、微型軸向引伸計、高伸長率引伸計、引伸計校準器、平均/雙軸引伸計、獨立信號調理器、鈑金引伸計

常用產品有：引伸計、撓度計、高溫引伸計、防螺栓測試擴展計、徑向引伸計、微型軸向引伸計

常用型號有：EAG-050M-0100-S、EAG-015M-0200-X、EAG-050M-0200-S、EAG-050M-0250-S、EAG-050M-0500-S、EAG-050M-1000-S、ETG-030M-X、DG-025M-S、DG-012M-S、DG-002M-S、DG-025M-H、EAA-250M-100M-X、EAG-025M-0100-X、EAG-025M-0200-H、EAG-025M-0200-S、EAG-025M-0200-X、EAG-025M-0500-S、EAG-025M-100-S、EAG-050M-0100-X、EAG-050M-0500-H、EAG-050M-100-S、EAG-100M-0200-L、EAG-100M-0200-S、EAG-100M-0500-S、EAG-250M-0100-S、EAG-250M-100M-S、EAGM-060M-010M-L、EAGM-060M-020M-S、EAGM-060M-125M-L、EAGM-100M-025M-S、EAGM-100M-050M-S、EFFS-250M-0200-S、EFSS-0500-0050-H、EFSS-0500-0100、EFSS-2000-0050、EFSS-250-0500-H、EGA-010M-1000-L、ETB-125M-S、ETG-025M-X、FSS-2000-0100、SEM-10050-S、SEM-5050- S、SEMT-2503-S
