產品型號
| 型號 | 通道數 | 電壓 | 電流 | 功率 | 精度 | 分辨率 | 通訊接口 | 象限 | |
|---|---|---|---|---|---|---|---|---|---|
| N83580-06-01 | 8 | 6V | 1A | 6W | 電壓0.6mV/ 電流100nA | 0.1mV/10nA | LAN/RS232/CAN | 雙象限 | |
| N83580-06-02 | 8 | 6V | 2A | 12W | 電壓0.6mV/ 電流100nA | 0.1mV/10nA | LAN/RS232/CAN | 雙象限 | |
| N83580-06-03 | 8 | 6V | 3A | 18W | 電壓0.6mV/ 電流100nA | 0.1mV/10nA | LAN/RS232/CAN | 雙象限 | |
| N83580-05-05 | 8 | 5V | 5A | 25W | 電壓0.6mV/ 電流100nA | 0.1mV/10nA | LAN/RS232/CAN | 雙象限 | |
| N83580-15-01 | 8 | 15V | 1A | 15W | 電壓1.5mV/ 電流100nA | 0.1mV/10nA | LAN/RS232/CAN | 雙象限 | |
| N83580-15-05 | 8 | 15V | 5A | 75W | 電壓1.5mV/ 電流100nA | 0.1mV/10nA | LAN/RS232/CAN | 雙象限 |
產品特點
功能與優勢
支持主動/被動均衡測試
N83580采用雙向設計，每通道均可獨立控制電流輸入輸出方向，用戶可自定義電池充放電模型并通過專用上位機進行實時控制，滿足BMS主動/被動均衡測試要求。
N83580基本精度高，電流精度高達100nA，如下圖所示，通過DMM實測電流值與N83580的回讀電流值進行對比，偏差值在100nA以內。通過N83580給被測產品供電，可直觀測試出被測產品在待機狀態下靜態功耗，篩選出不合格的產品，確保產品出廠后待機工作時間在標稱范圍之內。
N83580系列除提供電池模擬器功能之外還提供基礎電路測量功能，內置8路高精度DVM數字電壓表直接測量電路中TP點電壓，無需外購DVM進行測試，為客戶節省測試成本。N83580系列DVM電壓測量雙量程±5V/±30V，5位半分辨率，測量精度高達0.1mV。

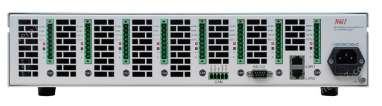

N83580在19英寸2U機箱內集成8個獨立輸出通道，每通道還內置正負極短路、正負極斷路、極性反接模擬功能，通過上位機軟件直接控制，省去模擬電池故障的外置矩陣開關部件，為客戶節省了空間和寶貴投資。

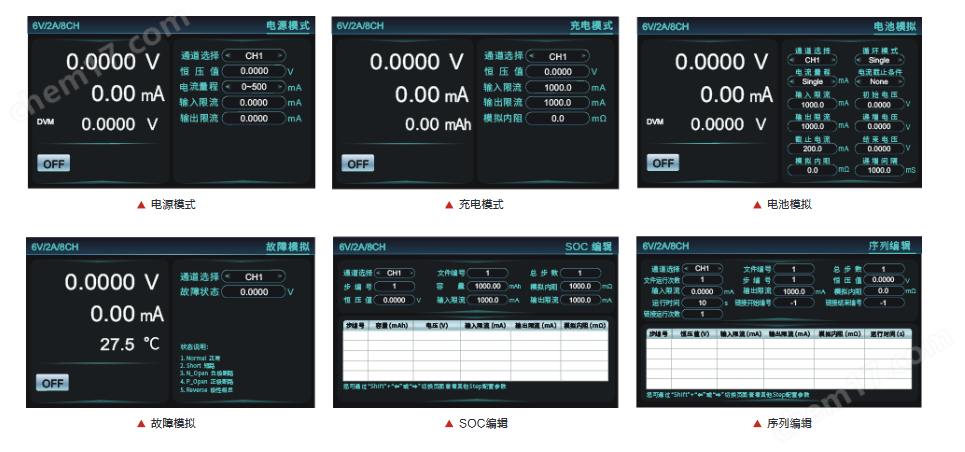

N83580系列電池模擬器支持電源模式、充電模式、電池模擬、SOC測試、SEQ編輯功能、故障模擬等多種電池模擬功能和特性。N83580系列內置3組電池SOC模型，真實模擬電池放電，測試更完備。N83580系列一臺儀器可實現多種用途，精簡測試設備，優化測試流程。且N83580內部電路針對不同芯片進行優化，可適配各種規格BMS芯片測試。N83580可測試待機靜態功耗，創建任意規格的電池模型，具有強大的保護功能，無任何電池安全隱患和風險。
應用領域
■ 新能源汽車/無人機/儲能BMS（電池管理系統）、CMS（超容管理系統），電池保護板測試
■ 電池維護設備測試

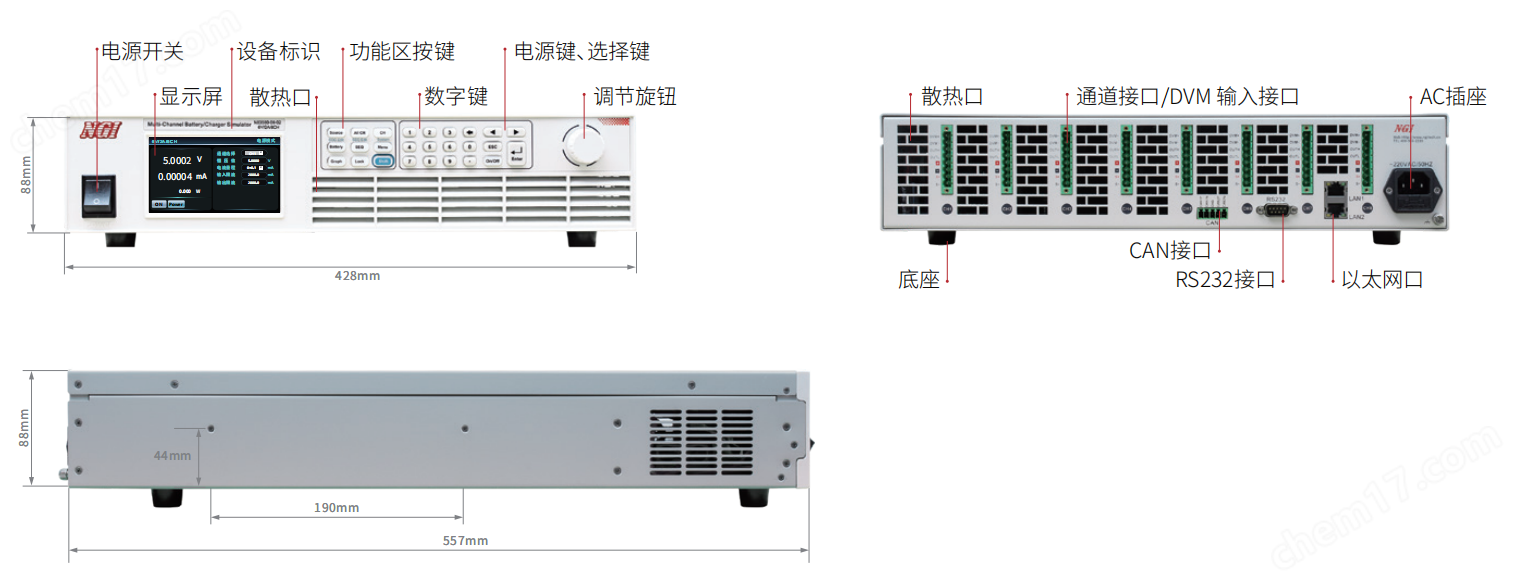

產品尺寸
