超聲波多普勒流速流量儀 河道測量

超聲波多普勒流速流量儀 河道測量

一、簡介：

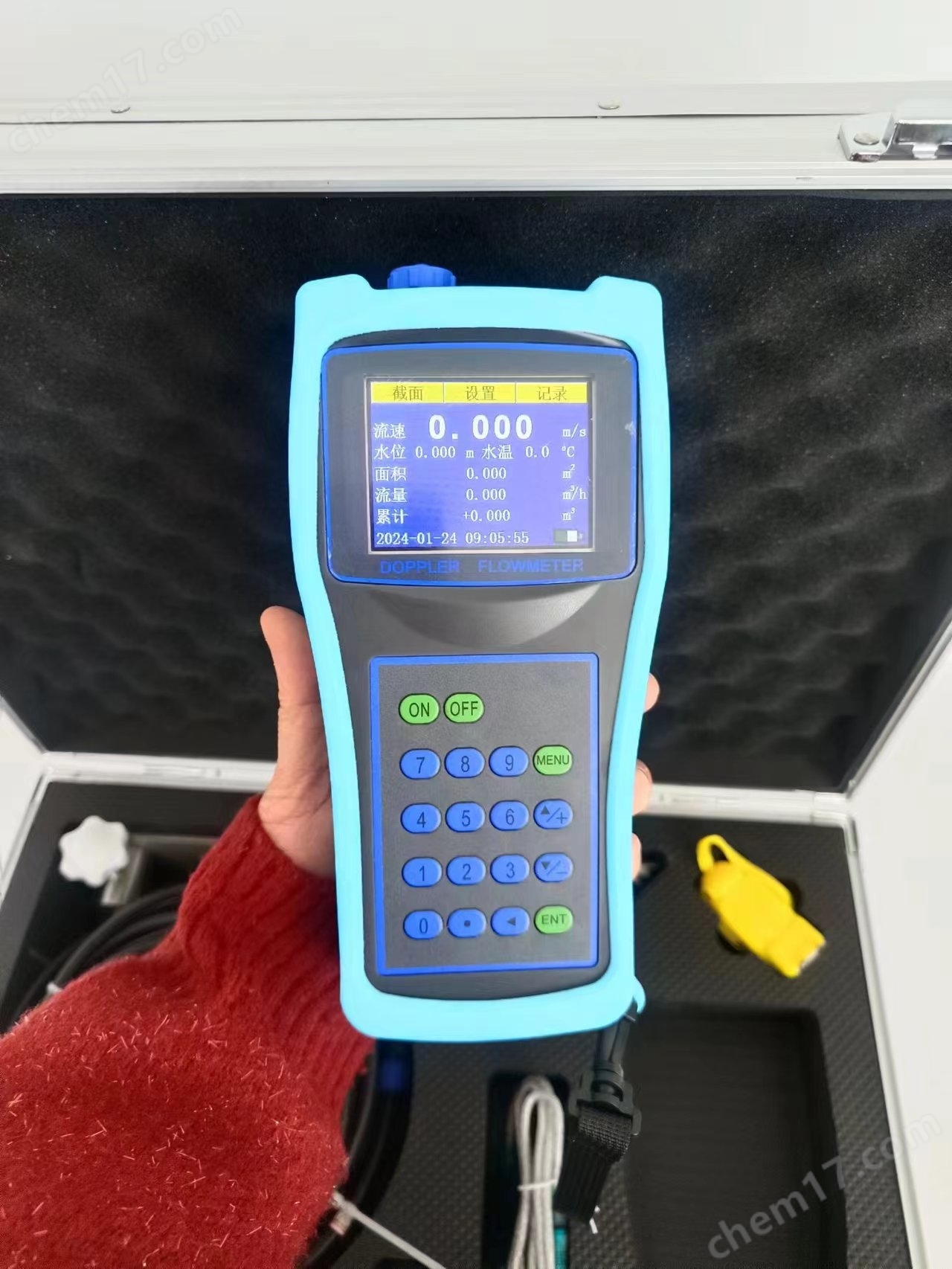

XY-DP216型便攜式多普勒流速流量儀根據超聲多普勒效應原理測量流速，并集成壓力傳感器測量水位，溫度傳感器測得水體溫度，六軸陀螺儀測得安裝姿態。殼體采用PVC塑料，能夠有效防水密封。內部采用7.4V 充電電池供電。

簡便、快捷、準確、可靠、穩定的渠道與河流測量裝置一直是各國流量測量專家的追求，受科學技術自身條件的限制，始終沒能解決好這一難題。但近幾年美國將聲學多普勒多點剖面流速測量技術應用在這一領域后，情況得到了根本性改變。我公司研發生產的聲學多普勒流速測量儀設計的流量測量系統已被廣泛應用到水利、環保、城市供排水的流量、流速測量中。

二、特點：

（1）、單只流速傳感器，安裝方便適合市政污下水管渠道、不滿管管道、各種渠道、不規則河道、天然溪、排污口等流量測量并可隱蔽安裝，可以做到長期穩定可靠工作。

（2）、既可順流速、也可水位、水深方便統計。

（3）、大屏幕彩屏，文本配合圖形，方便操作及流態分析。

（4）、可通本機存儲一萬條數據并通過專用客戶端APP導出表格文件。

（5）、客戶端APP實時顯示流速曲線、圖形軟件，便于水流流態分析研究。

（6）、低功耗測速，內置充電電池、是目前最輕便的多普勒流速儀之一。

（7）、內置壓力式水位傳感器、溫度傳感器，姿態傳感器。

（8）、適合市政污下水管渠道、不滿管管道流量測量。

三、原理：

多普勒效應是為紀念奧地利物理學家克里斯琴.約翰.多普勒而命名的，在聲學領域中，當聲源與接收體（即探頭和反射體）之間有相對運動時，回聲的頻率將有所變化，此種頻率的變化稱之為頻移，即多普勒效應?，F(xiàn)代社會中有大量應用這一物理原理而設計生產的儀表，如最常見的彩色多普勒超聲二維結構圖像儀、彩色多普勒血流圖像儀，交通警測量汽車速度的微波測速儀以及水利學上的微波水表面流速儀等。

聲學多普勒流速儀是應用當今信號處理技術研發的多點、多層面流速分析儀，其最大特點是可任意按需要安裝在被測河流或渠道側面、底部或頂部，按現場情況任意設置向上、向下發射或向左、向右發射角度，從而準確測量出從水底到水面不同深層，從左到右不同距離上，根據多個流速數據、計算出平均流速。根據現場水位的測繪能簡單的測算各種規則或者非規則流體的截面面積繪制簡單庫容圖。大大簡化了水利傳統測流方法，并在準確性、穩定性，實時性上有了質的飛躍。

任意一個河流或渠道，只要有一臺多普勒測量儀，就能準確測出水的流態分布、流速數據及流量。

測量指標 ：

流速范圍：（m/s） 0.020米/秒～5.00米/秒

水溫測量（℃） -10℃～60℃

精度：±0.1（℃）

水深測量范圍 0.05米～10米

精度：0.5%±0.5cm

瞬時流量范圍：0.001～999999立方米/小時

累計流量：0.001～999999999立方米

精度：±1.0%±1mm/s

性能指標：

電氣內容 范圍 備注

工作電壓（V） 6.5V～8.2V DC

流耗（mA） <200毫安 7.4V 供電

工作水深

0.1～5米

數據更新周期 1~ 10秒依據流態
