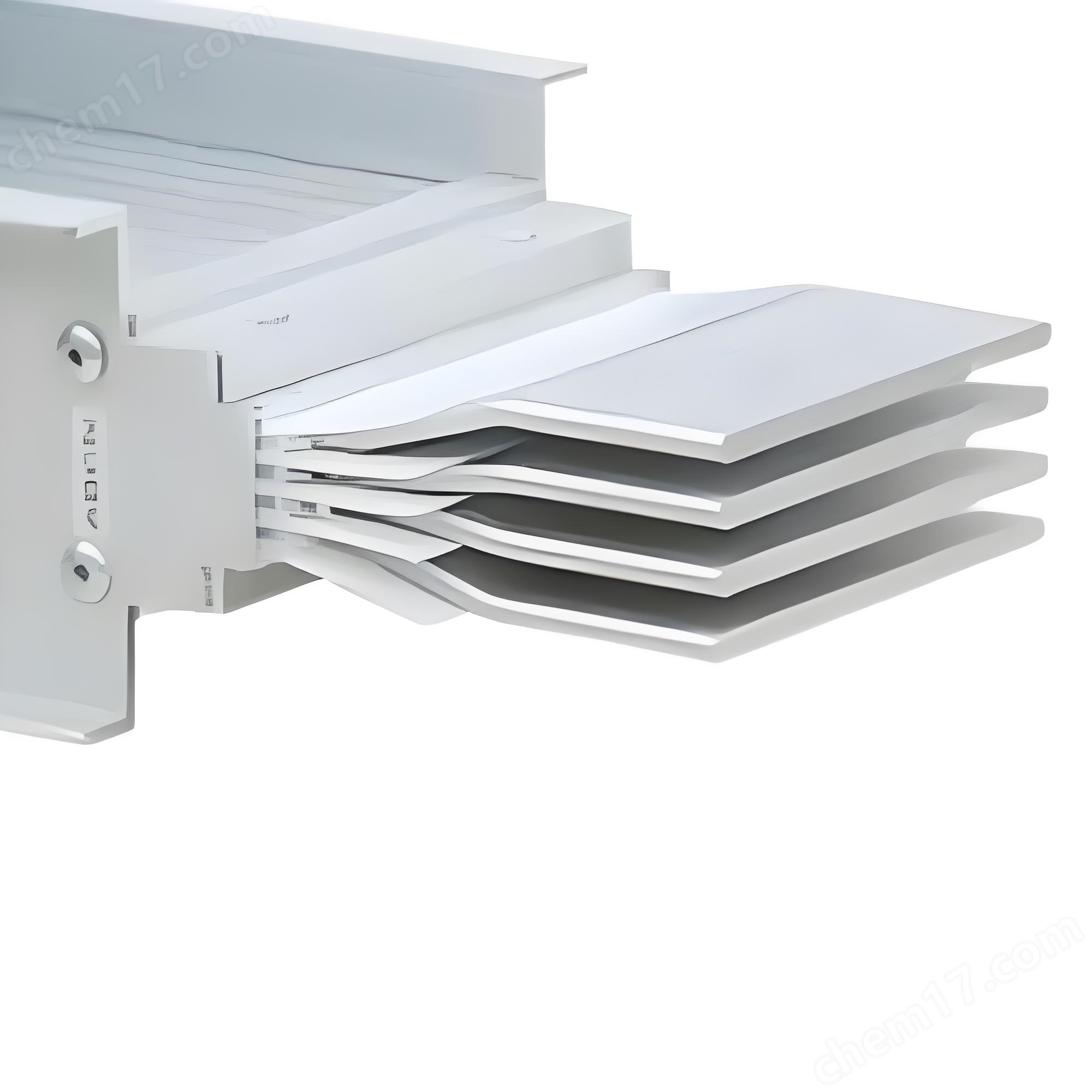

FLC-5000A鋁合金母線槽
2025-08-20
 |
FLC-5000A鋁合金母線槽由優質的鋁合金材料制成，具有優異的導電性能，可以降低電流傳輸過程中的能量損耗，提高整個電力系統的效率。
鋁合金母線槽介紹：
1.無螺釘組裝技術是鋁合金母線槽的一大創新。其外殼的上下蓋板與側板連接無需螺釘，鉚釘也采用特殊工藝無需焊接，而是通過精心設計的勾、槽結構相連結。這種設計不僅使水汽和灰塵無法進入外殼內部，提高了防護等級，還使得整體外觀更加美觀。
2.整體接地技術也是鋁合金母線槽的一大亮點。傳統的保護地線PE線通常放置在母線槽的一側，但這種方式存在電磁感應問題。而鋁合金外殼則被巧妙地用作保護地線，它環繞在導電排四周，盡可能靠近三相母排，從而大大減小了電抗。此外，鋁合金外殼還具有優異的導電性能，使得保護地線與三相母排的距離和電抗都保持一致。
3.在防腐性能方面，鋁合金母線槽同樣表現出色。其鋁型材外殼經過陽極氧化處理后，再鍍上鋅層，顯著提高了防腐性能。長期暴露試驗表明，鋁合金板材的腐蝕深度僅為鍍鋅銅板的二十分之一左右。
此外，鋁合金母線槽還采用了可靠的絕緣方式。導電排上覆蓋有絕緣層，相與相之間保持一定的空氣間隙，同時還有DMC材料壓制的絕緣墊塊與外殼隔離。這種三重絕緣設計保證了母線槽在潮濕環境下也能保持絕緣性能。
最后，鋁合金母線槽的大跨度設計也滿足了現代廠房對母線槽的需求。其直線型母線槽的長度不受運輸能力限制，設計和生產能力也不受長度影響，能夠輕松滿足工程對大跨度的要求。同時，由于其剛度優異，6米跨度之間甚至無需安裝吊架，進一步簡化了安裝過程。
FLC-5000A鋁合金母線槽技術發展趨勢：
隨著電力系統的不斷升級和擴張，鋁合金密集母線槽在市場上的需求也在不斷增加。
未來，鋁合金密集母線槽有望實現更高的導電性能和承載能力，并具備更好的防火性能。同時，隨著智能電網的建設，鋁合金密集母線槽也有望融入智能化的監控和管理系統，實現對電力傳輸?shù)膶?shí)時監測和控制。鋁合金密集母線槽作為一種高效、安全和可靠的電力傳輸設備，在電力系統中發揮著重要作用。其特點和優勢使其成為替代傳統銅母線槽的理想選擇。
安裝應注意以下幾點：
1、金屬電纜橋架及其支架和引入引出的金屬電纜導管必須可靠接地。
⑴金屬電纜橋架及其支架全長應不少于2處與接地或接零干線連接；
⑵非鍍鋅電纜橋架間連接板的兩端需做跨接地線，跨接線截面不小于42。
⑶鍍鋅橋架連接板兩端不需跨接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。
2、應急配電線路與正常配電線路應分槽敷設；雙電源供電的兩個電源回路不宜同槽敷設。3、強電與弱電應分槽敷設。弱電中的不同系統宜分槽敷設，消防、綜合布線等弱電線路應分槽敷設。
4、線槽、橋架、母線經過建筑物的變形縫時應采取補償措施；穿過防火墻及防火樓板時線槽、橋架內外應采取防火封堵措施。
5、橋架與支架間應采用螺栓固定，且螺母位于橋架外側。
6、母線的連接必須符合產品技術文件規定，垂直敷設時。
