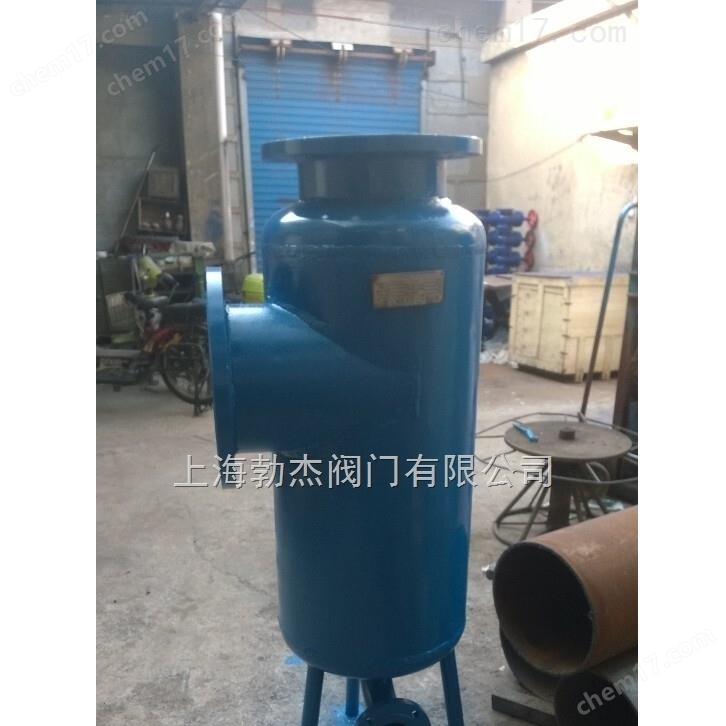

BJQF 旋流式氣液分離器
- 公司名稱 上海勃杰環保設備有限公司
- 品牌 BJ/勃杰閥門
- 型號 BJQF
- 產地 上海
- 廠商性質 生產廠家
- 更新時間 2024/7/14 10:45:16
- 訪問次數 7712
聯系方式:葉先生13918815069 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
一體化隔油提升裝置,污水提升設備,實驗室廢水處理設備,納米光子消毒機,RO反滲透裝置,氣動冷凝水回收設備, 疏水自動加壓器,汽水分離器,靜態混合器,疊片式過濾器,泳池殺菌消毒過濾設備,次氯酸鈉發生器,臭氧發生器,粉末活性炭投加裝置,PACPAC加藥裝置,一體化污水處理設備,氣動機械泵,
布局形式 | 立式 | 分離因素Fr值范圍 | 高速 |
---|---|---|---|
結構和分離要求 | 過濾離心機 | 結構類型 | 落地式 |
類型 | 三足離心機 | 應用領域 | 綜合 |
自動化程度 | 全自動 |
旋流式氣液分離器簡介:
氣液分離器又名氣水分離器、汽水分離器、油水分離器,主要用于壓縮空氣、蒸汽、甲烷等介質的除水除油,根據結構不同可分為離心式、擋板式、離心加擋板式等。
工作原理:
離心式氣液分離器的工作原理:大量含水的蒸汽或壓縮空氣進入汽水分離器,并在其中以離心向下傾斜式運動;夾帶的水份由于速度降低而被分離出來;被分離的液體流經自動疏水閥排出,干燥清潔的蒸汽從分離器出口排出。
擋板式氣液分離器的工作原理:通過五級分離—降速、離心、碰撞、變向、凝聚等原理,除去介質中的液態水份,達到凈化的作用。常安置在后冷卻器的后面。
離心加擋板式氣液分離器的工作原理:主要應用在介質壓力比較低,工況要求系統壓降小的情況,比如甲烷氣體的過濾,因為其壓力通常不高,單一的離心式或擋板式不能達到處理效果。
技術參數:
設計壓力 1.6MPa
水壓試驗壓力 2.25 MPa
設計溫度 80℃
腐蝕裕度 1mm
分離效率 99%
材料 Q235-B
旋流式氣液分離器結構圖:
外形尺寸:
型號 | 口徑 | 外形尺寸mm | 處理量m3/min | 排污口尺寸 | 配套后冷卻器型號 | |||
E | F | G | H | |||||
BJQF | DN32 | 280 | 400 | 133 | 330 | 6 | 自動放水閥 | HL4/1,HL2/1 |
BJQF | DN50 | 400 | 600 | 159 | 360 | 18 | 自動放水閥 | HL5/1,6/1, |
BJQF | DN65 | 400 | 600 | 159 | 360 | 18 | 自動放水閥 | HL10/1 |
BJQF | DN80 | 510 | 760 | 219 | 420 | 42 | 自動放水閥 | HL13/1,20/1 |
BJQF | DN100 | 580 | 850 | 273 | 480 | 60 | 自動放水閥 | HL40/1 |
BJQF | DN125 | 580 | 850 | 273 | 480 | 60 | 自動放水閥 | HL60/1,70/1,80/1 |
BJQF | DN150 | 650 | 990 | 426 | 630 | 120 | 自動放水閥 | HL100/1 |
BJQF | DN200 | 630 | 1040 | 426 | 630 | 150 | 自動放水閥 | HL150/1 |
BJQF | DN250 | 770 | 1180 | 478 | 680 | 200 | 自動放水閥 | HL200/1 |
BJQF | DN300 | 840 | 1300 | 630 | 830 | 400 | 自動放水閥 | HL370/1 |
BJQF | DN400 | 1180 | 1910 | 820 | 1090 | 600 | 自動放水閥 | HL370/1 |
