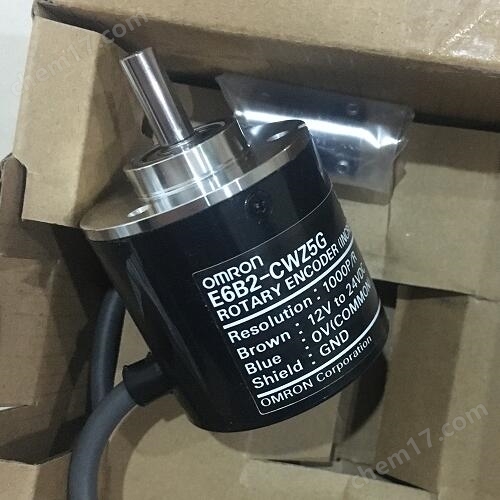

E6B2-CWZ5G-P 1000P/R2MOMS 日本歐姆龍旋轉式編碼器/小型結構
- 公司名稱 上海乾拓貿易有限公司
- 品牌 OMRON/歐姆龍
- 型號 E6B2-CWZ5G-P 1000P/R2MOMS
- 產地 日本
- 廠商性質 經銷商
- 更新時間 2025/8/7 9:21:07
- 訪問次數 3587
歐姆龍旋轉式編碼器OMRON編碼器用途供應歐姆龍編碼器OMRON旋轉編碼器歐姆龍編碼器產品優點
聯系方式:羅丹18917038407,18918572467 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 電子/電池,電氣 |
---|
日本歐姆龍旋轉式編碼器/小型結構
外形尺寸φ40×39mm
環境溫度范圍工作時:-10~+55℃、保存時:-25~+80℃ (無結冰)
環境濕度范圍工作時、保存時:各35~85%RH (無結露)
絕緣電阻20MΩ以上(DC500V兆歐表)導線端整體與外殼間
耐電壓AC500V 50/60Hz 1min 導線端整體與外殼間
振動(耐久)10~55Hz 上下振幅1.5mm X、Y、Z各方向 2h
沖擊(耐久)500m/s2 X、Y、Z各方向 3次
旋轉編碼器是用來測量轉速并配合PWM技術可以實現快速調速的裝置,光電式旋轉編碼器通過光電轉換,可將輸出軸的角位移、角速度等機械量轉換成相應的電脈沖以數字量輸出(REP)。
增量式BEN編碼器是將位移轉換成周期性的電信號,再把這個電信號轉變成計數脈沖,用脈沖的個數表示位移的大小。絕對式編碼器的每一個位置對應一個確定的數字碼,因此它的示值只與測量的起始和終止位置有關,而與測量的中間過程無關。
解決的方法是增加參考點,編碼器每經過參考點,將參考位置修正進計數設備的記憶位置。在參考點以前,是不能保證位置的準確性的。為此,在工控中就有每次操作先找參考點,開機找零等方法。
分為單路輸出和雙路輸出兩種。技術參數主要有每轉脈沖數(幾十個到幾千個都有),和供電電壓等。單路輸出是指旋轉編碼器的輸出是一組脈沖,而雙路輸出的旋轉編碼器輸出兩組A/B相位差90度的脈沖,通過這兩組脈沖不僅可以測量轉速,還可以判斷旋轉的方向。
保護結構 *3IEC標準 IP50
連接方式導線引出型(標準導線長500mm)
軸徑實軸φ6mm
分辨率(脈沖/旋轉)600、1000、2000、2500 *1
輸出形式*2互補輸出
電源電壓DC 12(-10%)~24(+15%) V
輸出相位差A相、B相位差90°±45°
輸出容量輸出電壓:VH=Vcc-3V以上(Io=30mA)
旋轉增量式編碼器以轉動時輸出脈沖,通過計數設備來知道其位置,當編碼器不動或停電時,依靠計數設備的內部記憶來記住位置。這樣,當停電后,編碼器不能有任何的移動,當來電工作時,編碼器輸出脈沖過程中,也不能有干擾而丟失脈沖,不然,計數設備記憶的零點就會偏移,而且這種偏移的量是無從知道的,只有錯誤的生產結果出現后才能知道。
日本歐姆龍旋轉式編碼器/小型結構
