神鋼離合器TZ-6.3

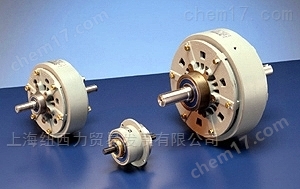

扭力控制型離合器制動器系列
1.磁粉離合制動型
POC帶軸自然冷卻式離合器形:POC-5A,POC-10,POC-20,POC-40,POC-80
PHC-R空軸自然通風式離合器形:PHC-2.5R,PHC-5R,PHC-10R,PHC-20R
PMC微型自然冷卻式離合器形:PMC-10A3上海紐西力貿易發展有限公司
POB帶軸自然冷卻式制動器形:POB-0.3,POB-0.6A,POB-1.2A,POB-2.5A,POB-5A,POB-10,POB-20,POB-40,POB-80
PHB自然冷卻中空軸式制動器形:PHB-0.6,PHB-1.2,PHB-2.5,PHB-5,PHB-10,PHB-20上海紐西力貿易發展有限公司
PRB-H自然冷卻中空軸式制動器形:PRB-1.2H,PRB-2.5H,PRB-5H,PRB-10H,PRB-20H
神鋼離合器TZ-6.3
■使用前的注意事項
請不要損壞引導線或是端子臺。
離合器內部的磁粉由于搬運時的震動而發生偏移、旋轉緩慢等現象。在這種情況下,請將離合器的上下顛倒,用錘子等在外周輕輕敲幾下。
請不要長時間將離合器放置在潮濕的地方。
神鋼電機離合器■安裝時的注意事項
安裝時,不要對軸施加過大的力。
直接安裝帶軸形的時候,必須使用撓性聯接器,同心度和直角度要在聯接器的允許值內。
將引導線連接到端子臺上時,必須使用增幅器端子,并確保引導線和端子鎖緊。另外,端子必須要蓋上連接后附屬的橡膠蓋子,充電的部分請不要露出來。而且,引導線不要接觸到旋轉部。
不要將安裝臺的通氣窗堵塞。
安裝臺5形以上的離合器,請安裝在輸入軸輸出軸的兩側。(安裝要領請參考安裝的例子)
神鋼離合器TZ-6.3
■允許外伸負荷
用滑輪等外伸驅動的時候,請在允許外伸負荷以內。實際上的外伸負荷可通過下面的公式來求出。
F= (N)
F:負荷(Nm)
T:傳達扭矩(Nm)
D:滑輪、鏈輪等的螺距直徑
f:負荷系數(如果是皮帶的話2~4,如果是滑輪的話1.2~1.5)
●表2 允許外伸負荷
型號 | l(mm) | P(N) | l(mm) | P(N) | l(mm) | P(N) |
POC/POB-0.3 | 10 | 134 | 13 | 125 | 23 | 100 |
POC/POB-0.6A | 10 | 205 | 13 | 190 | 26 | 130 |
POC/POB-1.2A | 10 | 235 | 17 | 200 | 34.5 | 140 |
POC/POB-2.5A | 10 | 400 | 21.5 | 315 | 43 | 220 |
POC/POB-5A | 10 | 930 | 28.5 | 615 | 57 | 420 |
POC/POB-10 | 10 | 1425 | 33.5 | 1065 | 67 | 720 |
POC/POB-20 | 10 | 1730 | 35.5 | 1200 | 71 | 900 |
POC/POB-40 | 10 | 2640 | 46 | 1960 | 92 | 1470 |
POC/POB-80 | 10 | 3910 | 55 | 2940 | 110 | 2260 |
(注)1.此表為1000r/min,軸承的壽命以6000Hr為基準。
2.請根據旋轉數和用途乘上表中的系數。
3.此表為沒有軸向負荷的情況。
●表3.速度系數
旋轉數(r/min) | 速度系數 | 旋轉數(r/min) | 速度系數 |
50 | 2.74 | 1000 | 1.00 |
100 | 2.18 | 1200 | 0.95 |
200 | 1.72 | 1400 | 0.89 |
400 | 1.37 | 1600 | 0.86 |
600 | 1.20 | 1800 | 0.82 |
800 | 1.09 | — | — |
●表4.用途系數
用 途 | 用途系數 |
不需要經常運轉的器械裝置 | 3.00 |
短時間使用或者間歇性使用的機械,在由于突發故障而停止運轉時也不會有重大影響的 | 1.50 |
不連續使用,但在運轉時是*的機器 | 1.22 |
一天運轉8個小時,通常不達到大限度運轉的機器 | 1.00 |
一天8小時通常達到大限度運轉的機器 | 0.89 |
一天24小時連續運轉的機器 | 0.65 |
一天24小時運轉,即使出現故障也絕不能停止的機械 | 0.51 |
■豎軸使用的注意事項
電磁磁粉離合器/剎車本來是以橫軸安裝狀態時的使用性能來作為標準規格的。因此根據此原則請在水平軸上安裝使用。
■相對旋轉
磁粉離合器/剎車的相對旋轉數通常在30r/min以上。如果想在30r/min以下,需與神鋼商討。
■扭矩的控制范圍
請在定格扭矩的3~*的范圍內使用。
■運轉前的注意事項
安裝完成后,不讓離合器或者剎車旋轉,通入/切斷勵磁電流,查看控制回路是否正常工作、勵磁電壓是否是規定值。另外,也要確認機械的其他部分是否正常運轉。
如無異常,請按照下述的要求進行磁粉均勻運轉。離合器或者剎車內部的磁粉,由于搬運時的震蕩而使磁粉位置發生偏移,為了使磁粉集中在運轉空隙中要進行磁粉均勻運轉。
磁粉均勻運轉的步驟
A在無勵磁的狀態下,盡可能讓其以高速(但是要在1000r/min以下)來運轉1分鐘左右,將勵磁電流設定在定格時的1/4~1/5,旋轉的同時讓勵磁電流通入5秒鐘,然后切斷勵磁電流10秒鐘,反復進行此操作20次。
B在*次安裝離合器、剎車時,或者在移動已經安裝好了的離合器、剎車的裝置時,必須在進行磁粉均勻運轉后,才能進行正規的運轉。
C如果不進行充分的磁粉均勻運轉離合器就會出現扭矩偏低、不安定的現象,所以要充分進行均勻運轉,讓磁粉(磁性粉體)分布均勻,這樣才能產生符合勵磁電流的扭矩。
