4WEH16W7X/6EG24N9S2K4 力士樂電磁閥產品示意圖
- 公司名稱 上海乾拓貿易有限公司
- 品牌 REXROTH/德國力士樂
- 型號 4WEH16W7X/6EG24N9S2K4
- 產地 德國
- 廠商性質 經銷商
- 更新時間 2025/8/11 11:11:53
- 訪問次數 1378
聯系方式:單榮兵17321056802 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
3C閥門類別 | 工業 | 流動方向 | 其他 |
---|---|---|---|
應用領域 | 電子/電池,電氣 |

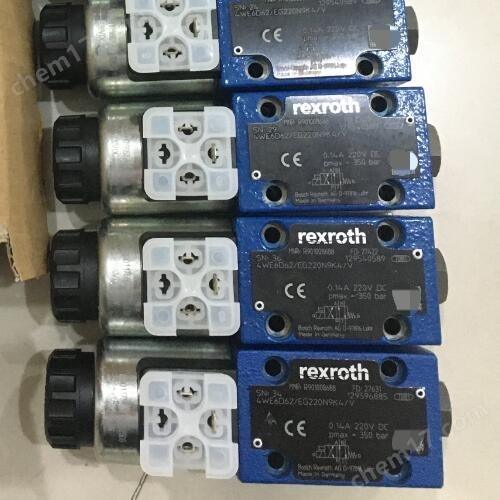

力士樂電磁閥產品示意圖
控制主閥芯(2)由彈簧或液壓保持在中位或初始位置·控制油由外部供給輿回油(見第2頁)
此型閥中﹐主控制閥芯(⑵)由兩個對中彈簧(3.1)和(3.2)保持在中位·兩彈簧腔(6)和(8)經連接板(11)輿油口X和Y相通。
當閥芯(2)一端受先導油壓時﹐閥芯運動至操作位置﹐相應的油口打開·當撤去控制壓力﹐閥芯另一端的彈簧把閥芯推回中位或初始位置。
DBEM型閥門是一種先導操作的壓力釋放閥,用于限制液壓系統中的工作壓力。通過這些閥門,可以根據電信號值連續調節需要限制的壓力。該閥門主要由殼體(1)、主滑閥(3)、壓力限制的夾板閥(2)和比例先導控制閥(11)組成。
電磁閥線圈燒壞,可拆下電磁閥的接線,用萬用表測量,如果開路,則電磁閥線圈燒壞。原因有線圈受潮,引起絕緣不好而漏磁,造成線圈內電流過大而燒毀,因此要防止雨水進入電磁閥。此外,彈簧過硬,反作用力過大,線圈匝數太少,吸力不夠也可使得線圈燒毀。緊急處理時,可將線圈上的手動按鈕由正常工作時的“0”位打到“1”位,使得閥打開。
電磁閥的滑閥套與閥芯的配合間隙很小(小于0.008mm),一般都是單件裝配,當有機械雜質帶入或潤滑油太少時,很容易卡住。處理方法可用鋼絲從頭部小孔捅入,使其彈回。根本的解決方法是要將電磁閥拆下,取出閥芯及閥芯套,用CCI4清洗,使得閥芯在閥套內動作靈活。拆卸時應注意各部件的裝配順序及外部接線位置,以便重新裝配及接線正確,還要檢查油霧器噴油孔是否堵塞,潤滑油是否足夠。
1-.在內部先導泄油的情況下,油口工中的液壓背壓﹔或在外部先導泄油的情況下,油口Y中的液壓背壓添加到先1'導控制上設置的閥響應壓力。
類型DB和DBW的壓力控制閥是先導式溢流閥。它們用于工作壓力的限制(DB)或壓力限制以及電磁線圈操作卸載(DBW)。
溢流閥(DB)的基本構成是帶主閥插件(3)的主閥(1)和帶壓力調節元件的導閥(2)。
如果連接B的直徑不同于? D3或(? D3*),則必須計算從蓋支撐表面到孔中心的距離。4連接件B可以圍繞連接件A的中心軸線布置。但是,必須注意不要損壞緊固孔和控制孔。
為了控制閥,使用外部控制電子設備(伺服放大器),其放大模擬輸入信號(設定點),使得伺服閥通過輸出信號以電流控制的方式被控制。
線圈并聯連接在接線盒或放大器上(見圖)。如果是串聯連接,觸點B和C必須連接。電橋E-F可用于插頭正確連接的電氣檢測或電纜斷裂檢測。從A(+)到D(-)的電控制導致B→T的體積流動方向。反向電控制導致P→B的體積流動方向
R901016786 4WEH25J6X/6EG24N9ETSK4/B10D3V
R901016944 4WEH16HD7X/OF6EG24N9ETSK4/B10D3
R901019888 4WEH16J7X/6EG48N9ES2K4/B10
R901020758 4WEH25Q6X/6EG24N9ES2K4/B10D3
R901021443 4WE6D6X/EG24NXEZ2
R901021615 4WEH16J7X/6EG24N9ETK4/B10D3V
R901025142 4WEH16W42-7X/6EG24N9ETK33L/10N10D4SO803
R901025267 4WEH16L7X/6SG24N9K4
R901025375 4WEH10R4X/6EW230N9ETS2K4/B10
R901025621 4WEH16D7X/6EG24N9K4/B10D3
R901028564 4WE10UA3X/CG24N9K4SO99
R901030477 4WEH32L6X/6EG24N9K4
R901031173 4WEH16J2-7X/6EG24N9ETS2K4/B10
R901033502 4WEH16D7X/6EW230N9ETS2K4/B10
R901040970 4WE10W3X/CG24N9K33L/C
力士樂電磁閥產品示意圖
