模擬帶寬（-3 dB）

125MHz

250MHz

125MHz

250MHz

輸入通道數

2+EXT

4+EXT

Z大模擬通道采樣率

雙通道機型：2.5GSa/s（單通道）1.25GSa/s（雙通道）

四通道機型：2.5GSa/s（單通道）2.5GSa/s（雙通道）1.25GSa/s（四通道）

采樣方式

普通采樣、峰值檢測、高分辨率、平均、分段采集

存儲深度

100M

Z高波形捕獲率

500,000wfms/s（高刷新率模式）

垂直分辨率

12-bit

靈敏度（伏/格）范圍

500μV/div～10 V/div

時基檔位

500ps/div - 1000s/div，1-2-5 步進

直流增益精確度

3%(≤1mV); 2% (2mV); 1.5% (≥5mV）

時基精度

±1 ppm（典型值）

輸入阻抗

1MΩ±2%，與15pF±5pF并聯，50Ω±2%

探頭衰減系數

1.00μX-1.00MX，按1-2-5 進制方式步進，支持自定義

觸發類型

邊沿, 脈寬, 斜率, 視頻, 超時, 欠幅, 超幅, 第N邊沿觸發, 邏輯觸發, RS232 / UART, I²C, SPI, CAN, LIN

解碼

RS232 / UART, I²C, SPI, CAN, LIN

自動測量

周期、頻率、正脈寬、負脈寬、上升時間、下降時間、屏幕脈寬比、正占空比、負占空比、平均值、峰峰值、

均方根值、過沖、Z大值、最小值、頂端值、周均方根、底端值、幅度、預沖、標準差、正脈沖個數、負脈沖個數、上升沿個數、下降沿個數、面積、周期面積、延遲（A↑-B↑）、延遲（A↑-B↓）、延遲（A↓-B↑）、延遲（A↓-B↓）、相位（A↑-B↑）、相位（A↑-B↓）、相位（A↓-B↑）、相位（A↓-B↓）、FRR（A↑-B↑）、FRF（A↑-B↓）、

FFR（A↓-B↑）、FFF（A↓-B↓）、LRR（A↑-B↑）、LRF（A↑-B↓）、LFR（A↓-B↑）、LFF（A↓-B↓）

數學運算

加、減、乘、除、&&、||、^、！、微分、積分、平方根， 函數運算(Lg/Ln/Exp/Abs/Sine/Cosine/Tan),用戶自定義函數,數字濾波（低通、高通、帶通、帶阻)、FFT（Vrms，dBVrms, Radians，Degrees）

頻率計

6位數字頻率計；Z大頻率：示波器Z大模擬帶寬

電壓表

支持DC, AC+DCrms, ACrms；分辨率：4位（ACV/DCV）

信號發生器主要指標（選配）

Z大輸出頻率

雙通道 50MHz

采樣率

160MSa/s

垂直分辨率

14 bits

輸出幅度

高阻：2mVpp ~ 10Vpp；50Ω：1mVpp ~ 5Vpp

標準波形

正弦波、方波、三角波、脈沖波、噪聲

任意波形

指數上升、指數衰減、Sin(x)/x、階梯波、噪聲等28種內建波形

任意波

1μHz ~ 10 MHz

任意波波形長度

2-16K點

輸出阻抗

50Ω（典型值）

調制類型

AM, FM, PM, FSK，掃頻和脈沖串

其他

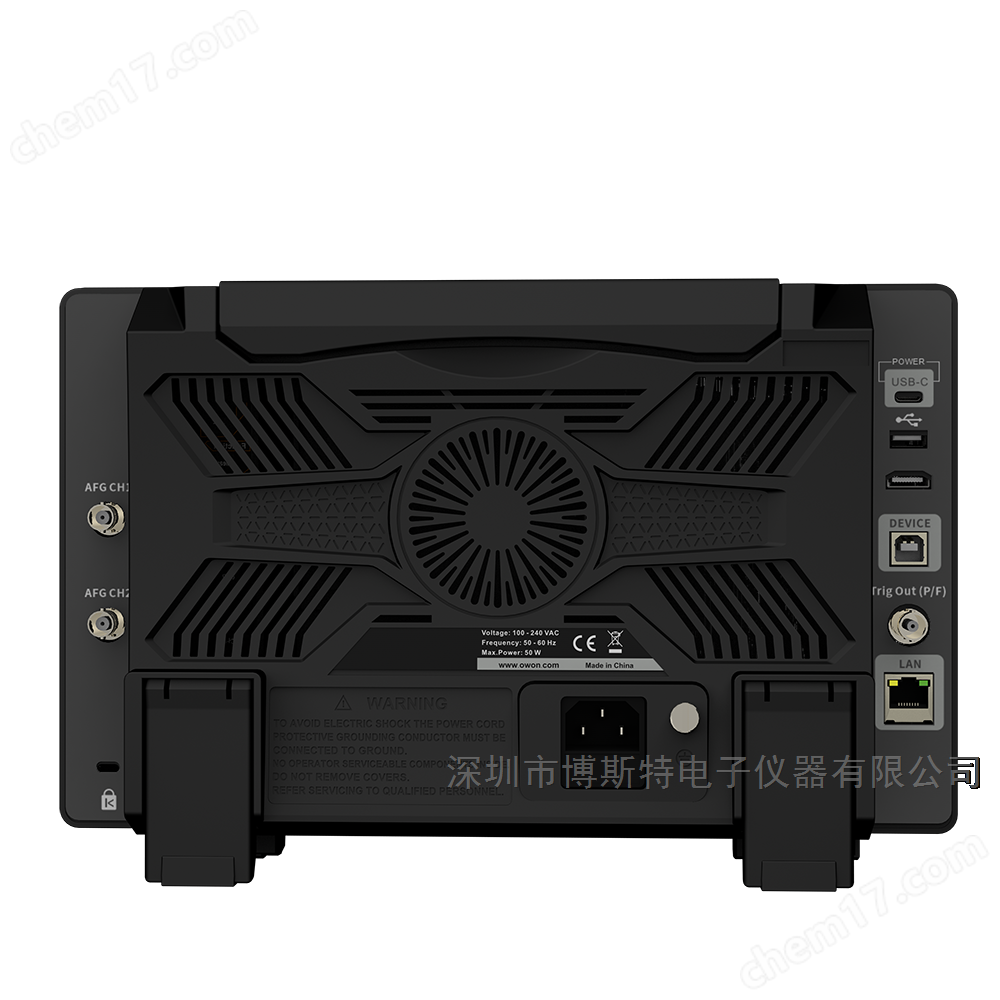

通訊接口

HDMI；USB device *1, USB Host *3 ；Trig Out(P/F)；Type-C 供電口[1]；LAN 接口

顯示

10.1英寸（1024×600），多點觸控電容屏

電源

100V – 240 VACRMS, 50/60 Hz, CAT Ⅱ

尺寸

325mm * 111.5mm * 209mm（長*寬*高）

重量

約3.2千克（主機）
