MVF403系列

1988年飛利浦*推出用于體育泛光的照明系統ArenaVision ,在實踐中得到了*好評。隨著照明技術的發展和體育照明要求的提高，飛利浦對ArenaVision進行了全面的升級，升級后的ArenaVision具有更高、更有效的利用率，能*國內及賽事電視轉播的高規格要求。全新2KW ArenaVision MVF403結合了創新的飛利浦MHN-SA 2000W緊湊型單端金屬鹵化物光源和高技術單片高精度光學系統，能提供更高的光效。除提高光輸出和反射效率外，安裝和更換光源也更方便，整燈IP65，并使用新型安全保護開關和突破性的電子熱觸發裝置。ArenaVision MVF403特別為運動場照明而設計，讓現場的運動員和觀眾以及電視觀眾都能更好地參與和感受比賽的精彩與激動。

主要應用

• 大型體育場、高爾夫球場、滑雪場、賽馬場，體育訓練場

• 大面積場地照明

適配光源

• MasterMHN-SA 2000W/956 GX22  400V

燈具特點

• 全新ArenaVision的整片光學系統配合設計的MHN-SA  2000W光源的軸向光學概念，提供比傳統燈具高10%左右的光效，可減少安裝所需的燈具數量，節省投資。

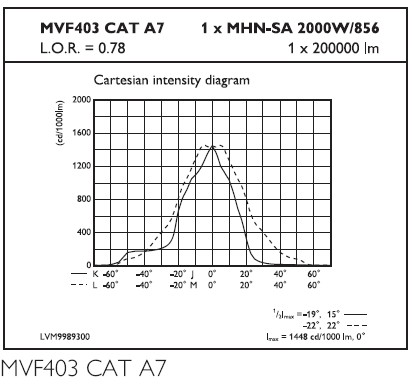

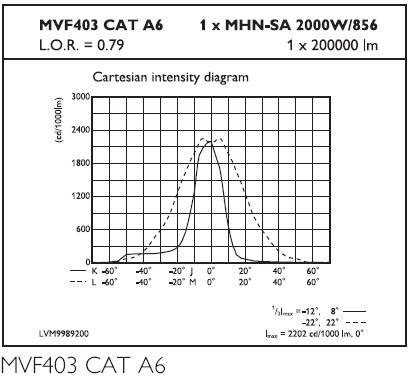

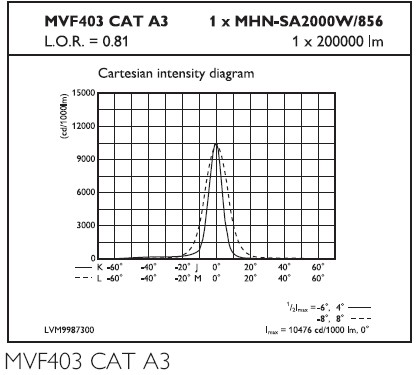

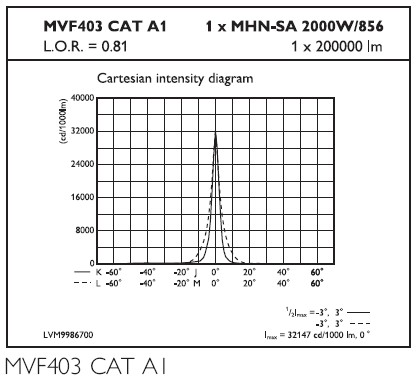

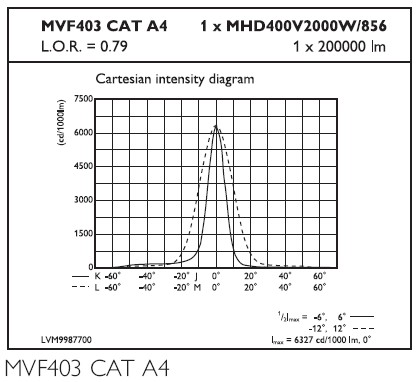

• 燈具有8種配光選擇，內置反射器無論在遠處還是近處都能減少溢出光和眩光

• 背后開啟，方便安裝和更換光源

• 燈具防塵和防水等級高達IP65，無需內部清潔維護

• 標準產品類型電壓為380/415V，其觸發器和接線端子被固定在安裝支架上的接線盒里

• 不銹鋼金屬網以防止大片的玻璃掉落

• 燈具內置安全開關，燈具打開時，自動切斷電源(無需增加任何接觸器或其它器件)

• 硅橡膠密封圈確保燈具、電器箱和熱啟動模塊的防水防塵等級為IP65

• 采用熱啟動類型時，燈具僅在標準配置上直接配帶熱啟動模 塊，而不改變其他配置，經濟有效地確保當電源中斷后可立即再啟動

• 燈具兩側為瞄準自帶半圓規刻度儀

• 采用高性能插拔式彈簧燈座，可單手操作，安裝和更換光源更加容易，簡單快速，節約安裝成本

• ArenaVision是體育照明的重要工具，是一個完善的系統，包括反射器、電器和單支光源，確保系統高效率和低眩光

光源特點

• MHN-S A2000W/956光源具有200, 0001m的光通量，Ra90的高顯色性和Tc5，  600K的色溫，*zui高級制的電視轉播需求

• 新型緊湊型單端短弧石英金屬鹵化物光源MASTER MHN-SE2000W/956專門為MVF404而開發設計的，不帶外殼，

適合380-415 V/50 Hz電源，能為運動場地帶來*的照明效果

• 為了使配光得到*的控制，光源位置在燈具中處于軸向，位置，單端燈角GX22，應用特殊軸向光學系統的設計概念，確保zui大的光輸出、精確的配光和zui小的溢出光。同時，光源任意安裝位置允許燈具多種安裝方式的需要

• 光源MASTER MHN-SA 2000 W的熱啟動裝置能直接結合標準電器系統使用

材質和工藝

• 耐腐蝕高壓鑄鋁燈體和后蓋

• 高純鋁(99.99%)陽極氧化反射器，反射率高

• 下照型采用1.6mm厚化學處理的鋼化玻璃，上照型采用3mm厚陶瓷玻璃(微晶玻璃)

• 硅橡膠密封圈

• 不銹鋼搭口方便更換光源

• 熱浸電鍍鋼安裝支架噴黑色漆

電器箱

• 分離式電器箱

安裝

• 燈具輕便，配有容易搬運的手柄，能360°調節的安裝支架。同時MVF403可采用精確的瞄準器ZVF403 PAD配件，安裝在燈體的頂端和低端。允許燈具排列在一起，但要使燈具水平方向可調節。在維修期時燈具的初始瞄準位置可以通過瞄準記憶裝置保留。

• zui高環境溫度室外35°C(室內25°C )

• 仰角70°時投影面積為0.20m2風阻系數Cx為0.9 3
