WTL-A220力矩限制器是于塔式起重機的安全保護裝置，該項安全監控系統又稱之為塔機力矩限制器或塔機黑匣子。WTL-A220力矩限制器在總結國內外*的力矩限制器（安全裝置）經驗的基礎上，應用新技術，新器件，研制生產而成, WTL-A220力矩限制器產品經專家鑒定達到國內水平，獲得湖北省重大科學技術成果。

     WTL-A220塔機力矩限制器是根據GB/T 5031-2008《塔式起重機》、GB 12602-2009《起重機械超載保護裝置》、GB 5144-2006《塔式起重機安全規程》、GB 6067.1-2010《起重機械安全規程》和GB/T3811-2008《起重機設計規范》等有關要求設計生產的新一代高性能塔式起重機安全監控裝置。

儀表功能介紹

1、實時監控采集起吊重量、工作幅度、吊鉤高度、回轉角度、環境風速等多項與安全相關的作業工況數據。

2、大液晶顯示屏，界面以數值、文字、圖形等方式實時顯示當前實際工作參數和塔機額定工作能力參數，更直觀的了解塔機工作狀態。

3、當實際起重量超過95%額定起重量時，發出重量聲光報警信號；當實際工作幅度接近設定的zui小工作幅度和zui大工作幅度時，發出幅度聲光報警信號；當有工況參數達到預設的限定值時儀表輸出安全控制信號，確保施工安全。

1、內置USB接口可隨時導出數據，通過對記錄數據的分析可以完整的還原塔機作業狀況，有助于調查事故原因及認定事故責任。

2、配備*的GPS模塊，可實時定位塔機所在的地理位置；并通過GPRS模塊將現場工況參數實時傳輸?shù)竭h(yuǎn)程服務器；用戶通過互聯網遠程監控平臺即可監控任何地點的塔機作業。

3、監控系統遠程鎖機的功能可以在網絡遠程監控端對任何地點的塔機進行控制鎖機，如發現異常情況即可遠程控制機重機作業，真正起到監控和防范的功能。

1、內置超大容量存儲器，可存儲5萬條工作循環記錄(遠大于國標的16000條)。

2、數據掉電保持功能，免去斷電重新調試的煩惱，可以*連續工作；

3、儀表適應AC80V~AC250V電壓，超寬的電壓適應性保證了儀表在塔機電壓不穩定情況下仍然能正常運行；另有防抖動延時功能使儀表輸入數據適應性大大增強。

1、具有原始參數備份和恢復功能，一旦數據誤設導致不能正常工作即可使用此功能恢復初始狀態。

2、本儀表操作系統具有多級密碼保護功能，可設定修改權限和防止無關人員的隨意修改。

3、特設有“控制解除”鍵，此狀態下儀表不做控制輸出，滿足用戶特殊工況需求。

塔機/塔吊遠程安全監控系統 塔機/塔吊力矩限制器(3限位遠程版)主要組件

WTL-A220主機儀表

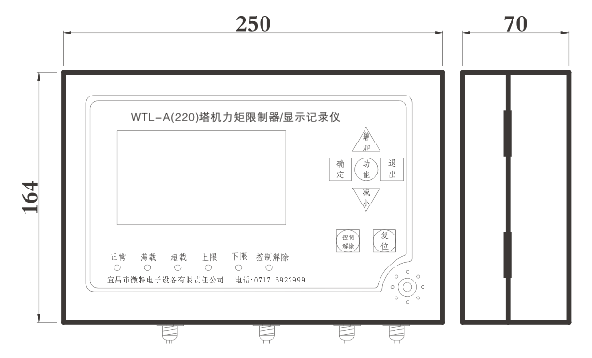

WTL-A220主機儀表尺寸圖

儀表主要參數

1、測量功能:

    重量測量范圍：0T～999.9T（可調）

    分辨力：0.1T

    綜合精度：±5%(F.S.)

    傳輸距離：不大于 300m

2、顯示功能:

    藍色 240x128 點陣液晶屏顯示；

    液晶顯示屏機械數據：

3、使用條件：

    工作環境溫度：－20℃～60℃

    工作環境相對濕度： 90%RH（20℃）

    振動：加速度≤5g(g 為重力加速度)

    工作電壓：AC 220V±10% 7A

    預置輸出接點容量：AC 220V

    動作誤差：≤±3%(F.S.)

4、儀表的安裝方式為壁掛式，尺寸為：250mm x164mm x70mm。在儀表的底部采兩個φ6 固定孔安裝儀表。

5、自動控制功能

      當實際起重量在 *-110%的額定起重量之間時，給出“超載”開關量信號，結合起重機控制電路可以實現吊鉤只能下降不能上升的安全保護功能；

      當實際工作幅度達到設定的zui小工作幅度時，給出“減幅”開關量信號，結合起重機控制電路可以限制小車?yán)^續減幅動作；

      當實際工作幅度達到設定的zui大工作幅度時，給出“增幅”開關量信號，結合起重機控制電路可以限制小車?yán)^續增幅動作；

      當實際起重力矩達到額定值的 80%時，給出“≥80%重量”開關量信號，結合起重機控制電路可以使變幅速度自動從高速轉到低速運行；

      當實際起重力矩達到額定值的 50%時，給出“≥50%重量”開關量信號，結合起重機控制電路可以使起升速度自動從高速轉到低速運行；

      當?shù)蹉^實際起升高度達到設定的高度值時，給出“高度”開關量信號，結合起重機控制電路可以限制吊鉤繼續起升；

      當環境風級達到設定的控制風級時，給出“風速”開關量信號，提醒操作人員做好相關防護工作；

      當回轉角度到達限制的角度范圍時，給出“方位”開關量信號，，結合起重機控制電路可以限制危險動作。

DXZ幅度、高度傳感器

      小車工作幅度的測量：將小車變幅鋼絲繩圈筒（減速器）外接的行程限位器更換成帶測長功能的幅度傳感器。

      吊鉤起升高度的測量：將起升圈筒（減速器）外接的行程限位器更換成帶測長功能的高度傳感器。

尺寸圖如下圖所示：

DXZ幅度、高度傳感器尺寸圖

      更換行程限位器需要知道傳動比、原來的行程限位器安裝尺寸是否*。

ZX軸銷式重量傳感器

根據塔機的結構，可采用軸銷傳感器取力方式。

傳感器具體性能指標：

1、精度等級：0.03、0.05

2、靈敏度：2.0±0.005mV/V

3、輸入阻抗：780±20Ω

4、輸出阻抗：700±2Ω

5、絕緣電阻：≥5000MΩ

6、zui大供橋電壓：15V

7、安全過載：150％F.S.

8、溫度范圍：-30℃～+70℃（常溫系列）

9、防護等級：IP66、IP67

10、輸出信號: 0～20mV 電壓模擬信號

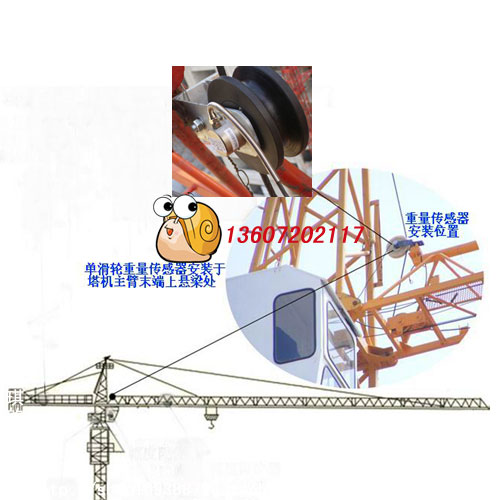

ZX 型軸銷式傳感器安裝位置示意圖

      如果選用軸銷傳感器的話，可以按原來的滑輪軸銷尺寸定做軸銷傳感器，將其更換即可。需要提供軸銷的詳細尺寸、卡板的安裝位置、鋼絲繩的倍率、載荷曲線表等參數。

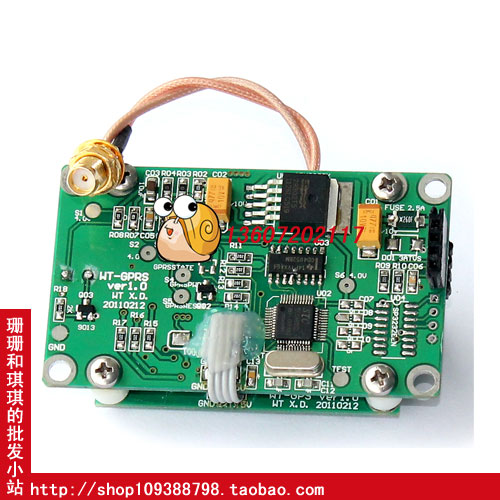

內置GPS GPRS無線通訊模塊

系統安裝示意圖

主要參數

遠程安全監控系統布局
