一、氣動緊急切斷閥--概述：

水流指示器 高靈敏度蒸汽減壓閥 絲口蒸汽減壓閥 彈簧活塞式減壓閥 氣體減壓閥 波紋管減壓閥 支管減壓閥 水用減壓閥 比例式減壓閥 鑄鐵比例式減壓閥 減壓穩壓閥 蒸汽減壓閥 活塞式蒸汽減壓閥 平衡閥 自力式壓差控制閥 限流止回閥 緊急關閉閥 壓差旁通閥 700X多功能水泵控制閥 水力電動控制閥 泄壓閥/持壓閥 流量控制閥 緩閉止回閥 減壓穩壓閥 遙控浮球閥 多功能水泵控制閥 *止回閥 對夾升降式止回閥 蝶形止回閥 微阻緩閉止回閥 橡膠瓣止回閥 消聲止回閥 滑道滾球式止回閥 微阻球形止回閥 防污隔斷閥 高溫中壓電磁閥 液化氣用閥門 液化汽槽車球閥 液氨緊急切斷閥 液動緊急切斷閥 閘閥 不銹鋼保溫閘閥 燃?xì)忾l閥 鑄鋼法蘭閘閥

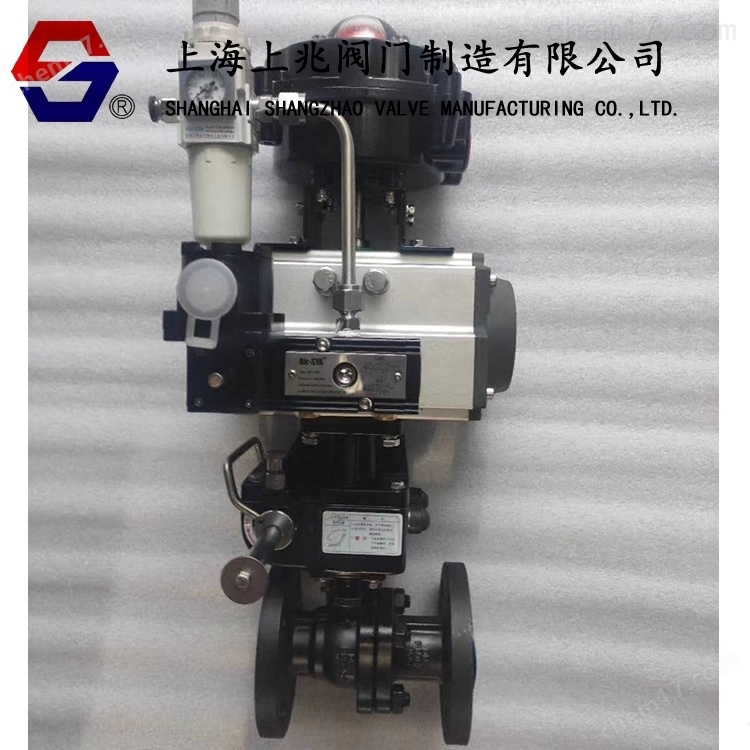

ZSHR系列氣動O型球閥，球芯采用O型通孔，浮動球式閥門閥座采用彈性補償閥前密封，雙保護蓋式填料函裝置，保護閥桿在壓力下不致脫出，閥內腔能自動泄壓，防止閥腔內產生非正常高壓，可設置防靜電防火結構，閥門的流量系數大，流阻小，角行程啟閉迅速。

二、氣動緊急切斷閥--用途：

ZSHR氣動O型切斷球閥適用于石油化工、冶金、制藥、食品、造紙、輕紡、電力、給排水等系統，控制一切腐蝕或非腐蝕性的液氨、天然氣、氣體、液體等介質。

三、氣動O型切斷球閥--閥體：

四、氣動O型切斷球閥--閥內組件：

五、 氣動O型切斷球閥--執行機構：

六、 氣動O型切斷球閥--閥作用型式：

單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC）

雙作用執行機構：氣關式（B）--失氣時閥位保持（FL)；氣開式（K）--失氣時閥位保持（FL）

七、 氣動O型切斷球閥--附件：

電磁閥、防爆電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

八、流量系數Cv值、泄露量：

九、閥體材料的使用溫度及壓力范圍：

JB/T74-94    HG20596-97                                                單位：MPa        JIS                          單位：MPa

  ANSI                                                                                                                                            單位：MPa

十、 閥體、閥內件標準材料組合及使用溫度范圍

¤ R.TFE(F)：二氧化鉬強化聚四氟乙烯

¤ R.TFE(C)：碳纖維強化聚四氟乙烯

¤ HCr         ：鍍硬鉻

¤ S.S          ：部分堆焊司太萊合金

十一、結構圖：

十二、配用雙作用執行機構

PN1.6MPA   閥座材料：聚四氟乙烯

PN2.5MPA 閥座材料：聚四氟乙烯

PN4.0MPA 閥座材料：聚四氟乙烯

十三、配用單作用執行機構

PN1.6MPA 閥座材料：聚四氟乙烯

PN2.5MPA 閥座材料：聚四氟乙烯

PN4.0MPA 閥座材料：聚四氟乙烯

外型尺寸及重量

帶手輪機構的整機外型尺寸及重量
