革新移液系統---聲波移液方式Acoustic Droplet Ejection (ADE)

美國Labcyte公司Echo?革新了移液系統，應用聲波移液技術，儀器從母板source plate的孔的下方發出聲波，并“聆聽”其反射來決定孔中液體的成份和液體高度，這些都是自動進行的，耗時僅需幾微秒，使2.5nl的液體能精準地轉移到其上方倒扣的目標板destination plate的對應孔中。大體積的液體轉移靠每秒鐘轉移上百滴液體來實現。

傳統梯度稀釋與Echo移液對比

缺點：需要額外清洗槍頭以防止交叉污染，或使用一次性槍頭但會增加實驗成本，大量的用槍頭轉移的過程會*地累積誤差，從而產生不準確的移液結果。

優點：實驗過程得到精簡，生產率就會得到提升，并且節約成本和減少誤差。

Echo?liquid handler優勢

快速靈活

• 非接觸式的移液操作

• 更廣的移取液體類型范圍（水溶液和DMSO溶液）

• 預先校準好，易于使用

• 移液速度zui快500滴/秒

• 每天可以移取75萬個樣本

• 與大部分ANSI/SBS-標準微孔板兼容

• 無損害地轉移cDNA、蛋白質、活細胞、蛋白晶體和其他成份

高精度移液

• 每滴移液體積2.5nL

• 移取2.5nL小于10%目標體積偏差CVs <8%（測量DMSO含水量的準確度：小于8%；精密度：小于5%CV）

• 減少假陰性

• 沒有交叉污染

節約使用成本，環境友好

• 無需槍頭，每年可節省槍頭消耗上百萬

• 無清洗液體和危險液體

• 減少用于稀釋的板子Echo?liquid handler優勢

Echo?liquid handler應用

基因組學Genomics

• 實時定量基因擴增qPCR

• 基因表達Gene Expression

• 基因分型Genotyping

• RNA干擾RNAi

細胞學試驗Cell Based Assays

• 細胞信號轉導Cell Signaling

• 藥物敏感度檢測Drug Sensitivity Testing

蛋白質組學Proteomics

• 生物化學試驗Biochemical Assays

• 蛋白質結晶學Protein Crystallography

藥物開發Drug Discovery

• 高通量篩選和深入篩選HTS and Secondary Screening

• ADME Tox

• 樣品管理Sample Management

qPCR

Echo? liquid handler減少384孔和1536孔 qPCR試驗的消耗，使得總反應體積減少到250nl，由于不接觸液滴，故消除交叉污染。另外，納升級的體積移液的精確性和準確性使得高濃度的樣本無需事先稀釋。

利用Echo?進行cDNA梯度稀釋后進行PCR得到擴增曲線和CV值，可以看出曲線平滑，CV<1%

 RNA干擾

Echo? liquid handler可以移取納升級體積的濃縮的siRNA樣本，可以應用于構建siRNA文庫。通過Echo liquid handler構建的文庫板子可以儲存，當siRNA樣本用于轉染和篩選時，聲學和非接觸式的移液可以確保消除交叉污染。

上圖是應用Echo? liquid handler和傳統方法進行siRNA轉染效率比對，Echo? liquid handler表現了很高的效率

下圖是Bcl-1 siRNA給藥反應曲線圖，分別使用Echo? liquid handler和傳統方法

 微小化Screening體系

利用Echo? liquid handler可以將P450-Glo?篩選384孔反應體系微型到1 μL，這種微型反應體系增加了藥物開發過程中ADMET篩選的效用。

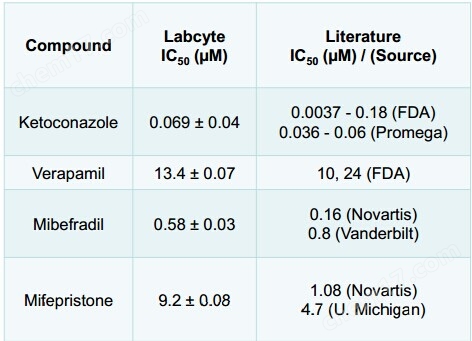

微型體系反應生成的抑制曲線（上圖），微型體系反應IC50值與文獻報道中IC50值比較（下圖），表明通過Echo? liquid handler建立的微型篩選體系的IC50與文獻報道的*，而且更穩定

Protein Crystallography

應用動態液體分析，Echo? liquid handler可以自動的調整每個孔的壓力需要，以確保精確地移取數百個結晶screens。

通過Echo? liquid handler和傳統方法移取蛋白質結晶產生的蛋白質結晶的對比圖，盡管移取體積很少，但是結晶結構表現出與手動大體積移取*性

Echo?系列成員

總部位于美國加州Sunnyvale的Labcyte是一家生產革命性移液系統的性生物技術公司。目前擁有64項，更多正在申請中，12年的時間發展了的數百個用戶，包括世界前制藥公司、中小型制藥公司、生物技術公司、CRO和學術機構等。是液體處理的*選擇。
