HCAM20/30型 高精度雙軸光電自準直儀

 產品簡介   Product introduction

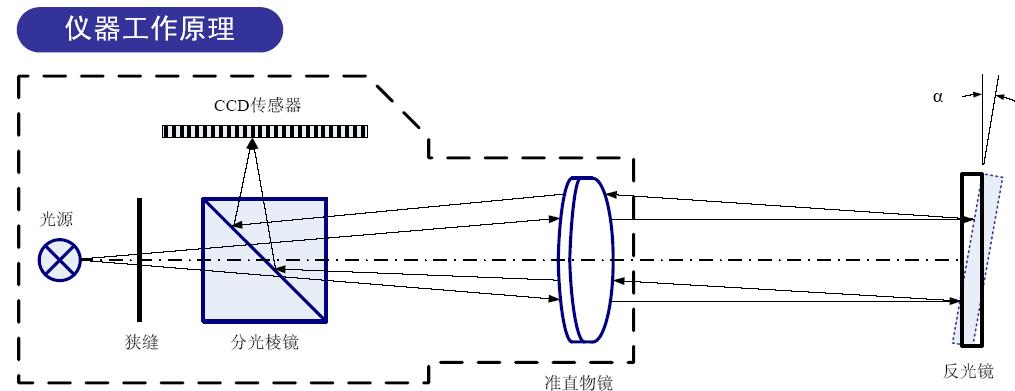

HCAM20/30型 高精度雙軸光電自準直儀采用光學自準直原理設計，結合半導體發光元件及線掃描CCD成像技術，通過內部嵌入式處理器進行高速實時信號處理，可同時對大范圍二維角度獨立進行精密測量；全系列準直儀產品均采用了電子目鏡技術，去除了傳統目鏡瞄準結構，找準直觀且方便，配合激光找準附件，可進行zui長達25米的測量距離。

本機結合了我公司電子目鏡技術、高分辨率圖像傳感技術和高速嵌入式數字圖像處理技術，可同時對兩個方向的角度進行測量，提供zui高0.2角秒的測量精度和zui高1KHz的動態頻響。

本機由高精度電子讀數頭、物鏡管、可調底座、反光鏡、顯示控制器（或PC機）、激光快速找準器等構成。運行于顯示控制器的測量軟件可顯示大視野的電子目鏡及測量數據，并可將數據保存為Excel兼容格式；激光快速找準器用于快速找準和調整，采用LVDS接口的型號可提供高速測量的同時，電纜連接長度可達到30米。

用戶可通過選配其它測量配附件及測量軟件完成動態測量應用，包括對角度、直線度、垂直度、平行度、平面度、同軸度等的高精度測量。是精密機械制造、光學加工、航空航天、計量實驗室理想的角度測量儀器。

本機采用模塊化設計，由高精度光電讀數頭、準直光管和顯示控制單元組成；根據接口的不同，系列產品可分為兩大類，一類是USB 2.0高速總線接口，符合即插即用規范，兼顧了便攜性和測量精度，非常適合于現場檢測；另一類則通過PCI插卡和計算機連接，適合于抗干擾要求較高的工業現場和實驗室使用，可以適配zui長為30米的通訊線纜。

每一臺出廠的HCAM20/30型 高精度雙軸光電自準直儀均經過獨立的裝配和調校，校準參數保存于光電讀數頭內，以保證每一個產品的質量和精度，通過選配相應的機械、光學附件及應用測量軟件模塊，本機可廣泛地用于工業生產、裝配、質量檢測、計量、科研等各種測量領域。

 應用范圍   Applications

本機適合于要求*測量精度的應用場合，如航空航天、高精度光學系統裝配等，同時也是各省市計量機構、高等院校和科研院所作為基準角度參考器具的理想選擇。

 應用領域   Application fields

1、實驗室基準角度器具;

2、精密旋轉臺檢測;

3、航空航天;

4、光學產品裝配及調整;

5、精密機械安裝定位;

6、計量機構;

7、機械產品直線度、平面度、垂直度、平行度等精度保障;

8、物理及光學實驗室;

性能特點：

■   工業嵌入式顯示終端(Embedded Display Unit);

■   實時視頻影像顯示功能(Real-time Video Display);

■   彩色液晶觸摸屏操作(Touch-sensitive Screen);

■   XY雙軸同時測量(Dual-axis measurements);

■   高分辨率圖像傳感器(High resolution Image Sensors);

■   電子目鏡顯示模式(Electronic Viewfinder);

■   長壽命LED光源(LED Light Sources);

■   全數字信號處理(Digital image processing technology);

■   RS-232數據接口(RS-232 interface);

■   豐富的測量配附件(Rich accessories);

■   可選配的上位機測量軟件模塊(Optional PC Software Package);

軟件功能：

■   數據格式兼容Excel軟件;

■   直線度測量軟件;

■   平面度測量軟件;

■   垂直度、平行度測量軟件;

■   轉臺測量分析軟件;

■   定制測量軟件;

 技術指標   Technical indicators

 標準配置   Standard configuration

1、  主機

2、  反射鏡

3、  電源

4、  隨機文件
