Polytec三維全場掃描式激光測振儀

PSV-500-3D

德國Polytec公司專業從事研發和生產激光測振儀，擁有超過50年的專業技術經驗，已成為*的非接觸式激光測量技術的*，代表了激光非接觸式振動測量的zui高技術水平！

PSV-500-3D三維全場掃描式激光測振儀，基于非常成熟的PSV掃描式測振技術設計而成，兼具PSV-500所有功能，堪稱目前世界上zui*的三維測振技術！系統采用三臺高精度激光干涉儀，計算機控制這三路激光在掃描過程中始終照射在目標的同一位置，掃描完畢后，由軟件自動完成多區域掃描三維數據的拼接，迅速輸出三維振型。

用戶無需建模，直接在實物視頻圖像上快速完成測量網格布置，操作簡單直觀。此外，PSV-500-3D還可通過激光掃描建立目標三維輪廓數據，是一款用于復雜結構的三維振動模態測量的不可替代的工具！

 PSV-500-3D讓模態測試變得很簡單

與傳統多通道接觸式傳感器相比，PSV-500-3D的操作更直觀、更簡單。

啟動系統、獲取形貌數據、定義掃描網格-即可開始掃描測試。

交互式設置

通過導入CAE/FEM文件或使用系統內的形貌掃描單元來獲取被測物形貌數據。直接在視頻圖像上定義掃描區域，設置掃描點的密度、布點方式等。

通過對話框一次性完成帶寬、分辨率、振動激勵、通道等參數的設置。

快速掃描

整個掃描過程由系統自動完成。掃描過程中，激光始終保持*聚焦?fàn)顟B(tài)，信噪比始終保持*，并實時顯示振動信號及參考信號的時域和頻譜圖。

在寬帶激勵時，PSV-500-3D完整記錄每個測量點的頻譜信息及被測表面的振型。

快速掃描模式可在zui短時間內輸出振型（每秒鐘可掃描數百個測量點）。

*可視化

PSV軟件包提供給用戶大量的振動信息：各部位的振動狀態，振幅大小及頻率響應，各階頻率振型，傳遞涵數等。

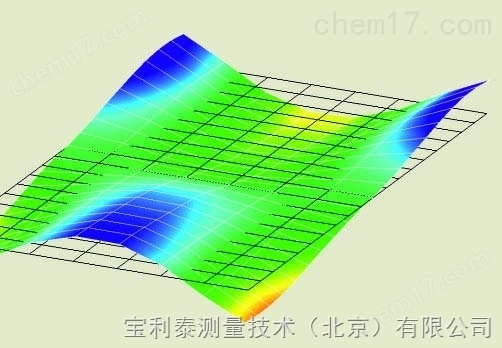

可顯示任意頻率下的頻譜圖，且能分析出共振點的位置，并將測量結果以圖表、圖形和動畫的形式顯示出來。

這些圖片和動畫均可應用于演講和報告，給人留下深刻印象。

靈活分析

Polytec信號處理器是高性能分析工具，對測試結果做大量的數學和統計運算。系統配有開放式數據存取接口，測量結果可導入至外部軟件包或公司內部軟件，用于模態分析、聲場或功率流計算。

PSV-500-3D的應用領域

起初主要用于測量汽車、飛機及其零部件的振動特性的3-D掃描式激光測振儀，如今已成為通用的、不可替代的振動測量工具。PSV-500-3D測量快速、操作簡單，而且還可以搭配工業機器人實現*自動化測試。原來可能需要幾周甚至幾個月的測試任務（如大型物體的模態測試），如今僅需幾個小時便可高精度完成。

汽車發展

·  汽車車身及零部件的試驗?zāi)B(tài)分析

·  剎車盤、輪胎、車門等噪音控制

 特別優勢：全自動化控制、高效率、多路輸入輸出、不受被測表面影響、

CAE接口、模態分析

電子設備和數據硬盤

·  動態測試及振動分析，如：硬盤驅動的讀寫頭

·  健康監測：印刷電路板、汽車及飛機內部電子設備的缺陷分析

特別優勢：極小體積物體的振動測量，部件間的相對運動，寬測量頻帶

航空航天業

·  航天航空零部件的結構動力學測試

·  航空材料的疲勞及缺陷檢測

特別優勢：對輕型、溫敏結構無任何附加質量影響

  可在真空環境下測試

超聲應用

·  超聲傳感器、超聲制動器、超聲工具、超聲馬達的振動特性測試及優化

·  產品設計、醫療科技和車輛構造

特別優勢（PSV-500-3D-M）：寬頻帶、測量點高精度定位、小樣品測試

3-D掃描式測振系統-您當前和未來的選擇！

PSV-500-3D采用開放式設計思想，是功能強大的數據采集平臺，可以無縫集成至IT環境中。系統提供連接CAE/FEM軟件包輸入接口，或直接通過集成的形貌掃描單元，以獲取被測物的三維形貌數據。所有的測試結果均可應用于第三方軟件。此外，PSV軟件包括高性能信號分析模塊，對測試結果進行大量的數學運算以作后處理。

3-D掃描式系統有兩種配置：一種適用于結構動力學和聲學振動測量（PSV-500-3D-H）；另一種適用于高頻振動測量（PSV-500-3D-M）。

?PSV-500-3D技術參數

 寶利泰測量技術（北京）有限公司

Polytec China Ltd.

北京市朝陽區光華路7號漢威大廈西區1026室（100004）
