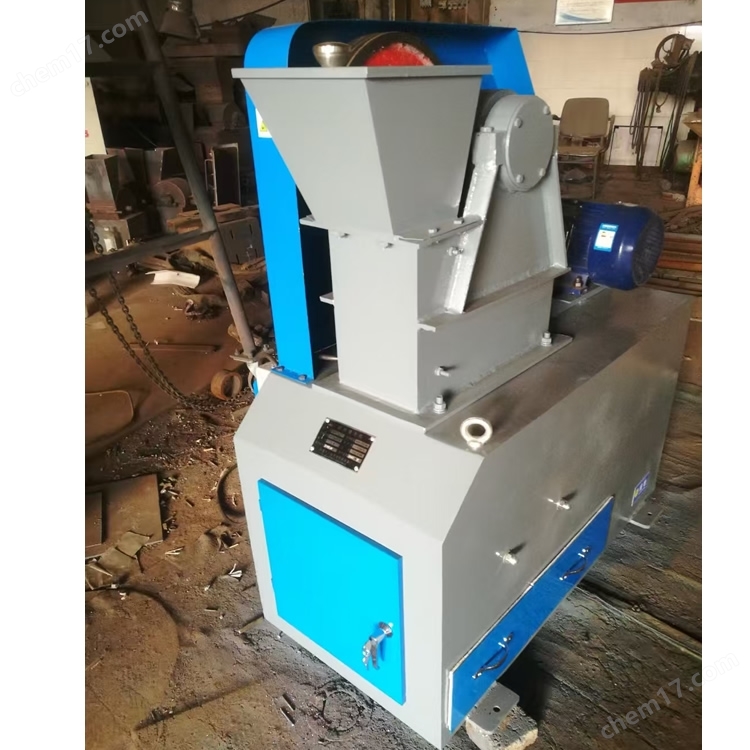

EPS1/8型破碎縮分聯合制樣機是根據“煤樣的制備方法”GB474 要求，在原機器的基礎上做了較大改進。主要特點：一是將格槽數量和寬度改動后，使物料下落更流暢，不易堵塞。二是傳動結構改進后，降低噪聲，維修方便，工作可靠。該機主要用于煤炭和其他塊狀物料的試樣制備，可連續完成篩分、破碎和縮分三道工序。特別適合制樣量比較大的試驗室使用。因此廣泛應用于煤炭、地質、冶金、建材、電力、化工等系統試驗室，是一種聯合制樣設備。

技術參數：

入料粒度：≤120mm；

出料粒度：≤3～2mm，可調；

適應水分：≤11%（收到基全水分）；

縮分比：1：8；

準確度：≤6mm，0.4%，≤13mm，0.7%；

制樣效率：≤13mm，300～600kg/h ，≤6mm，200～300kg/h；

縮分比：1/2，1/4，1/8 可調；

電源：三相AC 380V，50HZ；

電機功率：3KW；

重量：約400kg；

外形尺寸（長×寬×高）mm：1100×590×1160。

EPS-1/8破碎縮分聯合制樣機工作原理：

該機共用機體、縮分器、破碎機器、振篩器、電機和機誡傳動等六部份組成如圖（一）。機體是一個聯合整體，振篩器起到自動給料和篩分兩項功能，小粒度料直接進入縮分器，大粒度料送入破碎機，待破碎后再送入縮分器?？s分器有兩組三分器，組成兩級縮分，一級縮分有五個格槽，中間一個為取樣槽，由于給料口寬度和縮分器運動距離都等于三個格槽寬度，保證了縮分器運動到任何位置上，都包括中間格槽，而且只有三個格槽寬度縮分，達到取樣三分之一，舍棄三分之二目的，使物料在不同時間、不同部位均勻有規律地采取試樣，使所取試樣能代表全部送入機器的物料。二級縮分有三個格槽，通過二級縮分達到九分之一目的。
