H76H/W/Y/X 國標、美標 H76H對夾雙瓣旋啟式止回閥
| 參考價 | ￥ 80 |
| 訂貨量 | ≥1 |
- 公司名稱 溫州美日德閥門制造廠
- 品牌
- 型號 H76H/W/Y/X
- 產地 浙江溫州龍灣
- 廠商性質 生產廠家
- 更新時間 2015/6/9 15:00:30
- 訪問次數 374
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
產品名稱：H76型對夾雙瓣止回閥
通徑：DN50~1200mm
壓力：PN1.0~6.4MPa
溫度： -196~540℃
標準：國標、美標
H76H對夾雙瓣旋啟式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。
H76型止回閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所zui為適用。
H76H對夾雙瓣旋啟式止回閥執行標準與規范:
1.設計秘制造：APl594、AP 6D、JB，T8937;
2.結構長度：API594、APl60、DlN3202、JB／T8937，
3.壓力一溫度等級? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4.試驗與檢驗AP 598、JB／T 9092：
5.配管法蘭JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．
對夾式蝶形止回閥結構特點：
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3、閥瓣關閉快速，水錘壓力?。?nbsp;
4、水平管道或垂直管道均可使用，安裝方便；
5、流道通暢、流體阻力??；
6、動作靈敏、密封性能好；
7、閥瓣行程短、關閥沖擊力小；
8、整體結構、簡單緊湊、造型美觀；
9、使用壽命長、可靠性高。

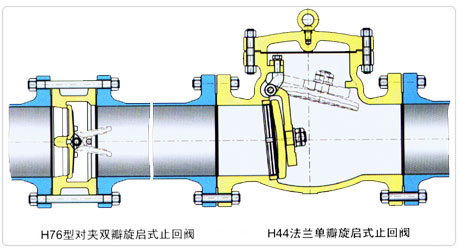

對夾式蝶形止回閥特性對比:
| 結構 形式 | H76型對夾式雙瓣旋啟式止回閥 | H44型法蘭單瓣旋啟式止回閥 |
| 水錘 壓力 | 水，閥瓣行程短、且有彈簧輔助關閉、關閥速度快 | 很大，閥瓣行程長，需要較長的關閉時間 |
| H76型的水錘壓力只有H44型的1/2～1/5 | ||
| 尺寸 重量 | 結構長度很短、體積小、重量輕。 為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，并能大量節約材料、降低造價 | 結構長度很長，體積笨大，重量很重 |
| H76型的結構長度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 | ||
| 流體 阻力 | 小，流體阻力系數ξ為2.6～0.7。 隨著閥門口徑的增大，流體阻力系數減小。 | 小，流體阻力系數ξ為1.3～3， 但低壓工況下，閥瓣不能*開啟，流體阻力大。 流體阻力隨著閥門口徑的增大而增大。 |
| 安裝 | 可水平安裝或垂直安裝，重量輕，不必為閥門設置支座。 | 可水平安裝或垂直安裝， 大口徑閥門重量重，需設置支座 |
| 開啟 壓力 | 很小，閥瓣在很小的壓差下就能*打開 | 較大，閥瓣在較大的壓差下才能*打開 |
| 可靠性 | 閥門為整體結構，簡單緊湊。 閥門關閉時沖擊力小，水錘壓力小，閥門壽命長，可靠性高。 | 閥門關閉時的巨大沖擊力及水錘壓力容易損壞閥門 |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
對夾式蝶形止回閥主要外形尺寸：
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
