銑床球柵尺球柵數顯表

具體成交價以合同協議為準

公司名稱 蘇州澤升精密機械儀器有限公司
品牌 其他品牌
型號
產地
廠商性質 代理商
更新時間 2025/8/14 23:27:12
訪問次數 1705

產品標簽

銑床球柵尺銑床球柵尺型號銑床球柵表銑床球柵尺價格銑床球柵尺維修

在線交流發送詢價 進入商鋪同類產品

聯系方式：尹冬保18896961829 查看聯系方式

聯系我們時請說明是化工儀器網上看到的信息，謝謝!

索取相關資料

公司介紹 主營產品

蘇州澤升精密機械儀器有限公司經營機床設備和配件、計量器材、測控儀器、質檢設備、量具刃具、量規光學儀器。提供計量測試技術咨詢和維修服務，是國內計量質檢器材銷售業內頗具度和信譽度的綜合供應商和服務商。公司始終貫徹為客戶提供服務的宗旨，一直將推薦國內外產品和技術為己任，目前公司銷售的相關產品已多達萬余種，除國產產品外，還包含了來自美國、瑞士、德國、英國、日本、意大利等國家的產品，歡迎咨詢。

展開

光柵尺，球柵尺，磁柵尺，投影儀，影像儀，三坐標測量儀，

詳細信息 在線詢價

應用領域	化工,電子/電池,鋼鐵/金屬,汽車及零部件,綜合

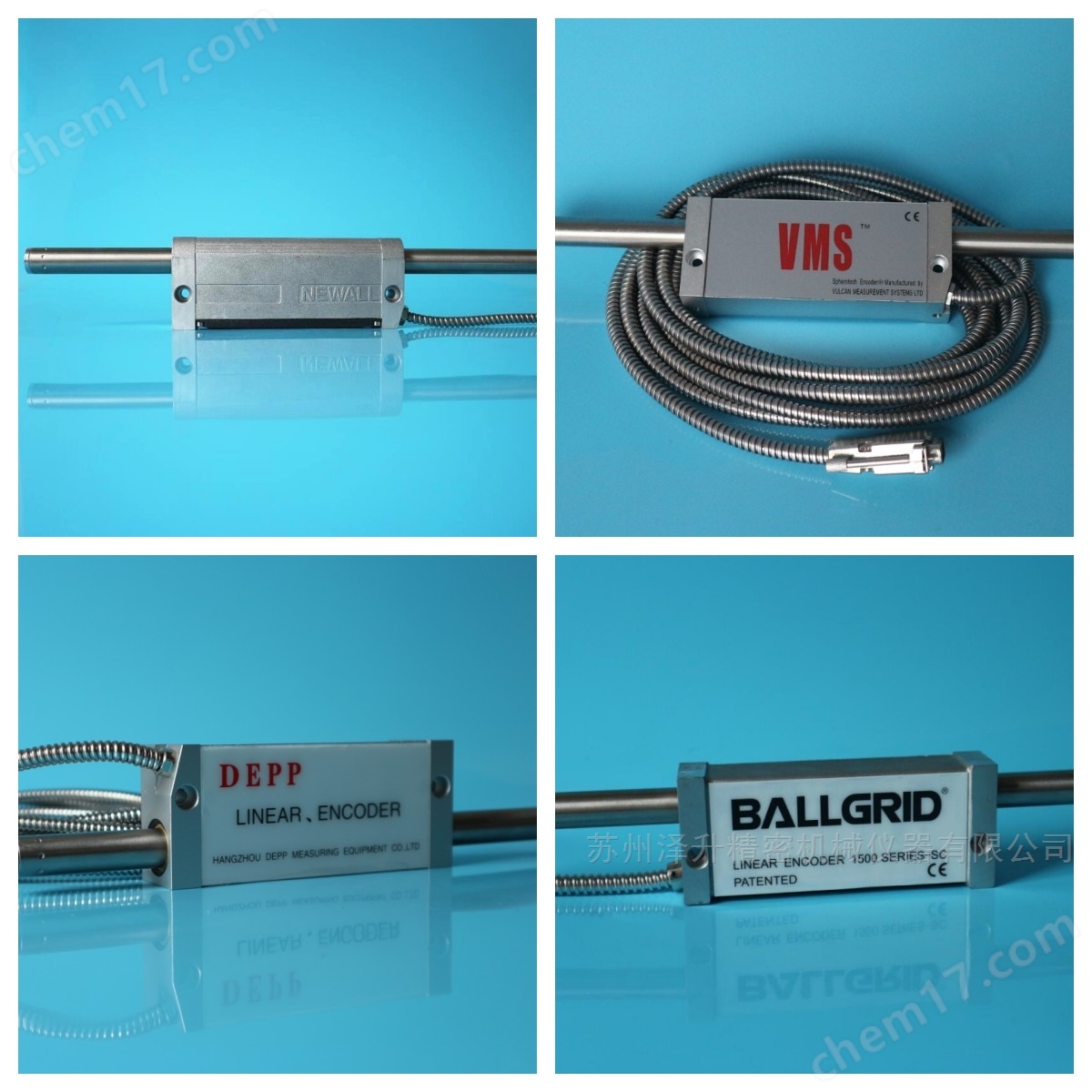

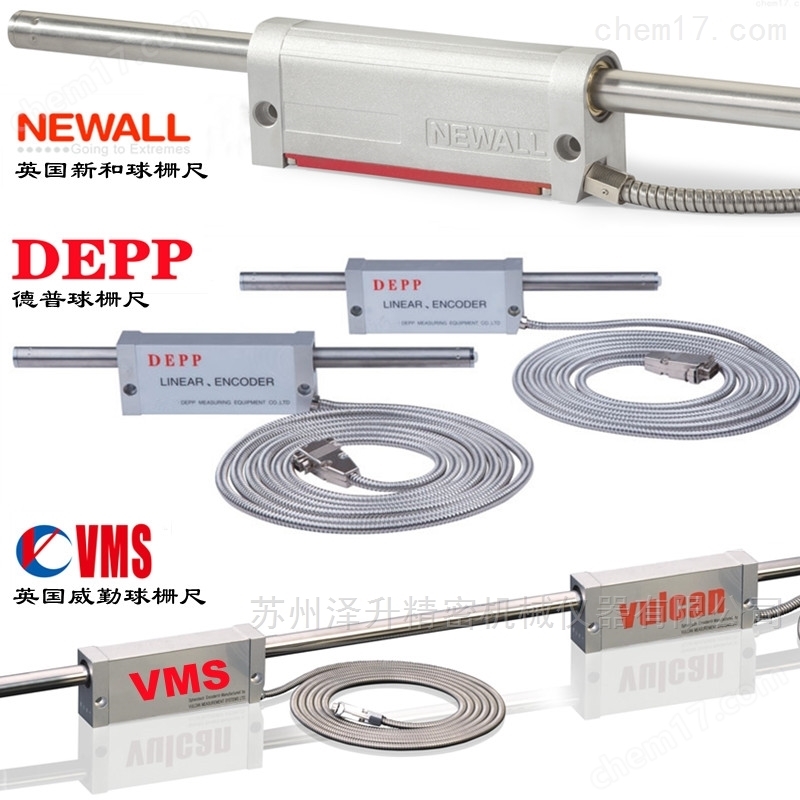

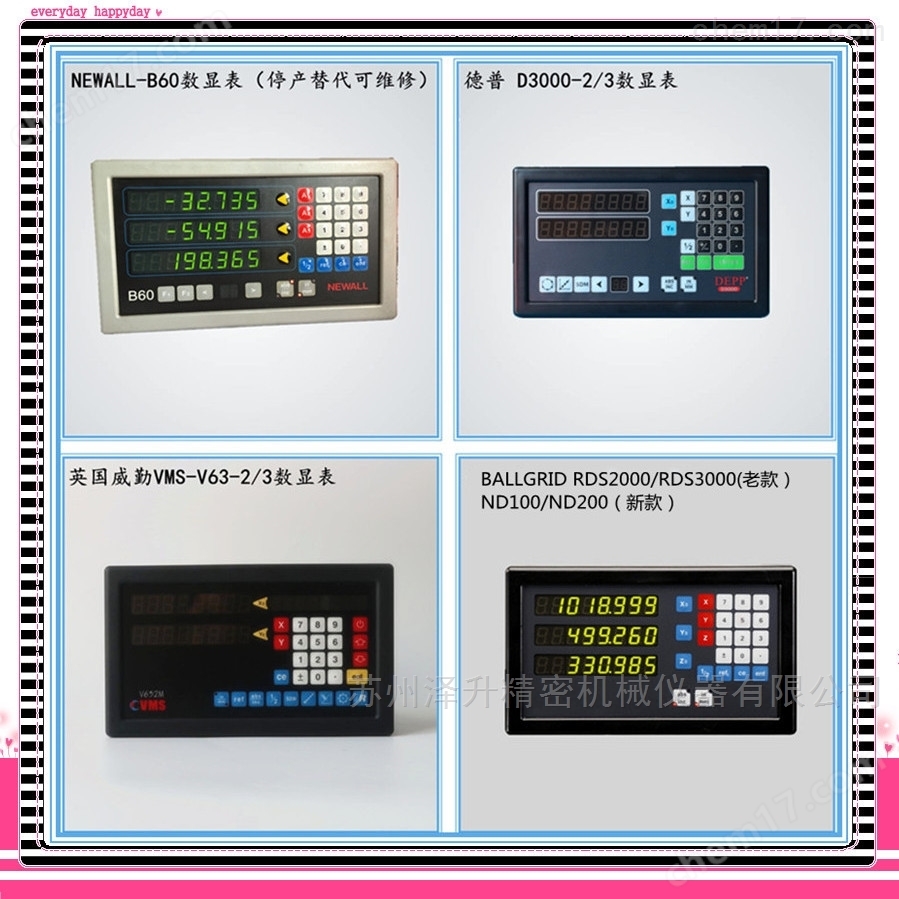

銑床球柵尺球柵數顯表分為數顯球柵尺和數控球柵尺及PLC工控機單片機球柵尺，球柵尺型號NEWALL Spherosyn 2G/Microsyn 2G/5/10鈕沃爾球柵尺、DEPP德普球柵尺、雷尼威爾RENYWELL球柵尺、BALLGRD球柵尺、VMS威勤球柵尺、三英球柵尺等幾何球柵數顯表對車床小、中、大托板實現自動化定位測量，關于銑床用的球柵尺和球柵數顯表型號、價格、報價、維修檢測、廠家、安裝調試等請聯系。

銑床球柵尺球柵數顯表技術參數：

球柵尺特點：

Ip67 防護等級

威勤球柵尺（SPHEROTECH），采用全密封設計，達到Ip67 防護標準，不受油、水、鐵屑等常見

于車間的污染物影響而影響測量精度。不因污染物的存在、入侵而出現失靈、誤讀或漏讀數據的現

象。

超長的測量行程

單根威勤球柵尺的測量行程從50 毫米到12 米，并可無限接長，精度特高，為業界長行程測量

的需要，提供了解決方案。

熱膨脹系數

威勤球柵尺的熱膨脹系數為12 x 10-6 /K，與絕大多數的機床及工件的系數非常接近。因而在

實際加工環境中，大大地降低了數顯系統因溫差變化或與出廠標示的精度環境不同所產生的熱膨脹

誤差。

耐振耐沖擊

威勤球柵尺的特殊設計，耐振規格為30g294m/s2（55-2000Hz），耐沖擊規格為100g（11ms）/1000m/s2，在其它傳感器遠低于此規格級數就已經碎裂、失效、誤讀時，球柵尺仍能正常運作，

并持續一貫，可靠耐用。

精度可靠

球柵系統的高可靠性測量精度可追溯到測量標準。所有球柵系統的關鍵生產及

測量設備均經過可追溯至精度標準的雙頻激光干涉儀定期校正，或直接使用干涉

儀進行生產調試，以確保所有產品符合精度標準。

安裝容易

球柵尺安裝時使用一對萬向夾具,只需兩個固定點,不需銑平整過行程平面。不需加放平板來獲取水平及垂直精度。在大多數其它數顯系統無法安裝的機床或工作臺上，球柵尺也能輕易

完成安裝。

特長保修期

數顯尺十年保用，而數顯表和讀數頭也有五年的保用期，此外，更有一批經驗豐富的技術人員隨時候命，為客戶提供專業、快速、有效的服務。

優良的兼容性

兼容其它傳統（正弦波訊號）球柵系統，無論數顯表、球柵尺還是讀數頭，都可以直接替

換使用，方便快捷。

一尺多讀數頭

威勤球柵尺采用尺頭分離式設計，在同一根尺上可裝多個讀數頭，像中大型的龍門銑、立車

或特殊設計的機床，就可輕松實現在同一坐標上讀取兩個或以上的數據。

Newall球柵尺及讀數頭的檢測皆是在攝氏21°的環境下進行的。

產品型號	*度	可選分辨率	*重復定位度**
Spherosyn 2G	+/-0.0004" (10 微米)	0.0005", 0.0002"	*個分辨率周期內
Microsyn 10	+/-0.0004" (10 微米)	0.0005", 0.0002"
Microsyn 5	+/-0.0002" (5 微米)	0.0005", 0.0002, 0.0001, 0.00005"

沖擊與震動

*沖擊 (11ms IEC 69-2-6):
球柵傳感器 = 1000m/s2 (100g)
耐震動 (55 - 2000Hz IEC 68-2-27):
球柵傳感器 = 300m/s2 (30g)

運行速度
Newall球柵傳感器的運行速度可達2米/秒。

可靠性
Newall球柵/微柵傳感器無需日常清潔與維護，無機械磨損。與光柵不同的是，球柵不會有LED失效的故障，也不會有軸承磨損等類似問題。

易于安裝
Newall球柵無安裝基面要求，即便長達11米的球柵傳感器，對安裝基面亦無特殊要求。508mm以下球柵尺，甚至還可以采取單端安裝的方式。

熱膨脹
熱膨脹效應是影響加工*度的*個重要因素。球柵傳感器的熱膨脹系數為12ppm，與鋼/鐵的熱膨脹系數*。

對比光柵尺，以1m的行程為例，10°C的溫差可以引起40微米的誤差。而由于Newall球柵傳感器與機床和工件的熱膨脹系數相同，加工時，則同時膨脹/收縮，可大程度消弭由熱膨脹而引起的誤差。

球柵科技

球柵科技基于電磁感應技術, 含讀數頭和尺身兩部分。

有別于其他傳感器, 球柵采用非接觸式測量, *有電路及測量原件皆封裝于尺身或讀數頭內, 防護等級達IP67。即便在惡劣環境下, 亦能實現*可靠地測量。

尺身

尺身由*根不銹鋼管(球柵Spherosyn)或碳纖維管(微柵Microsyn), 內裝*密的鎳鎘合金球構成。生產調試時, 會對合金球加載*定的預緊力, 使其緊密排列。

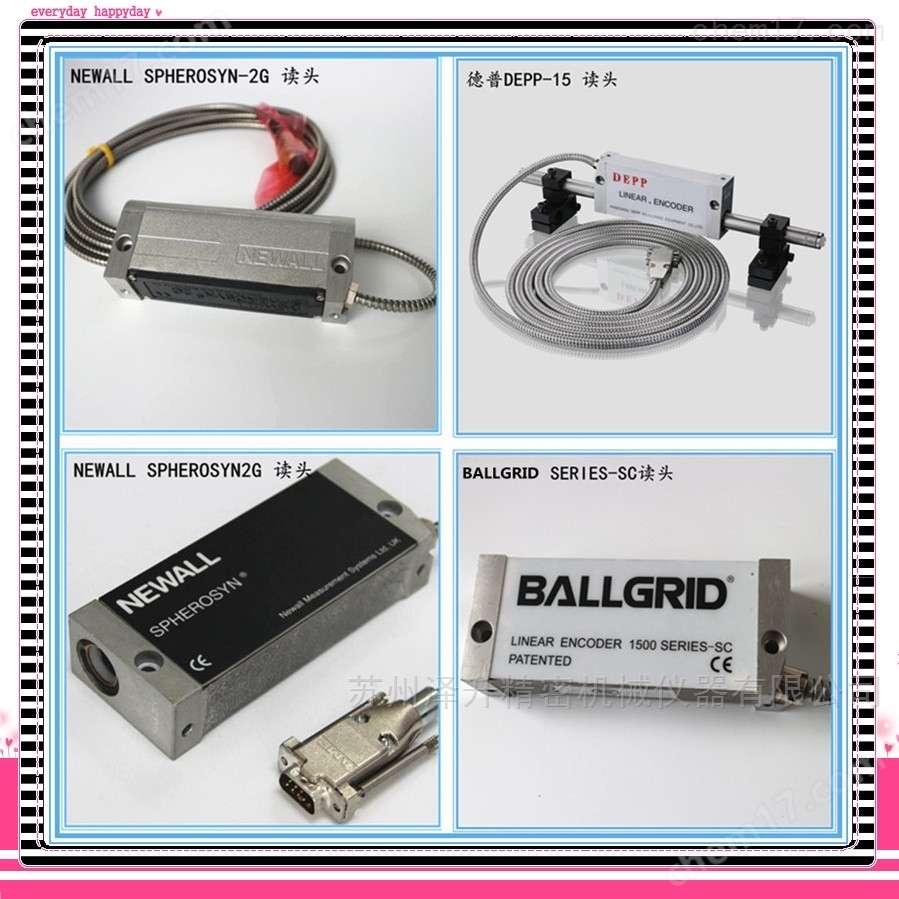

讀數頭

讀數頭內封裝有線圈組及電路, 裝配檢測完畢后, 讀數頭內將被注入環氧樹脂以保護內部電路結構。

工作原理

球柵測量基于電磁感應原理。通電后, 讀數頭內激磁線圈將產生感生磁場。測量時, 讀數頭與尺身相對運動, 尺身內鎳鎘合金球切割感生磁力線, 采集線圈則負責收集因此而產生的感應信號。

在*個球柵距（如每12.7毫米）內, 合金球的不同位置切割磁力線的截面積不同, 采集線圈采集到的感應電壓也隨之變化。在*個周期內, 測量出的位置值都是*值。測量時, 讀數頭沿尺身滑動。輸出信號相位將呈周期性變化。

安裝案列：

銑床球柵尺球柵數顯表
