、產品簡介

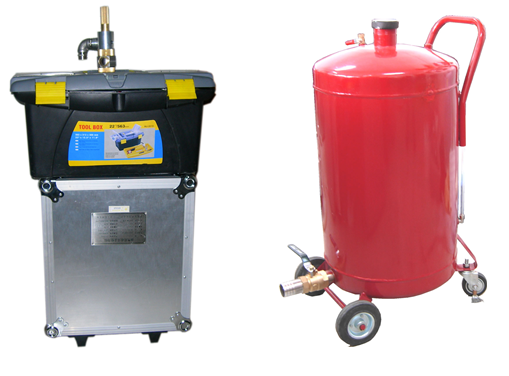

油氣回收綜合檢測儀YQJY-1作為新一代加油站油氣回收檢測設備，集系統密閉性、液阻、氣液比檢測于一體，并能簡單方便的實現儀器自身密閉性檢測。該套設備包括油氣回收綜合檢測儀、加油槍適配器、油桶、工具箱及配件，具有高通用性，體積小，攜帶方便，操作簡單等優點。 申請了兩項國家，具有自主知識產權。

二、性能指標

壓力范圍：0-5KPa 分辨率 1Pa 精度 0.2%

流量范圍：10-150L/min 分辨率 0.01L 精度 1%

秒表精度：0.01s

電    源：DC 6V 持續工作時間：24個月

環境溫度：-20℃～50℃

重    量：20Kg

外型尺寸：490x435x245mm

一）YQJY-1自身密閉性檢測

1、 將針閥順時針關閉，將快接球閥接到油氣進氣口，并打開球閥；

2、 將硅膠軟管接到出氣口，并將堵頭與硅膠軟管另一端相連接；

3、 將抽氣筒放到快接球閥開口處，向外抽氣，當壓力表讀數達到－1000Pa左右，快速關閉快接球閥；

4、 等待大約3分鐘氣壓值較穩定時，檢查壓力值，值不減小即說明設備自身密閉性良好。

（二）YQJY-1密閉性檢測

1、 加油站密閉性檢測選擇離油罐***遠的加油機檢測一次即可；

2、 加油站暫時停止?fàn)I業，將加油站油罐卸油口、回氣口關閉；

3、 通過氮氣快速接頭將針閥與氮氣瓶連接；

4、 將油氣進氣口與快接球閥連接，將油氣出氣口與硅膠軟管連接；并將硅膠軟管另一端與加油機下面預留的檢測口連接（如果檢測口下方有檢測閥門，須將檢測閥門打開）；

5、 關閉油氣進氣口，打開針閥；

6、 打開氮氣瓶閥門，設置輸出壓力為35kPa（約0.357公斤壓力）左右，輕微旋轉針閥，調節氮氣流量，控制流量表上顯示的瞬時流量值在30～150L/min范圍內；當壓力表數值達到600Pa左右，關閉針閥，觀測壓力值是否降至某一值穩定，該穩定值不能小于100Pa；否則該加油站油氣回收系統密閉性存在問題；（注意：充壓過程中壓力值不能超過750Pa，否則油罐安全閥將開啟）

7、 如果步驟6中壓力值能夠***終穩定在某一數值，則再充壓至約550Pa時關閉針閥，調節快接球閥使壓力降至500Pa；等壓力值基本穩定后（一般會在某一壓力值上下波動），開啟秒表；

8、 每隔1min記錄1次壓力示數，共記錄5次；并將***后一次的壓力示數值與標準規定值對照，如果低于限值，則表明油氣回收系統密閉性不合格；

9、 打開加油站油罐卸油口、回氣口，安全規定釋放油氣回收系統壓力；

10、密閉性檢測完畢，檢測通過可繼續進行液阻檢測，此時加油站可恢復營業。

（三）YQJY-1液阻檢測

1、 保持上述連接狀態，逆時針打開針閥，調節氮氣流量，使流量表瞬時流量分別顯示為18L/min左右、28L/min左右、38L/min左右，并分別記錄三種流量時壓力表示數，順時針關閉針閥，將數值與標準對照，即可確定被檢測加油機液阻檢測是否合格；

2、 拆除與加油機檢測口連接處，然后與下一臺被檢測加油機檢測口連接，打開針閥，重復步驟1進行該臺加油機的液阻檢測；依此類推，檢測加油站內每臺加油機；

3、 所有加油機檢測完畢后，關閉氮氣罐閥門，拆除與針閥連接的氮氣快速接頭，拆除與油氣進氣口連接的快接球閥，拆除與加油機檢測口的連接；

關閉加油站油罐的卸油口、回氣口，液阻檢測完畢。

一）YQJY-1自身密閉性檢測

1、 將針閥順時針關閉，將快接球閥接到油氣進氣口，并打開球閥；

2、 將硅膠軟管接到出氣口，并將堵頭與硅膠軟管另一端相連接；

3、 將抽氣筒放到快接球閥開口處，向外抽氣，當壓力表讀數達到－1000Pa左右，快速關閉快接球閥；

4、 等待大約3分鐘氣壓值較穩定時，檢查壓力值，值不減小即說明設備自身密閉性良好。

（二）YQJY-1密閉性檢測

1、 加油站密閉性檢測選擇離油罐***遠的加油機檢測一次即可；

2、 加油站暫時停止?fàn)I業，將加油站油罐卸油口、回氣口關閉；

3、 通過氮氣快速接頭將針閥與氮氣瓶連接；

4、 將油氣進氣口與快接球閥連接，將油氣出氣口與硅膠軟管連接；并將硅膠軟管另一端與加油機下面預留的檢測口連接（如果檢測口下方有檢測閥門，須將檢測閥門打開）；

5、 關閉油氣進氣口，打開針閥；

6、 打開氮氣瓶閥門，設置輸出壓力為35kPa（約0.357公斤壓力）左右，輕微旋轉針閥，調節氮氣流量，控制流量表上顯示的瞬時流量值在30～150L/min范圍內；當壓力表數值達到600Pa左右，關閉針閥，觀測壓力值是否降至某一值穩定，該穩定值不能小于100Pa；否則該加油站油氣回收系統密閉性存在問題；（注意：充壓過程中壓力值不能超過750Pa，否則油罐安全閥將開啟）

7、 如果步驟6中壓力值能夠***終穩定在某一數值，則再充壓至約550Pa時關閉針閥，調節快接球閥使壓力降至500Pa；等壓力值基本穩定后（一般會在某一壓力值上下波動），開啟秒表；

8、 每隔1min記錄1次壓力示數，共記錄5次；并將***后一次的壓力示數值與標準規定值對照，如果低于限值，則表明油氣回收系統密閉性不合格；

9、 打開加油站油罐卸油口、回氣口，安全規定釋放油氣回收系統壓力；

10、密閉性檢測完畢，檢測通過可繼續進行液阻檢測，此時加油站可恢復營業。

（三）YQJY-1液阻檢測

1、 保持上述連接狀態，逆時針打開針閥，調節氮氣流量，使流量表瞬時流量分別顯示為18L/min左右、28L/min左右、38L/min左右，并分別記錄三種流量時壓力表示數，順時針關閉針閥，將數值與標準對照，即可確定被檢測加油機液阻檢測是否合格；

2、 拆除與加油機檢測口連接處，然后與下一臺被檢測加油機檢測口連接，打開針閥，重復步驟1進行該臺加油機的液阻檢測；依此類推，檢測加油站內每臺加油機；

3、 所有加油機檢測完畢后，關閉氮氣罐閥門，拆除與針閥連接的氮氣快速接頭，拆除與油氣進氣口連接的快接球閥，拆除與加油機檢測口的連接；

關閉加油站油罐的卸油口、回氣口，液阻檢測完畢。

保養注意事項

1、避免機械震動或沖擊；

2、注意防雨防潮；

3、注意壓力表測量不能超過5KPa，否則將損壞壓力表
