GB/T3683 供應高壓耐油膠管 液壓油膠管
| 參考價 | ￥ 16 |
| 訂貨量 | ≥1 |
- 公司名稱 派瑞特（天津）液壓件制造有限公司
- 品牌
- 型號 GB/T3683
- 產地 中國
- 廠商性質 生產廠家
- 更新時間 2016/10/27 14:22:36
- 訪問次數 935
聯系我們時請說明是化工儀器網上看到的信息，謝謝!

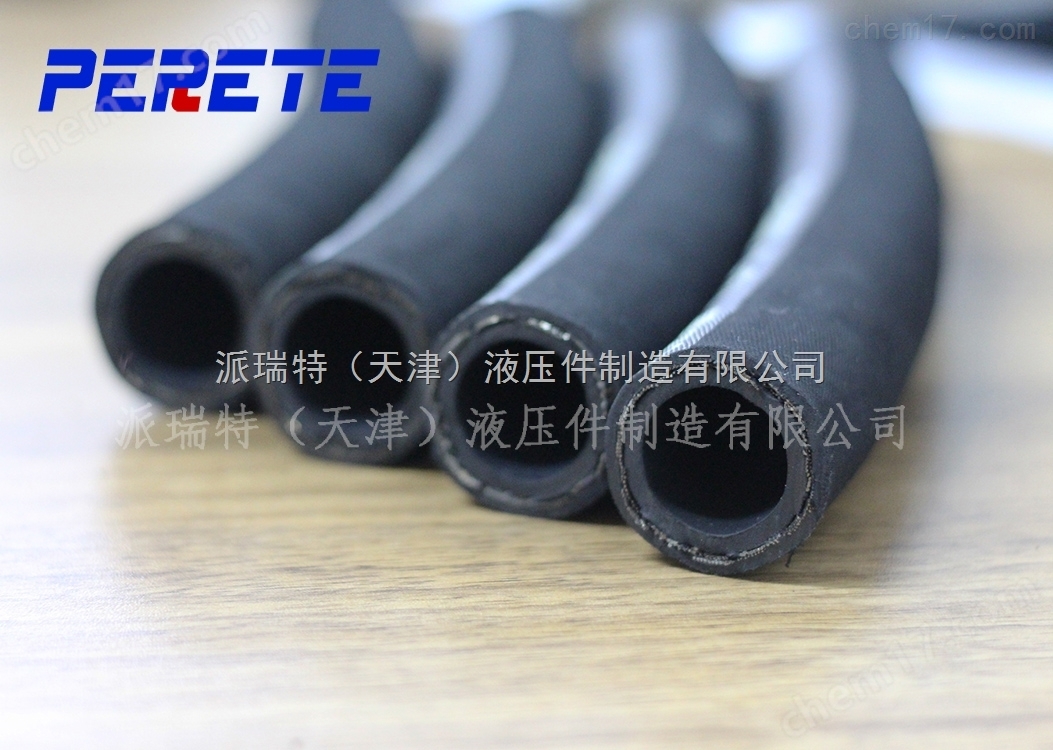

結構：膠管由內膠層、一層鋼絲編織層和外膠層組成
用途：
適于輸送液壓流體、液壓油、燃油、潤滑油、乳化液、乙二醇水溶液及水等等。
工作溫度：-40℃—+120℃
Construction: Rubber tube, single wire braid reinforcement and rubber cover.
Application: Suitable for conveying hydraulic fluid, hydraulic oil, fuel oil, lubricating oil, emulsion, ethylene glycol aqueous solution and water and so on.
Operating temperature range: -40℃—+120℃
軟管規格 | 內徑 mm | 鋼絲層直徑 mm | 外徑 mm | 工作壓力
| 試驗壓力
| 爆破壓力
| zui小彎曲半徑 mm | 參考重量 | ||||||
MPa | Psi | MPa | Psi | MPa | Psi | |||||||||
1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 90 | 0.25 | |||
1-6.3-20 | 6±.0.5 | 11.7±0.6 |
| 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 100 | 0.34 | |||
1-8-17.5 | 8±0.5 | 13.7±0.6 |
| 17.5 | 2536 | 26.25 | 3804 | 52.5 | 7607 | 115 | 0.41 | |||
1-10-16 | 10±0.5 | 15.7±0.6 |
| 16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0.47 | |||
1-12.5-14 | 13±0.5 | 19.7±0.6 |
| 14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0.67 | |||
1-16-12 | 16±0.5 | 22.7±0.8 |
| 12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0.70 | |||
1-19-10 | 19±0.5 | 25.7±0.8 |
| 10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0.84 | |||
1-22-9 | 22±0.5 | 28.7±0.8 |
| 9 | 1304 | 13.5 | 1956 | 27 | 3912 | 280 | 0.95 | |||
1-25-8 | 25±0.5 | 32.2±0.8 |
| 8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1.09 | |||
1-31.5-6 | 32±0.7 | 39.2±0.8 |
| 6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1.38 | |||
1-38-5 | 38±0.7 | 45.2±0.8 |
| 5 | 725 | 7.5 | 1087 | 15 | 2174 | 500 | 1.80 | |||
1-51-4 | 51±0.7 | 58.2±0.8 |
| 4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 2.80 | |||
1-64-2.5 | 64±1.0 | 71±1.0 | 75+1.5 | 2.5 | 362 | 3.75 | 543 | 7.5 | 1087 | 770 | 4.00 | |||
1-76-1.5 | 76±1.0 | 84±1.0 | 88+1.5 | 1.5 | 217 | 2.25 | 326 | 4.5 | 652 | 930 | 5.50 | |||
1-89-1 | 89±1.0 | 97±1.0 | 103+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1100 | 7.60 | |||
1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | ?435 | 1250 | 9.00 | |||
一、產品結構:
鋼絲編織膠管結構是由耐液體的合成橡膠內膠層、中膠層、Ⅰ或Ⅱ或Ⅲ層鋼絲編織增強層、及耐天候性能優良的合成橡膠外膠層組成。
二、產品用途：
鋼絲增強液壓橡膠軟管主要用于礦井液壓支架、油田開采，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）液體、水基液體（如乳化液、油水乳濁液、水）、氣體等和液體傳動用。
注：本企業鋼絲編織膠管參照GB/T3683-1992標準設計制作，并可根據要求制作ISO/DIS1436-1985，DIN20022及SAE100RIAT，SAE100R2AT標準膠管，本標準不適合蓖麻油基和脂基液體.
三、工作溫度：油類-40℃—+100℃，空氣-30℃—+50℃，水乳液+80℃以下，超出請選用本廠產品四、產品特點：
1.膠管選用特種合成橡膠配合制成，具有優良的耐油、耐熱、耐老化性能。
2.膠管承壓力高，脈沖性能*。
3.管體結合緊密，使用柔軟，在壓力下變形小。
4.膠管具有優良的耐曲繞性和耐疲勞性。
5.鋼絲編織膠管長度大，φ32以上定尺為20米，φ25以下可連達十米甚至百米以上。
五、鋼絲編織液壓膠管技術性能指標(通徑φ5-51, φ51-127):
單層鋼絲編織膠管技術參數
GB/T3683.1-2006
四、鋼絲纏繞膠管結構類型： |
