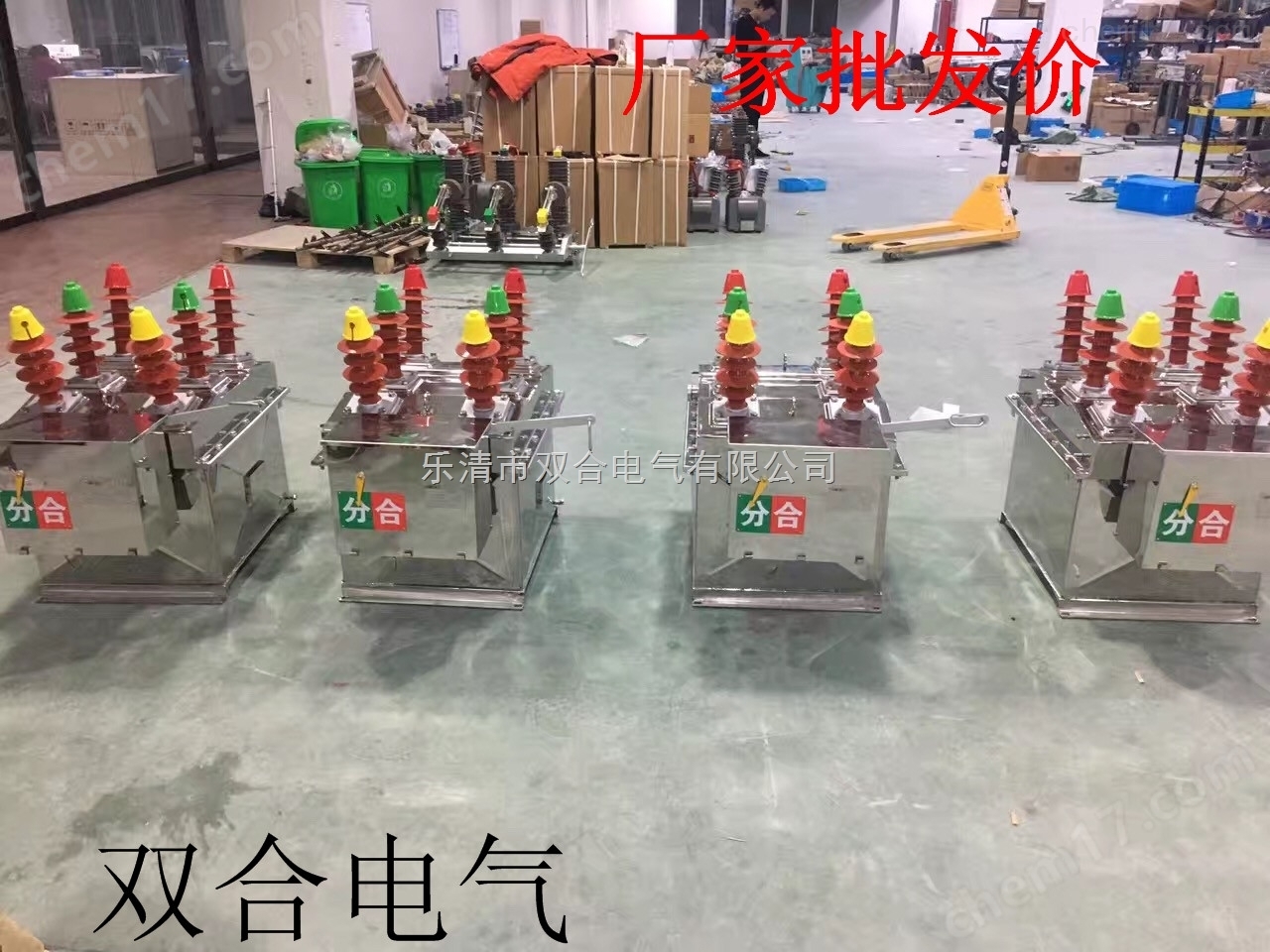

雙合電力ZW8-12/630高壓真空斷路器*

 ZW8-12G是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。

 ZW8-12/630-20柱上真空斷路器的操動機構為CT23型彈簧儲能操動機構，分為電動和手動兩種。

ZW8-12/630-12.5,ZW8-12/630-20,ZW8-12/T630-12.5,ZW8-12/T630-20,ZW8-12G/630-12.5,ZW8-12G/630-20,ZW8-12G/T630-12.5,ZW8-12G/T630-20,ZW8-12/1250-20,ZW8-12/1250-25,ZW8-12G/1250-20,ZW8-12G/1250-25

 產品簡稱：詳細介紹：

一、應用與特點

   ZW8-12/630-20柱上真空斷路器采用CT23型彈簧儲能式操動機構、可實現電動儲能，電動分、合閘，亦可實現手動儲能和手動分、合閘。

雙合電力ZW8-12/630高壓真空斷路器*

二、ZW8-12/630-20柱上真空斷路器使用環境條件

　　環境溫度：上限+40t下限-30。C

　　海拔高度：《1000m

　　風壓：≤700Pa（相當風速34m／s）

　　空氣污穢程度：III級

　　無經常性劇烈震動

三、 ZW8-12/630-20柱上真空斷路器組成結構

　　1）整體結構為三相共箱式

　　2）真空滅弧室

　　3）彈簧操動機構

　　4）絕緣系統

　　5）導電回路

　　6）箱蓋、箱體

　　7）密封件

四、帶隔離ZW8-12/630-20真空斷路器特點

　　1）根據用戶需要可安裝50／5，100／5，200／5，400／5，630／5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣

　　2）內置多抽頭電流互感器可作為過電流保護之用

　　3）采用雙繞組電流互感器可作為保護和計量用

　　4）若加裝電壓互感器、自動重合控制器、自動分段控制器，可實現配電保護自動化和“四遙”  （遙測、遙信、遙控、遙調）功能加裝了復合控制器（消除合閘涌流）。

　  5）可加裝隔離開關

五、訂貨須知

　　訂貨時用戶需提供下列技術資料：

　　1）斷路器型號、名稱、數量。

　　2）額定電流，額定短路操作電流。

　　3）操作方式、操作電壓。

　　4）配備電流互感器電流比。

       5）使用場合。
